Ventiladores axiales

Línea Clean Air - Línea EcoCicle System - Línea Industria & Agro

En Leuca, ofrecemos una línea completa de Ventiladores Axiales diseñados para brindar soluciones eficientes en movimiento de aire, adaptándose a múltiples necesidades industriales, comerciales y residenciales. Nuestra tecnología garantiza un rendimiento superior, confiabilidad y eficiencia energética, incluso en las condiciones más exigentes.

Descripción

Modelos

Descripción

Un ventilador se considera axial cuando el flujo de aire o gas entra y sale siguiendo una trayectoria paralela al eje de rotación de la hélice. Este tipo de ventilador está compuesto por un núcleo o cubo central al que se anclan varios álabes (o palas), encargados de impulsar el aire a través del sistema. A diferencia de los ventiladores centrífugos, los axiales están especialmente diseñados para transportar grandes volúmenes de aire a baja presión, lo que los convierte en la opción ideal para aplicaciones donde se requiere un caudal elevado y mínimas pérdidas de carga.

Beneficios

Eficiencia energética: Consumen menos energía en comparación con otros sistemas, ideal para uso prolongado.
Alto caudal de aire: Capacidad para movilizar grandes volúmenes con facilidad.
Diseño compacto y liviano: Facilita la instalación en espacios reducidos o sistemas modulares.
Versatilidad de uso: Disponibles en diferentes tamaños, configuraciones y materiales para adaptarse a diversas condiciones operativas.
Bajo nivel de ruido: Funcionamiento silencioso, apto para entornos donde el confort acústico es importante.

Características

Flujo de aire axial (paralelo al eje de la hélice).
Hélices con múltiples álabes fabricadas en materiales resistentes a la corrosión y altas temperaturas.
Motores de alta eficiencia, disponibles en diferentes potencias.
Versiones con rejillas de protección, marcos reforzados y opciones para montaje mural, en conductos o estructuras móviles.
Opciones con control de velocidad y sensores de temperatura (según modelo).
Diámetros variables que van desde tamaños compactos hasta grandes dimensiones industriales.

Aplicaciones

Los ventiladores axiales son ideales para:

Sistemas de ventilación general en naves industriales y galpones.
Extracción de aire en cocinas, talleres, túneles y minas.
Refrigeración de maquinaria, motores y equipos electrónicos.
Renovación de aire en espacios cerrados y ambientes con alta concentración de calor o humedad.
Equipos HVAC, unidades condensadoras y enfriadores evaporativos.
Aplicaciones agrícolas, como ventilación de invernaderos o establos.

Modelos

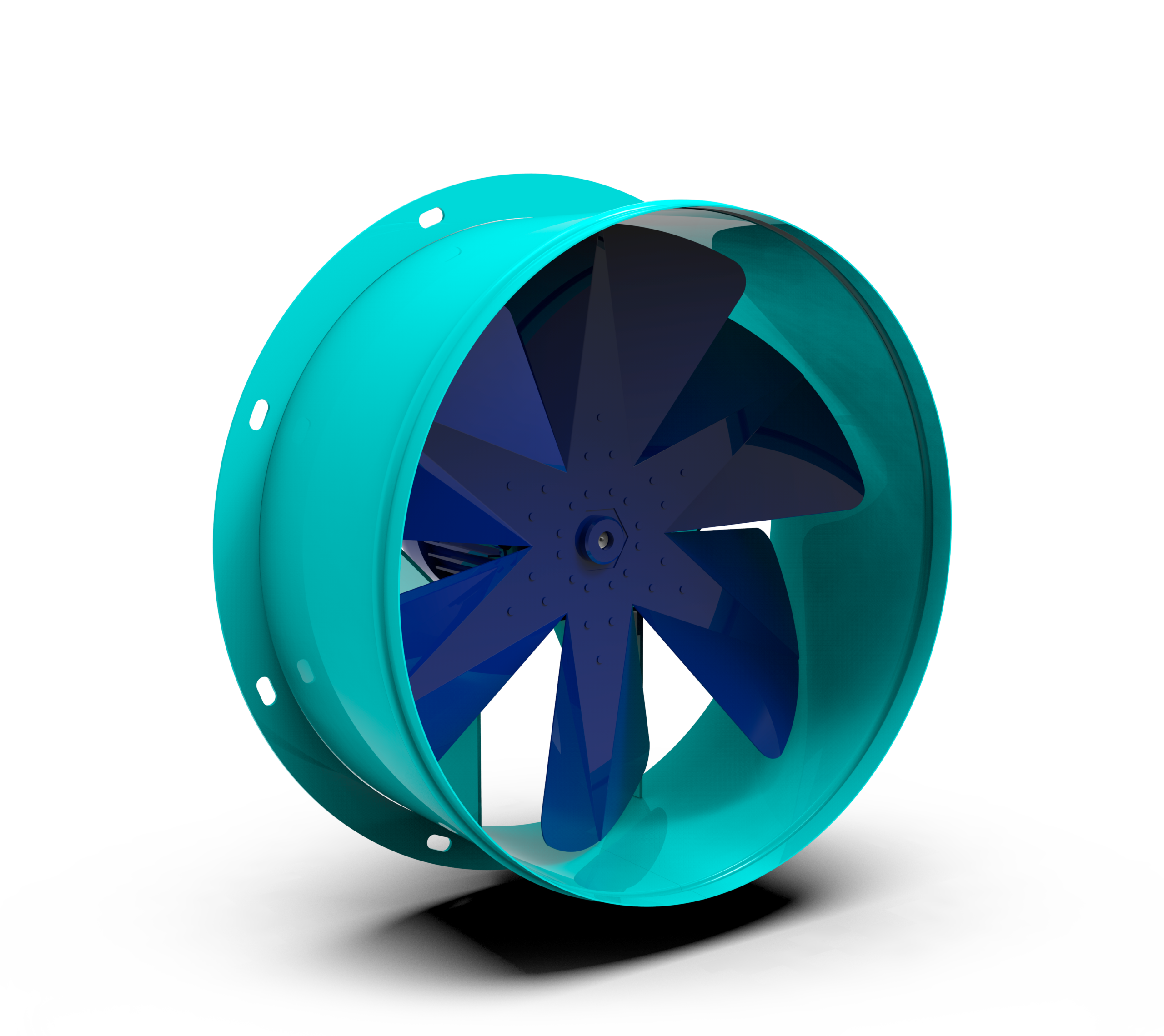

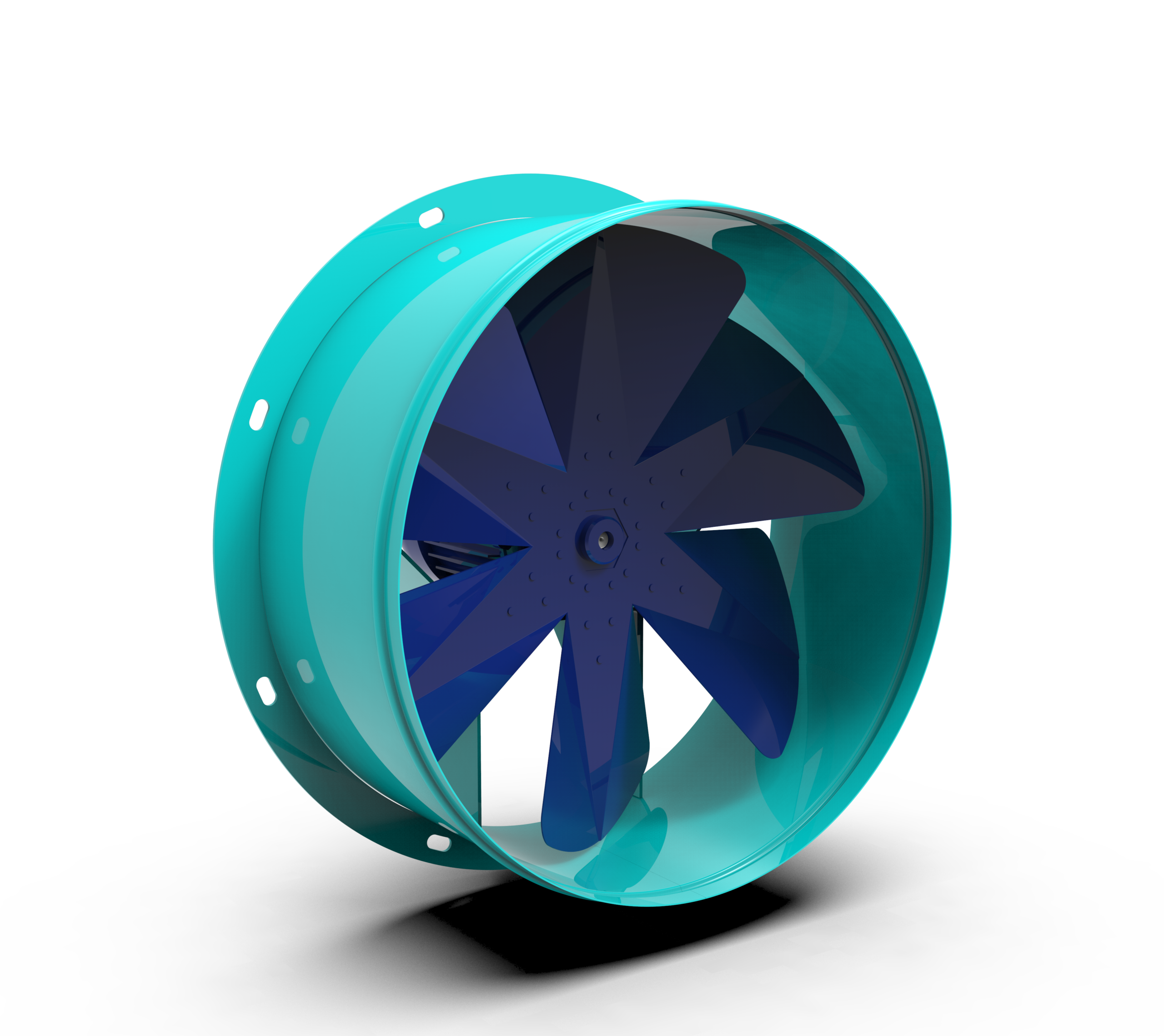

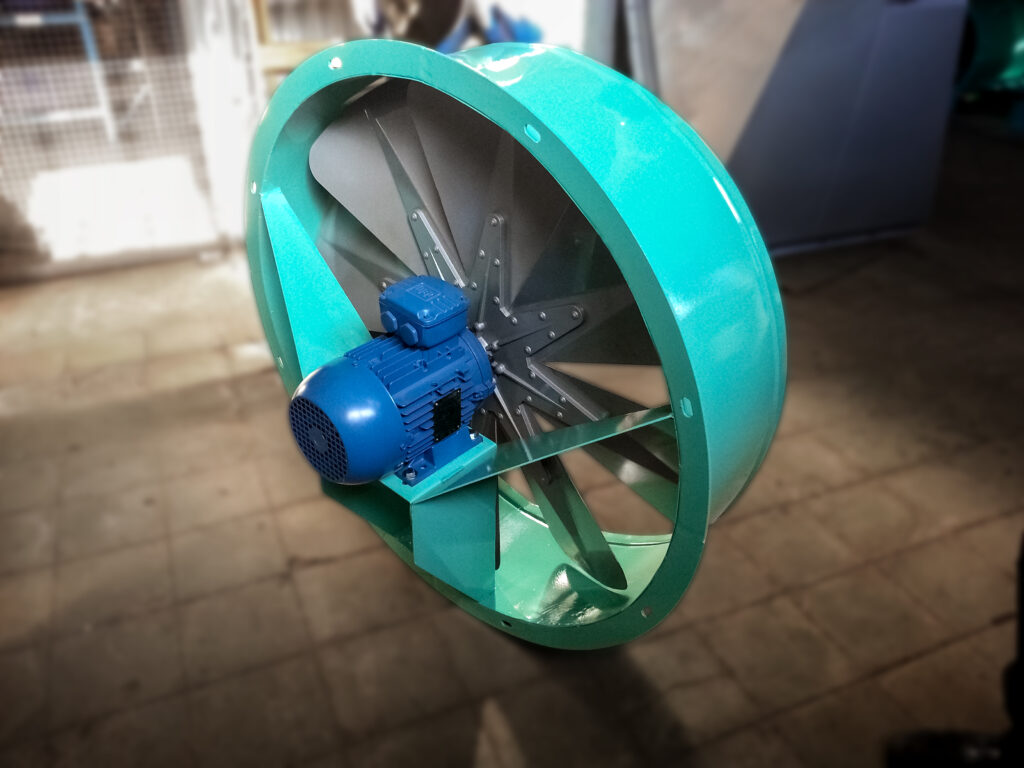

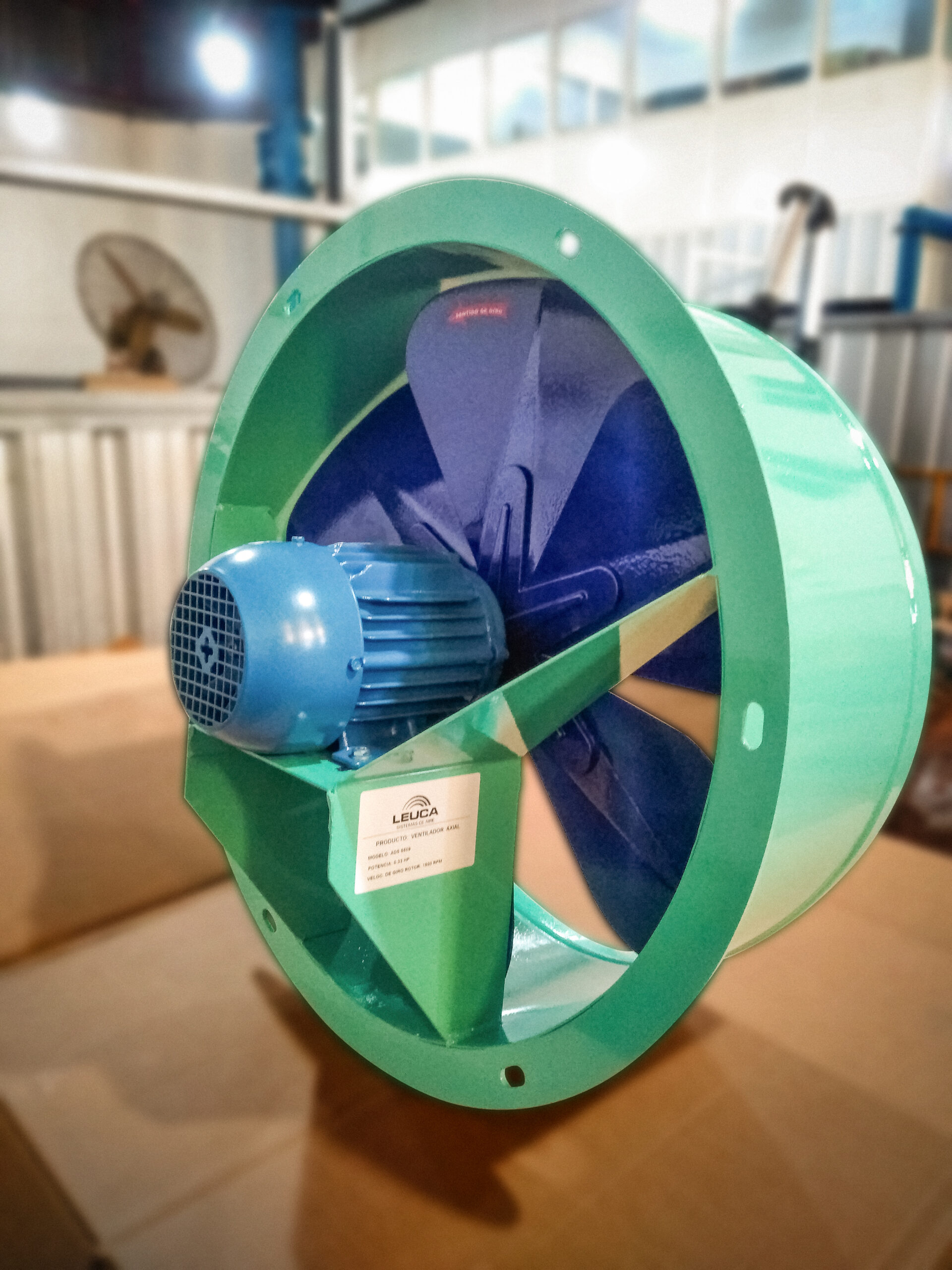

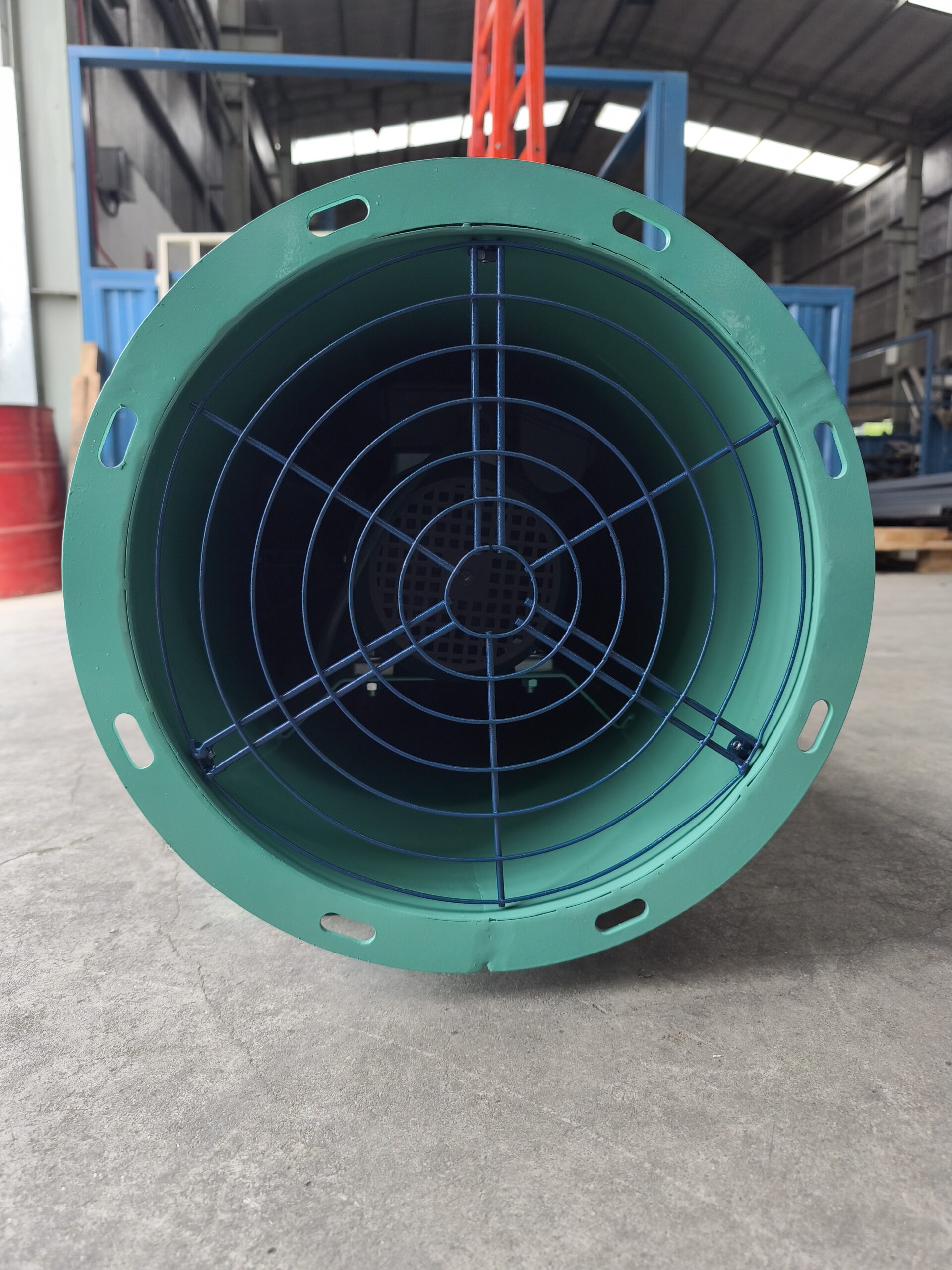

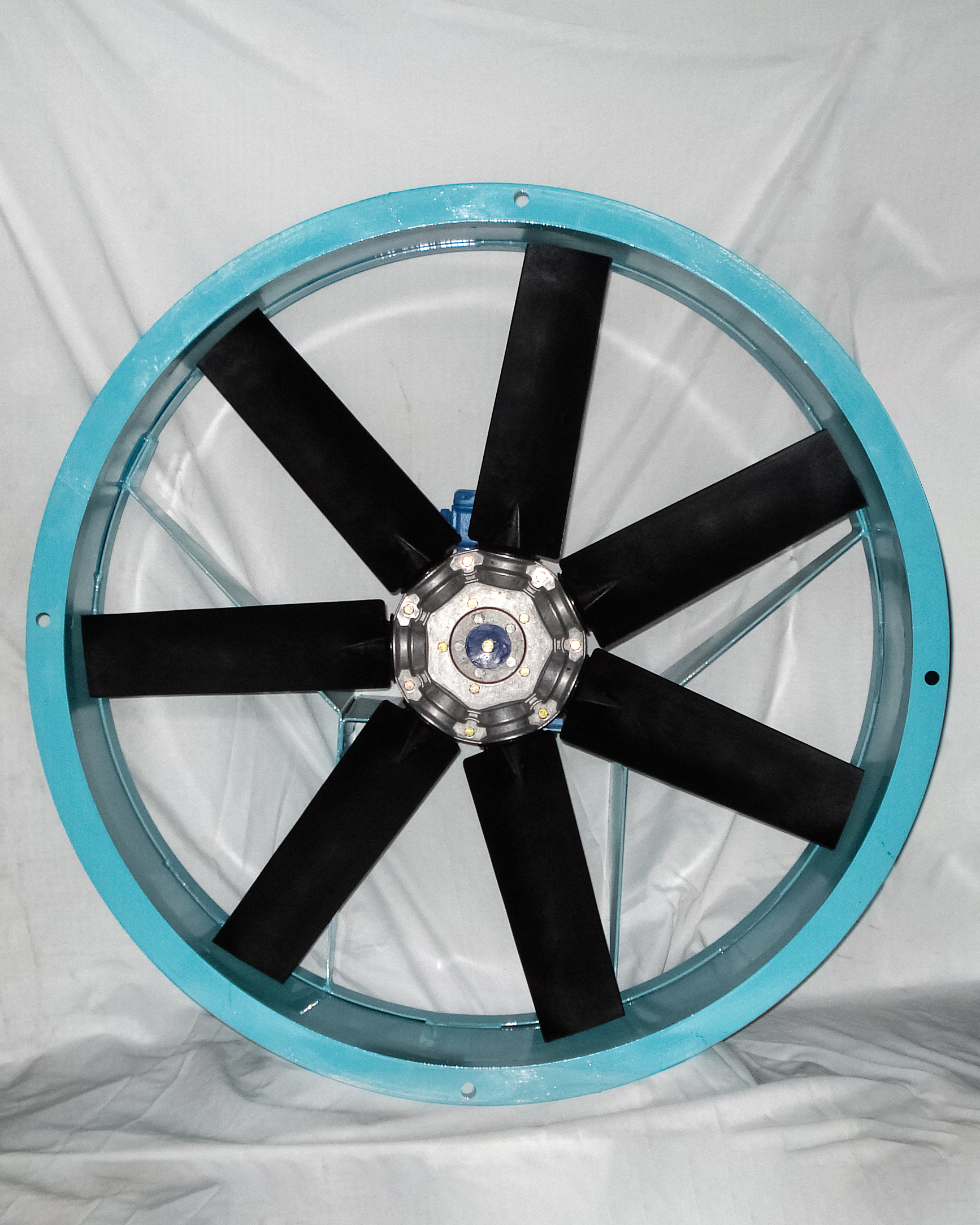

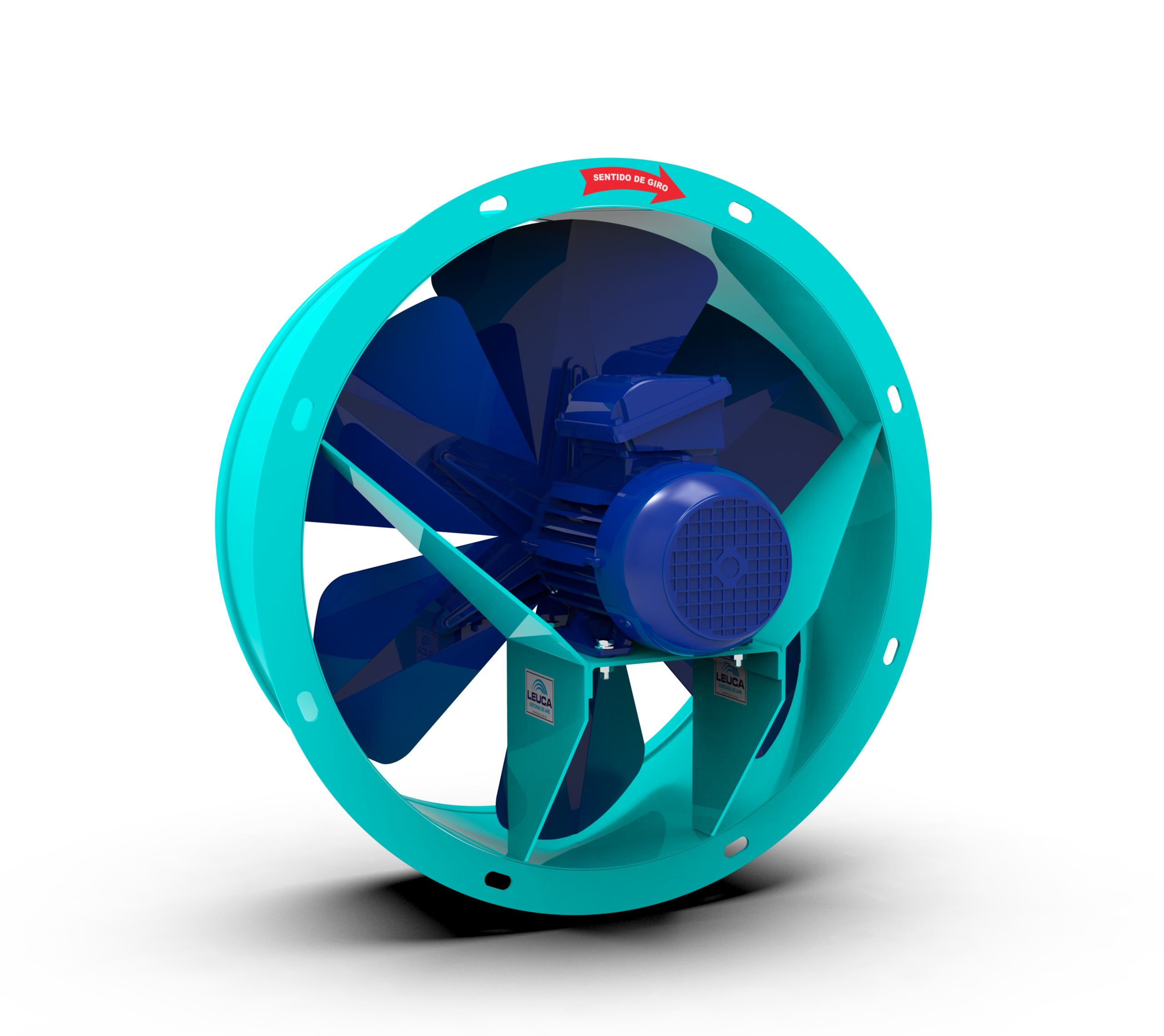

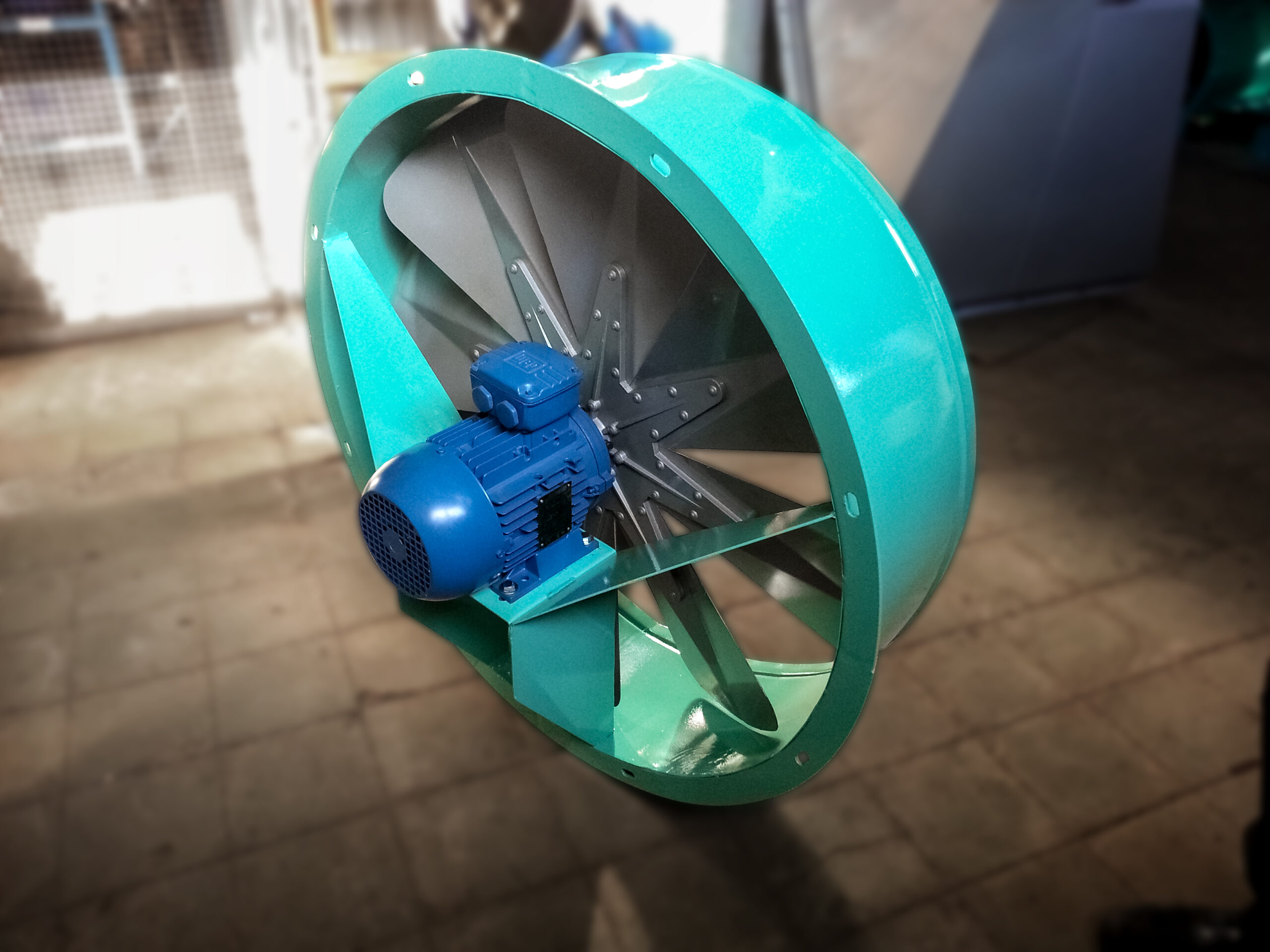

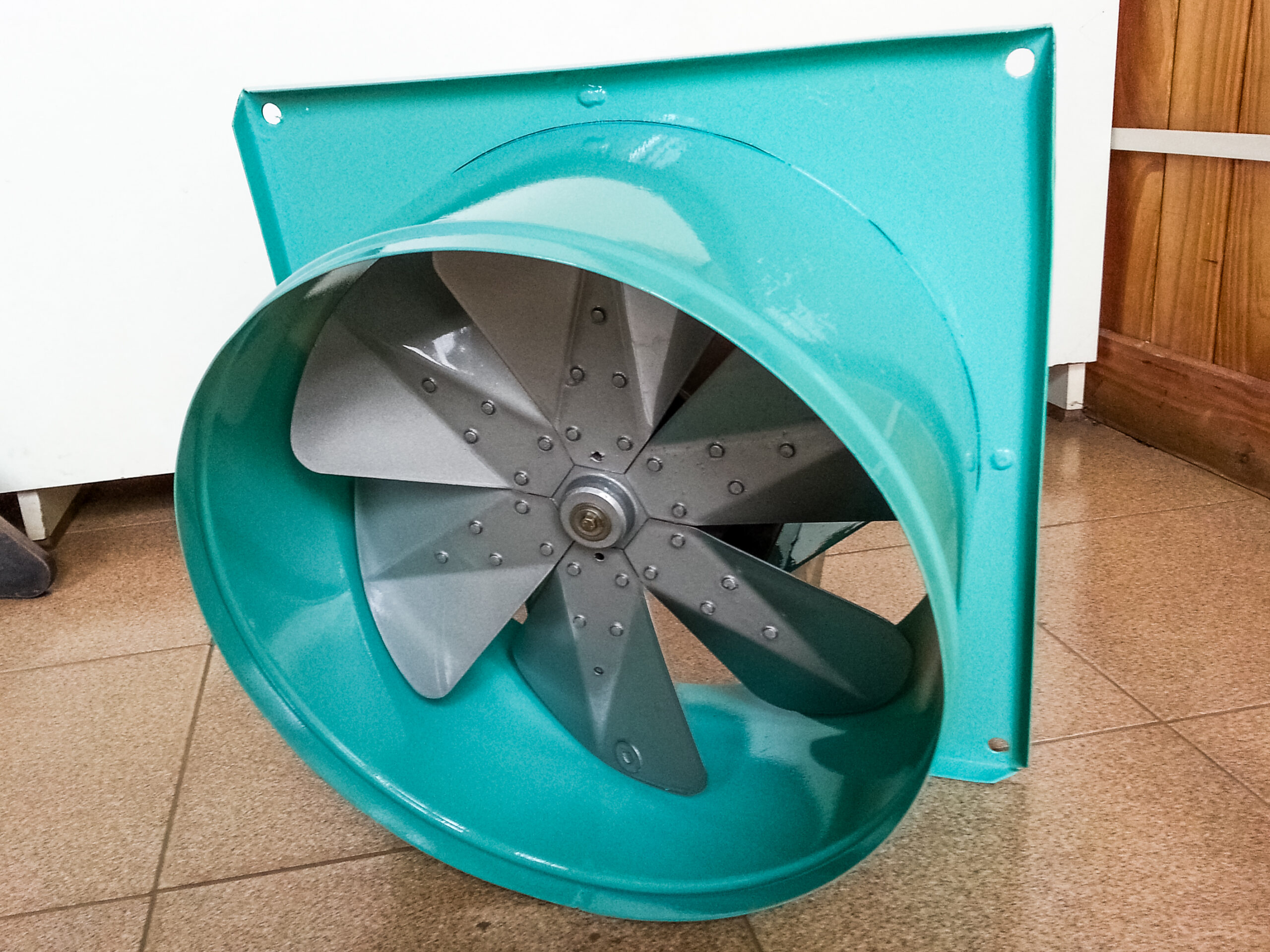

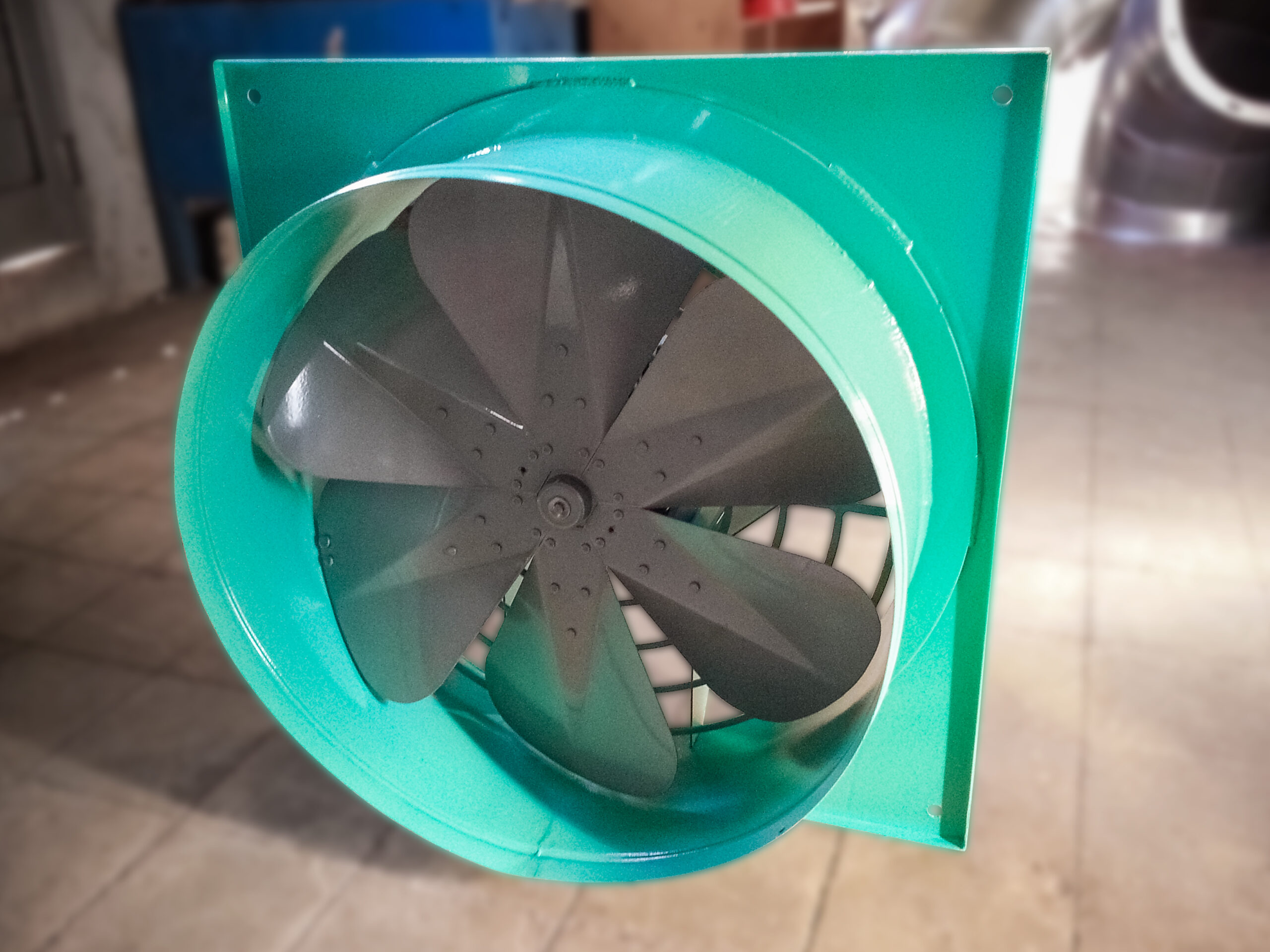

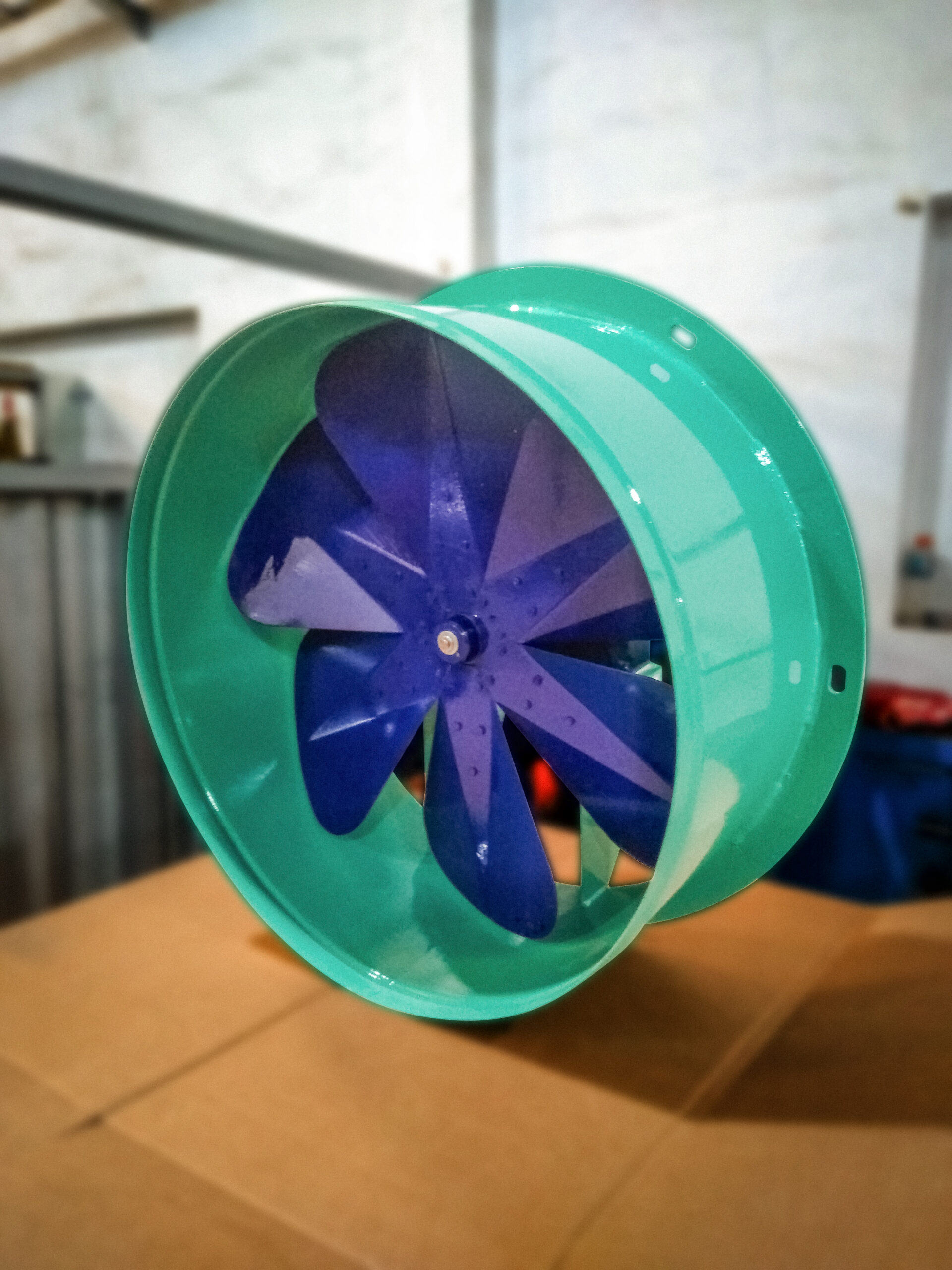

Ventilador Axial de Ducto Simple – ADS

Diseñado para instalación en pared o al final de un conducto, este ventilador axial de accionamiento directo cuenta con una brida en un extremo que permite una colocación práctica y segura. Ideal para mover grandes volúmenes de aire con bajas pérdidas de carga.

Características destacadas:

Motor normalizado IEC con protección IP55.
Recubrimiento anticorrosivo en poliuretano.
Rejillas de protección opcionales.

Ficha técnica general

Ventilador	Øhélice [mm]	Q máx [m3/h]	P máx [mmca]	HP	RPM	Carcasa	Tensión [V]	Peso [kg]	Nivel sonoro [dB]	Perfil hélice	Material hélice
ADS 3501	350	1880	8	015*	1000	71	220-380	32	53	Aerodinámico	PPG - PAG - AL
ADS 3502	350	3000	20	25	1500	63	220-380	27	60	Aerodinámico	PPG - PAG - AL
ADS 3503	350	3500	22	25	1500	63	220-380	26	61	Aerodinámico	PPG - PAG - AL
ADS 3504	350	4000	23	33	1500	71	220-380	32	62	Aerodinámico	PPG - PAG - AL
ADS 3505	350	5600	75	1	3000	80	220-380	39	53	Aerodinámico	PPG - PAG - AL
ADS 3506	350	7200	85	2	3000	90S	220-380	52	78	Aerodinámico	PPG - PAG - AL
ADS 3508	350	3300		25	1500	63	220-380	29	43	Margarita	Chapa
ADS 3509	350	2220		015*	1000	71	220-380	35	48	Margarita	Chapa
ADS 4008	400	4320		25	1500	63	220-380	29	46	Margarita	Chapa
ADS 4009	400	2880		015*	1000	71	220-380	35	51	Margarita	Chapa
ADS 4501	450	3750	9	015*	1000	71	220-380	34	58	Aerodinámico	PPG - PAG - AL
ADS 4502	450	4200	14	25	1000	71	220-380	34	59	Aerodinámico	PPG - PAG - AL
ADS 4503	450	5900	23	33	1500	71	220-380	34	67	Aerodinámico	PPG - PAG - AL
ADS 4504	450	6200	28	5	1500	71	220-380	34	69	Aerodinámico	PPG - PAG - AL
ADS 4505	450	7900	38	1	1500	80	220-380	41	69	Aerodinámico	PPG - PAG - AL
ADS 4506	450	11500	86	3	3000	90L	380	57	82	Aerodinámico	PPG - PAG - AL
ADS 4508	450	5760		33	1500	71	220-380	36	49	Margarita	Chapa
ADS 4509	450	3900		25	1000	71	220-380	36	55	Margarita	Chapa
ADS 5008	500	7500		5	1500	71	220-380	38	53	Margarita	Chapa
ADS 5009	500	5100		33	1000	71	220-380	38	59	Margarita	Chapa
ADS 5501	550	5700	10	15	1000	71	220-380	38	62	Aerodinámico	PPG - PAG - AL
ADS 5502	550	7200	27	5	1000	80	220-380	45	68	Aerodinámico	PPG - PAG - AL
ADS 5503	550	9000	25	5	1500	71	220-380	37	62	Aerodinámico	PPG - PAG - AL
ADS 5504	550	10000	33	1	1500	80	220-380	45	73	Aerodinámico	PPG - PAG - AL
ADS 5505	550	11500	65	2	1500	90L	220-380	61	76	Aerodinámico	PPG - PAG - AL
ADS 5506	550	18800	150	55	3000	112M	220-380	106	88	Aerodinámico	PPG - PAG - AL
ADS 5508	550	9900		75	1500	80	220-380	47	56	Margarita	Chapa
ADS 5509	550	6600		33	1000	71	220-380	40	62	Margarita	Chapa
ADS 6008	600	12300		1	1500	80	220-380	47	59	Margarita	Chapa
ADS 6009	600	8280		5	1000	80	220-380	47	64	Margarita	Chapa
ADS 6501	650	10300	18	5	1000	80	220-380	47	69	Aerodinámico	PPG - PAG - AL
ADS 6502	650	11800	37	75	1000	80	220-380	47	71	Aerodinámico	PPG - PAG - AL
ADS 6503	650	12800	37	1	1500	80	220-380	47	75	Aerodinámico	PPG - PAG - AL
ADS 6504	650	15800	43	15	1500	90S	220-380	60	69	Aerodinámico	PPG - PAG - AL
ADS 6505	650	18000	86	3	1500	100L	380	84	71	Aerodinámico	PPG - PAG - AL
ADS 6506	650	24800	125	75	3000	112M	380	108	90	Aerodinámico	PPG - PAG - AL
ADS 7009	700	15000		1	1000	90S	220-380	68	63	Margarita	Chapa
ADS 8001	800	16200	27	1	1000	90S	220-380	74	76	Aerodinámico	PPG - PAG - AL
ADS 8002	800	20700	30	15	1000	90L	220-380	78	78	Aerodinámico	PPG - PAG - AL
ADS 8003	800	23700	32	2	1000	100L	220-380	99	80	Aerodinámico	PPG - PAG - AL
ADS 8004	800	25200	64	4	1500	100L	380	99	85	Aerodinámico	PPG - PAG - AL
ADS 8005	800	31200	72	55	1500	112M	380	123	87	Aerodinámico	PPG - PAG - AL
ADS 8006	800	36000	75	75	1500	132S	380	182	89	Aerodinámico	PPG - PAG - AL
ADS 8509	850	26400		15	1000	90L	220-380	87	67	Margarita	Chapa
ADS 9501	950	18000	20	75	750	90L	220-380	85	71	Aerodinámico	PPG - PAG - AL
ADS 9502	950	22500	30	15	750	100L	220-380	107	72	Aerodinámico	PPG - PAG - AL
ADS 9503	950	31500	46	4	1000	1325	380	192	83	Aerodinámico	PPG - PAG - AL
ADS 9504	950	43740	84	75	1500	1325	380	191	88	Aerodinámico	PPG - PAG - AL
ADS 9505	950	51840	89	10	1500	132M	380	193	90	Aerodinámico	PPG - PAG - AL
ADS 9506	950	68000	110	25	1500	180M	380	410	96	Aerodinámico	PPG - PAG - AL
ADS 11001	1100	29700	33	2	750	112M	220-380	140	75	Aerodinámico	PPG - PAG - AL
ADS 11002	1100	54900	57	75	1000	132M	380	202	90	Aerodinámico	PPG - PAG - AL
ADS 11003	1100	56750	34	75	750	160M	380	300	88	Aerodinámico	PPG - PAG - AL
ADS 11004	1100	63900	55	10	1000	160M	380	300	91	Aerodinámico	PPG - PAG - AL
ADS 11005	1100	72500	56	125	1000	160L	380	320	93	Aerodinámico	PPG - PAG - AL
ADS 11006	1100	76850	66	20	1000	180L	380	443	95	Aerodinámico	PPG - PAG - AL

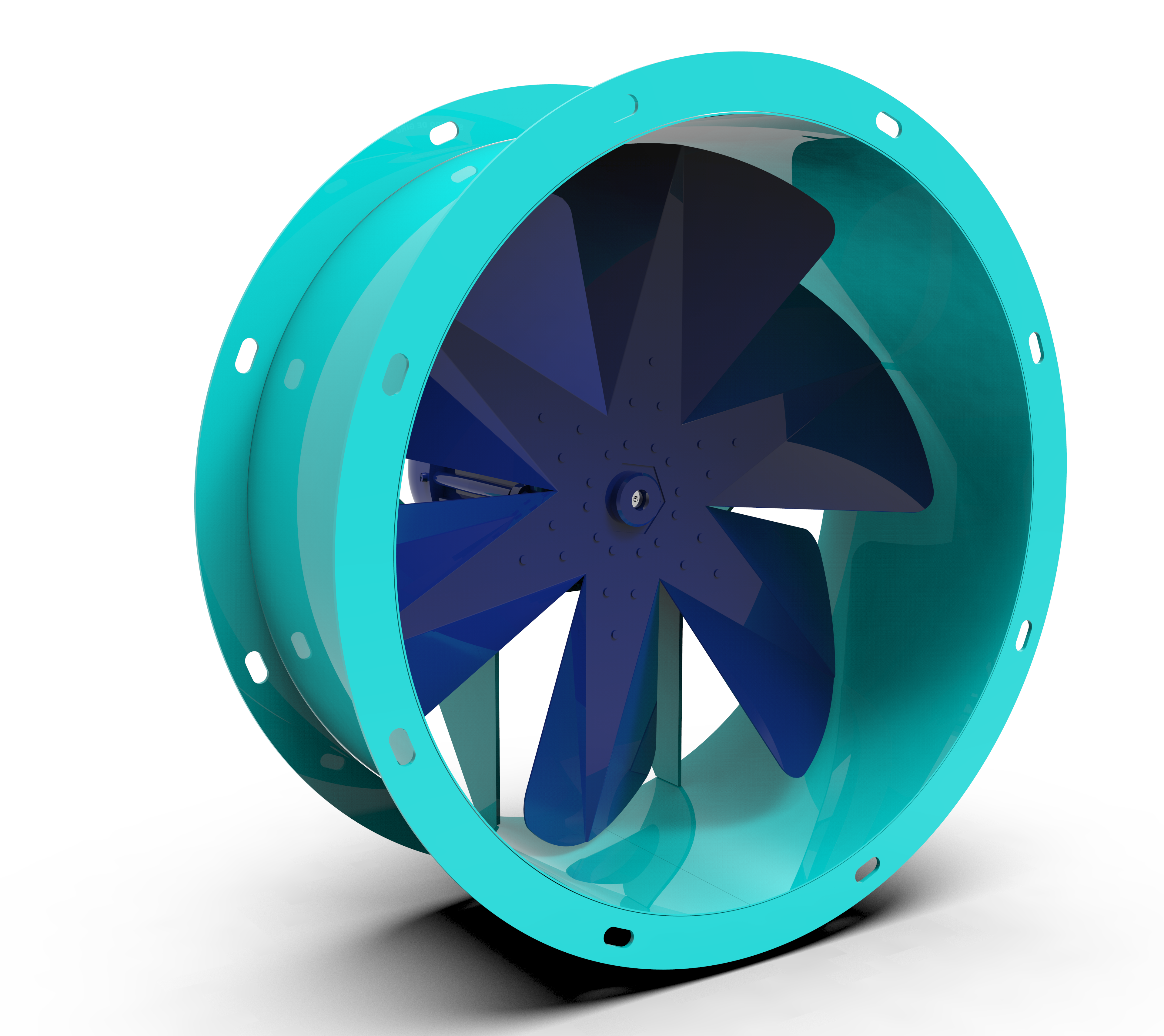

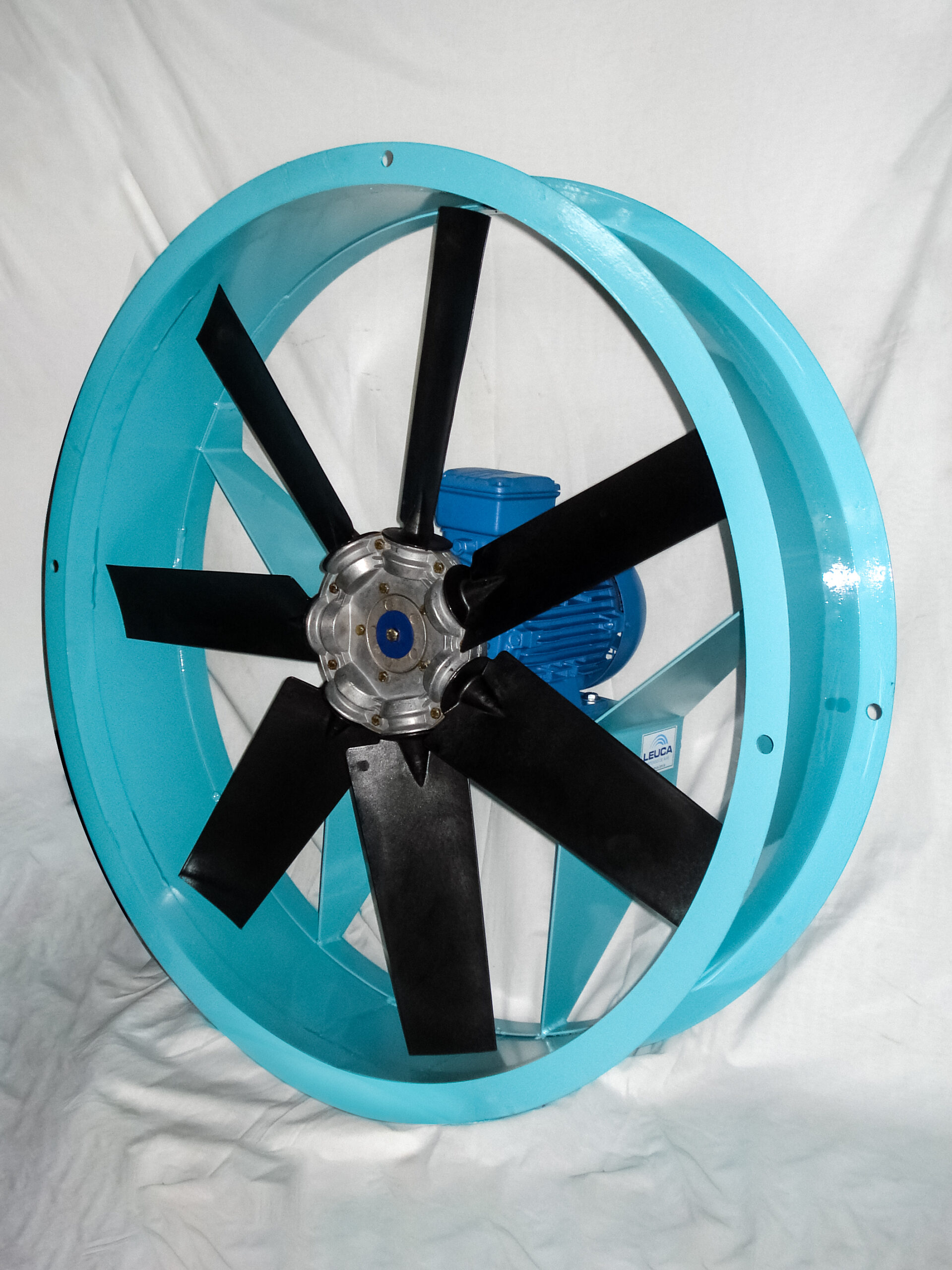

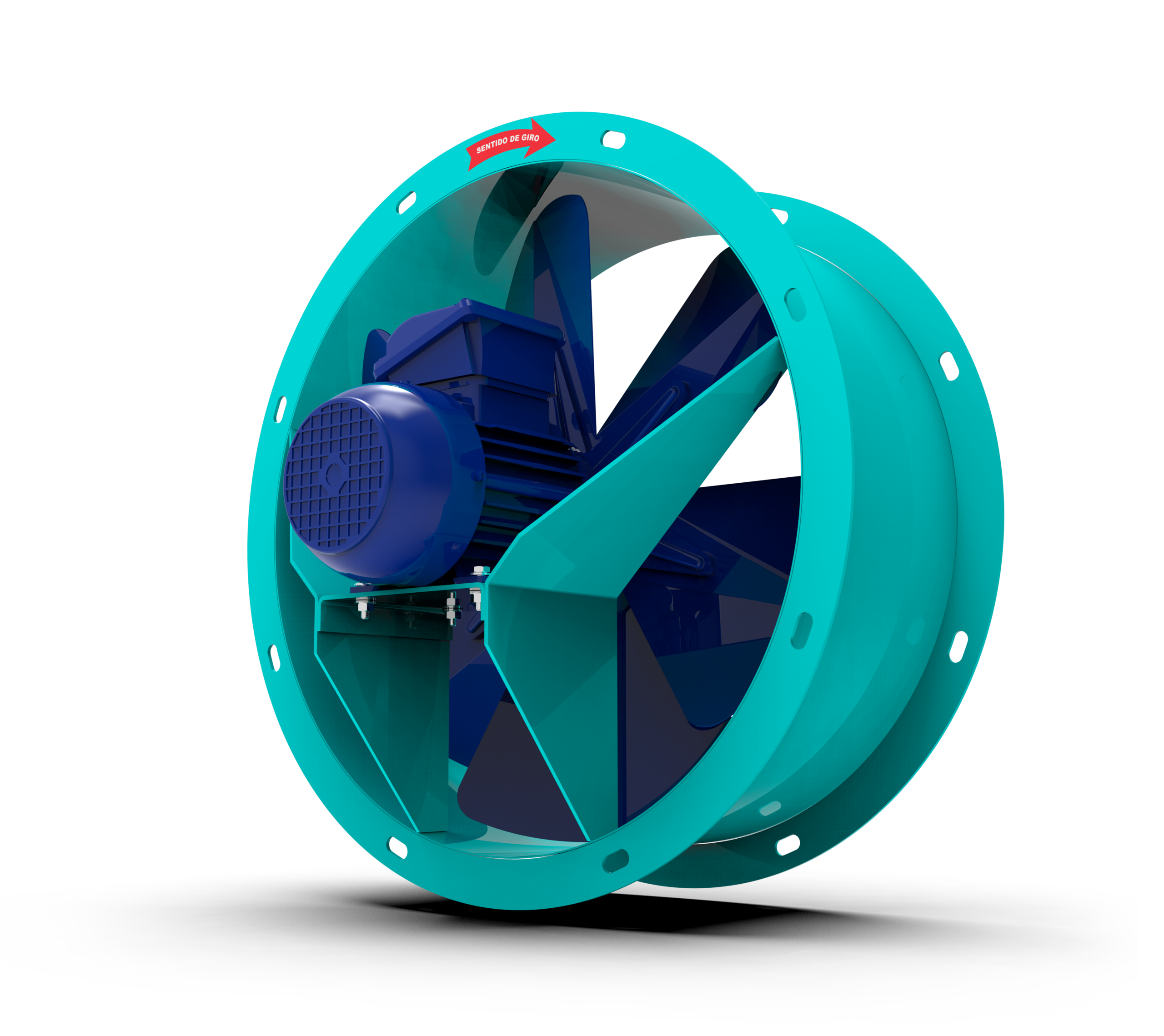

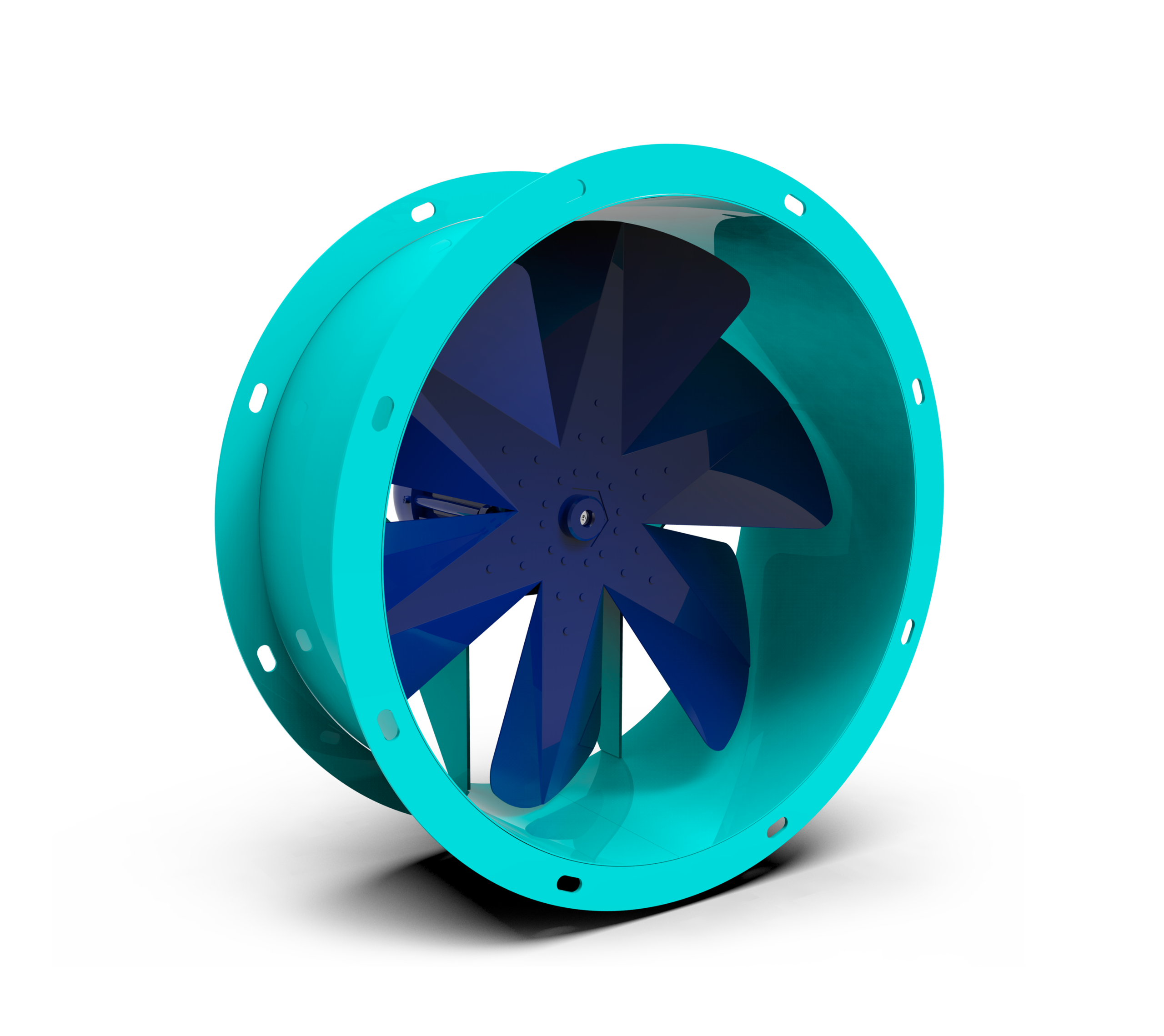

Ventilador Axial de Ducto Doble – ADD

Pensado para instalaciones intermedias, el modelo ADD se integra fácilmente entre ductos gracias a su doble brida. Es una excelente opción para sistemas de ventilación continua o transporte de aire limpio.

Características destacadas:

Motor normalizado IEC con protección IP55.
Tratamiento poliuretánico anticorrosivo.
Rejillas de seguridad disponibles bajo pedido.

Ficha técnica

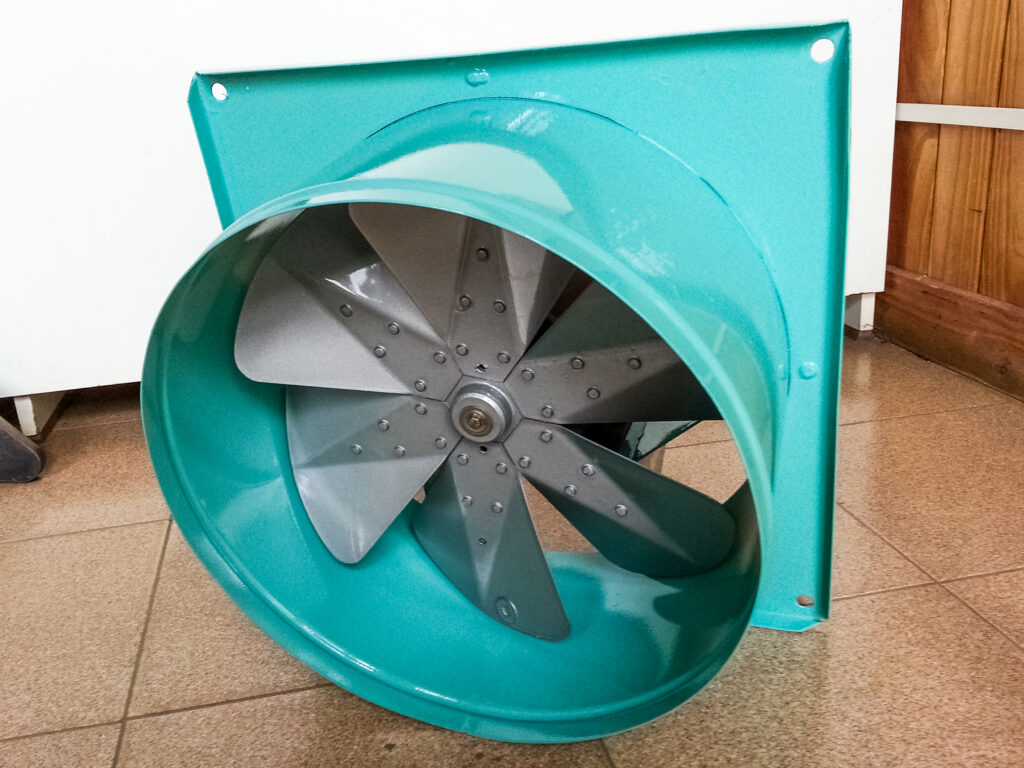

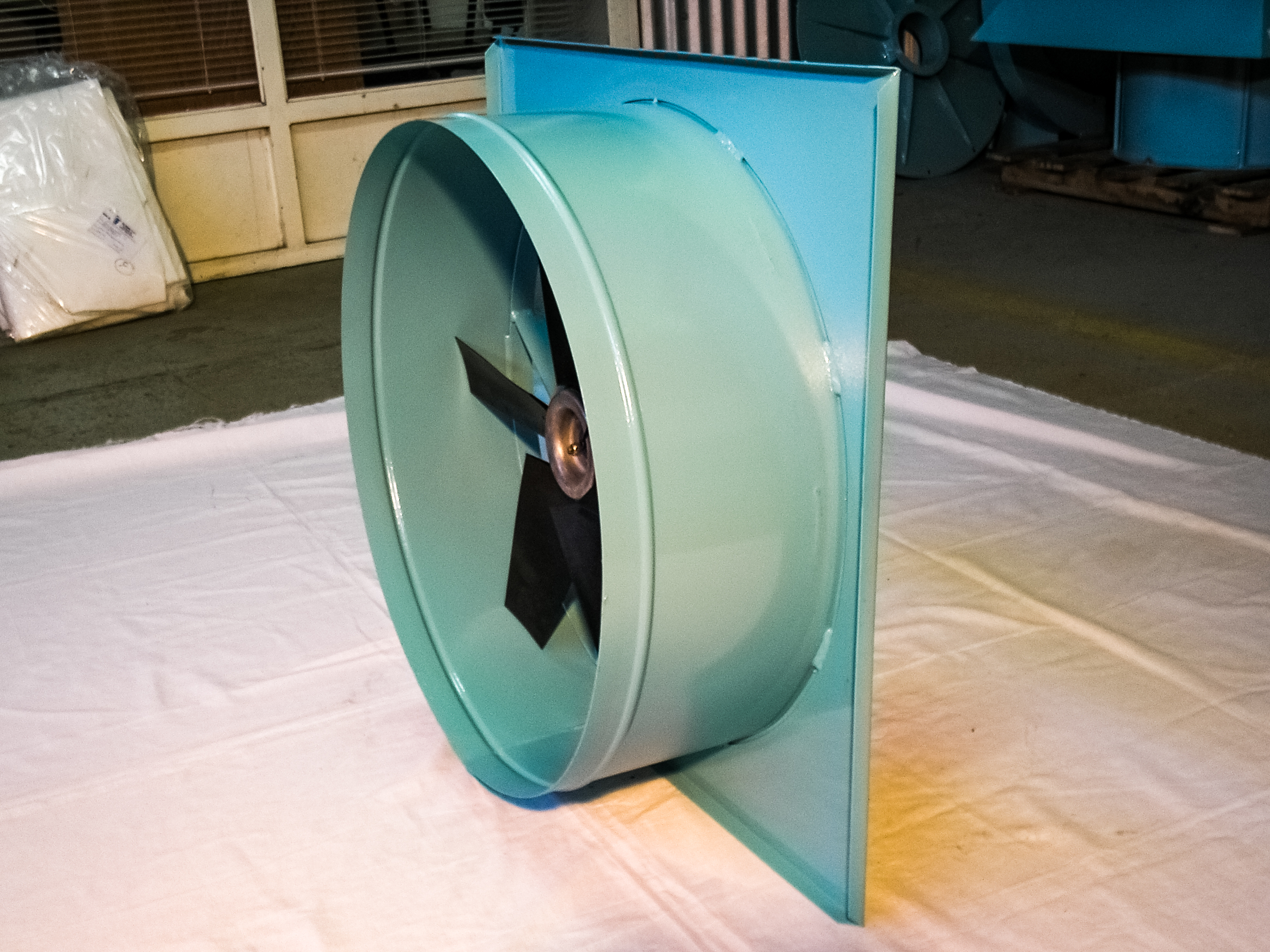

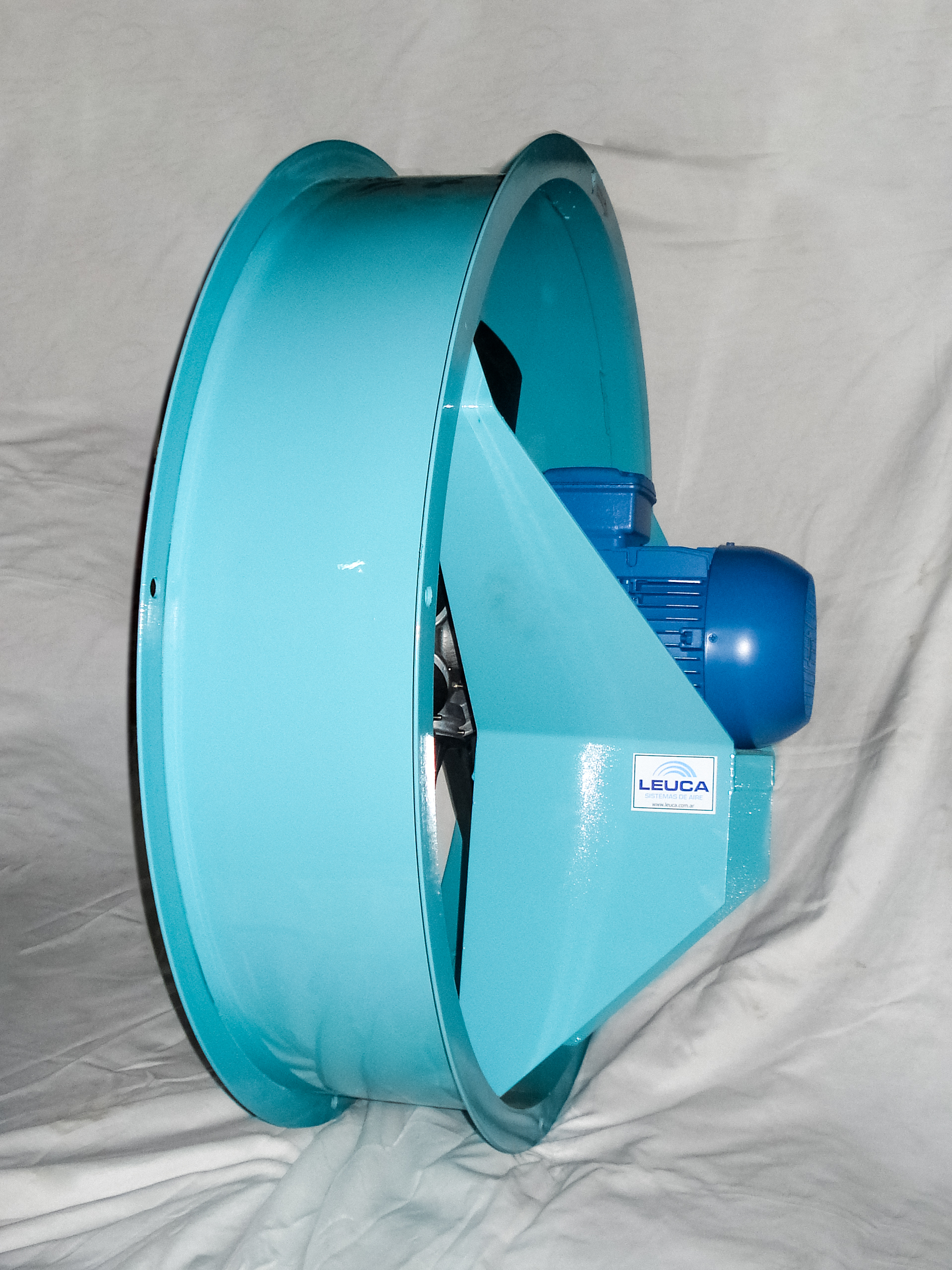

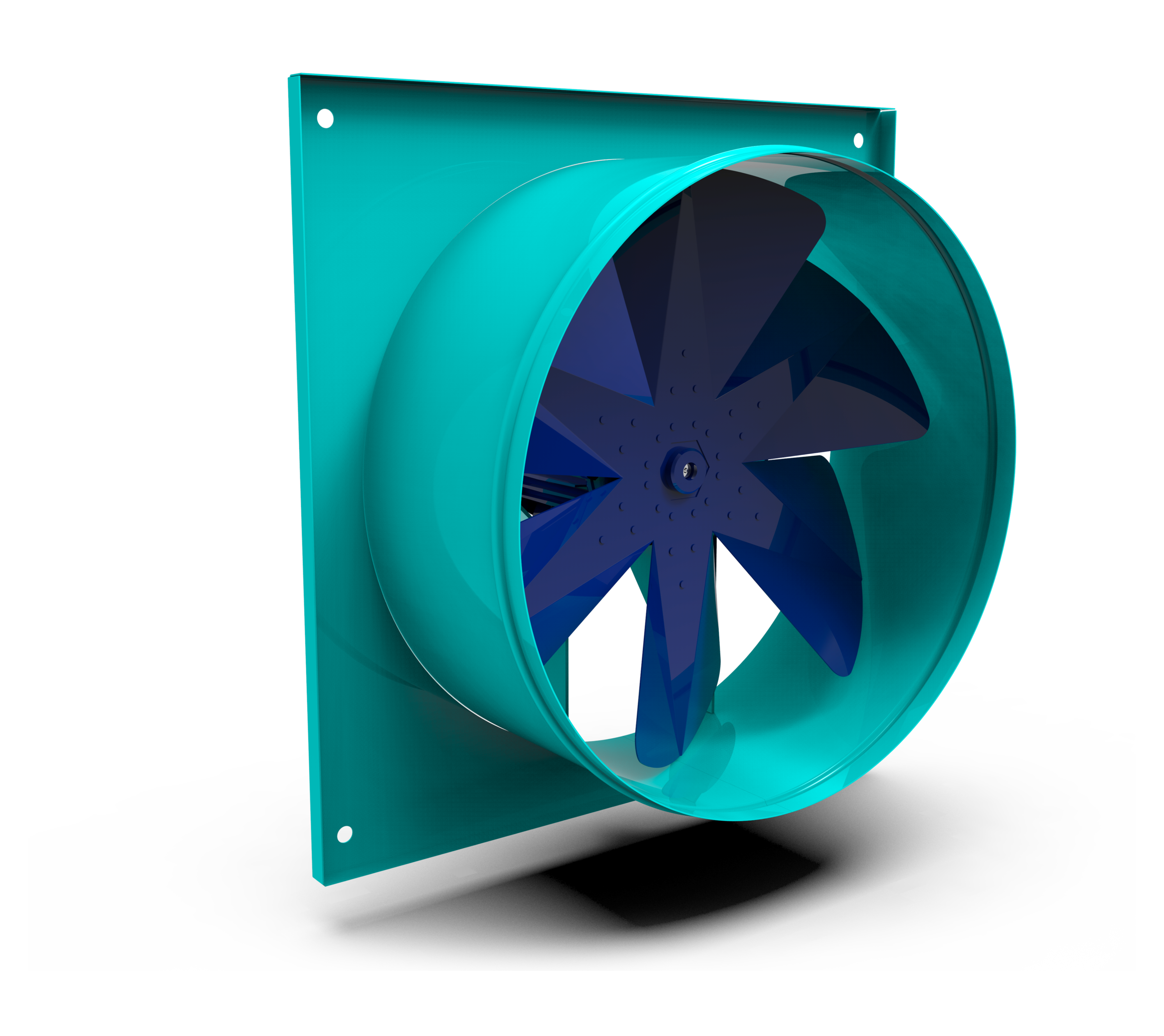

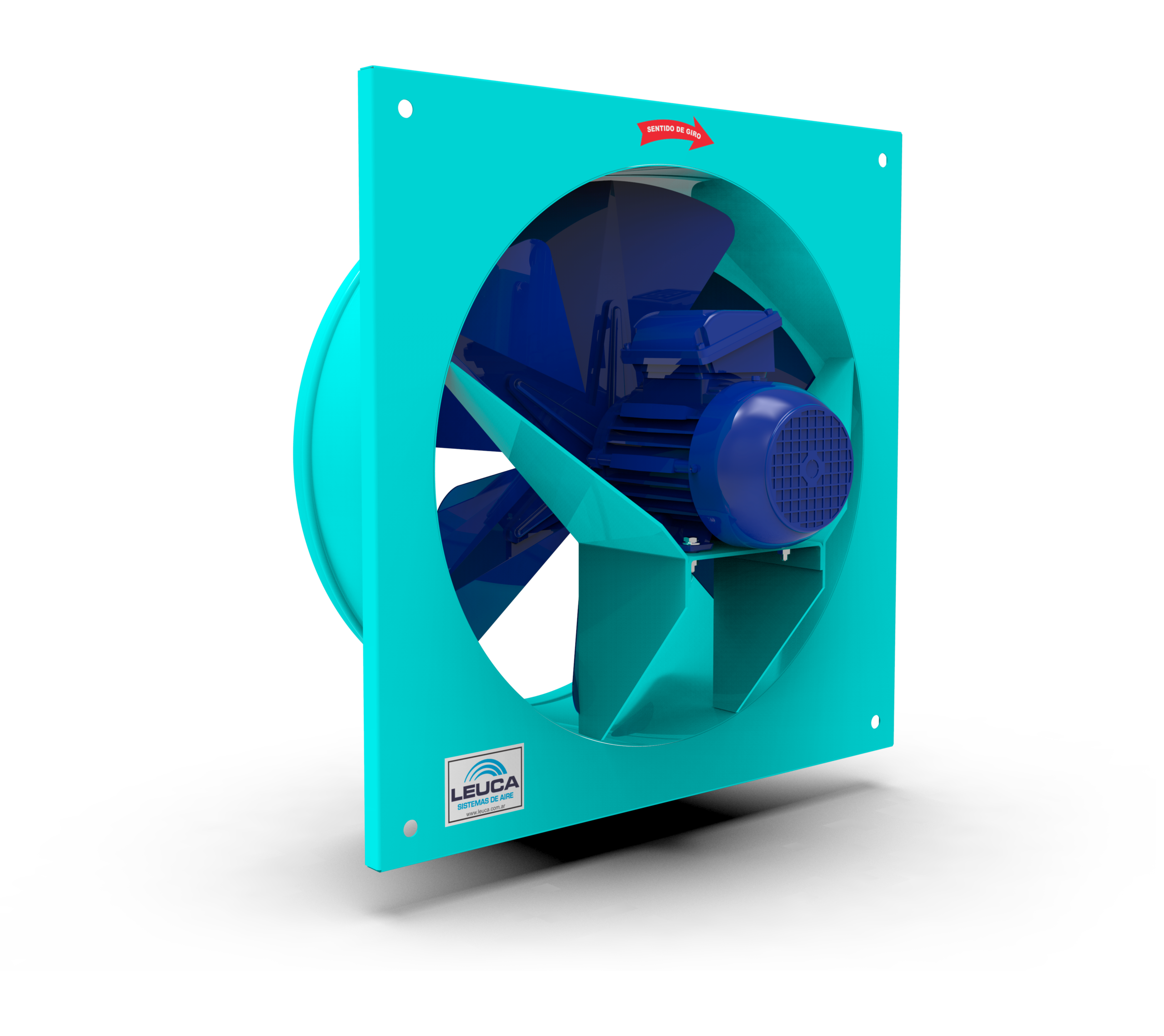

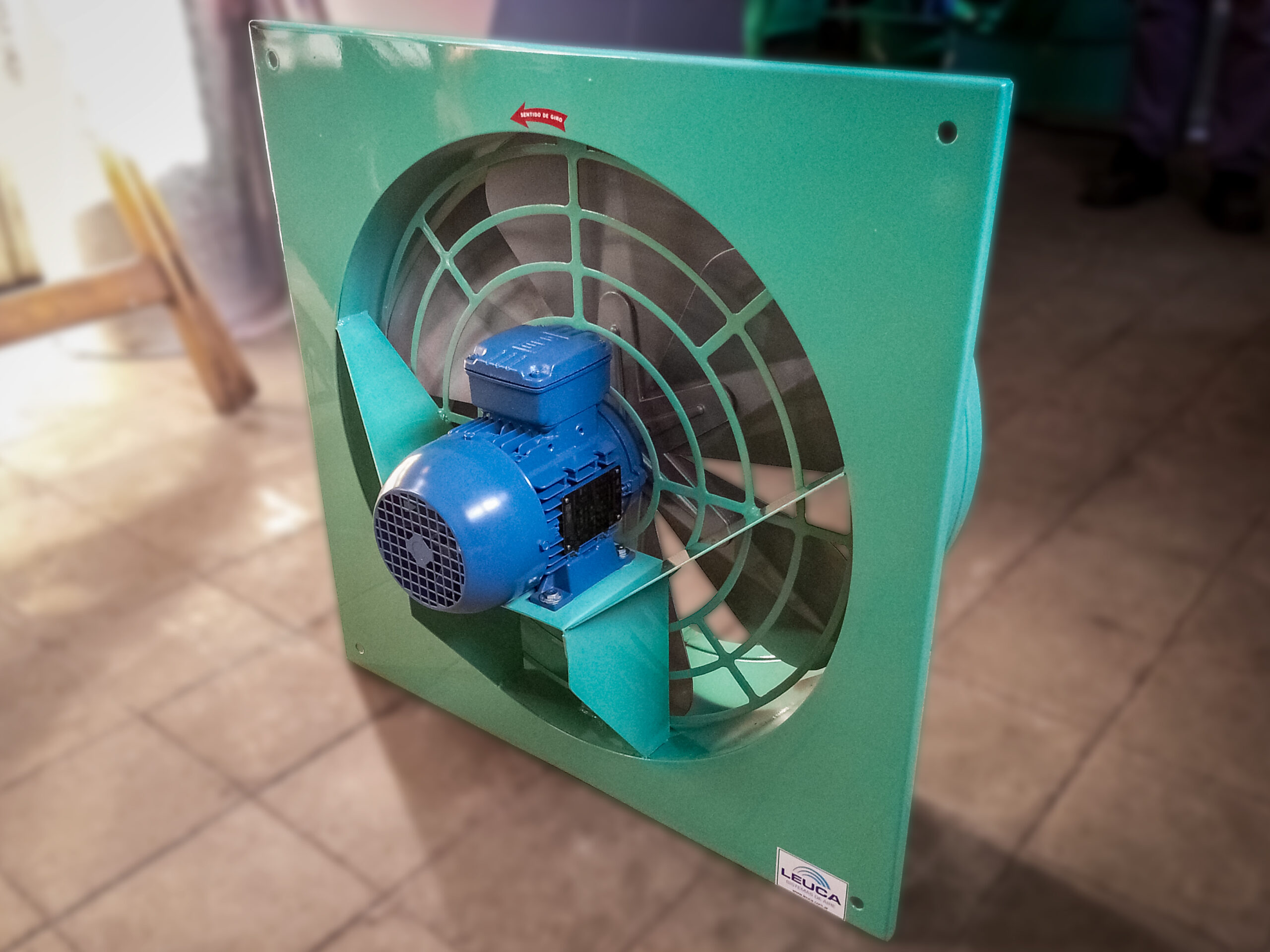

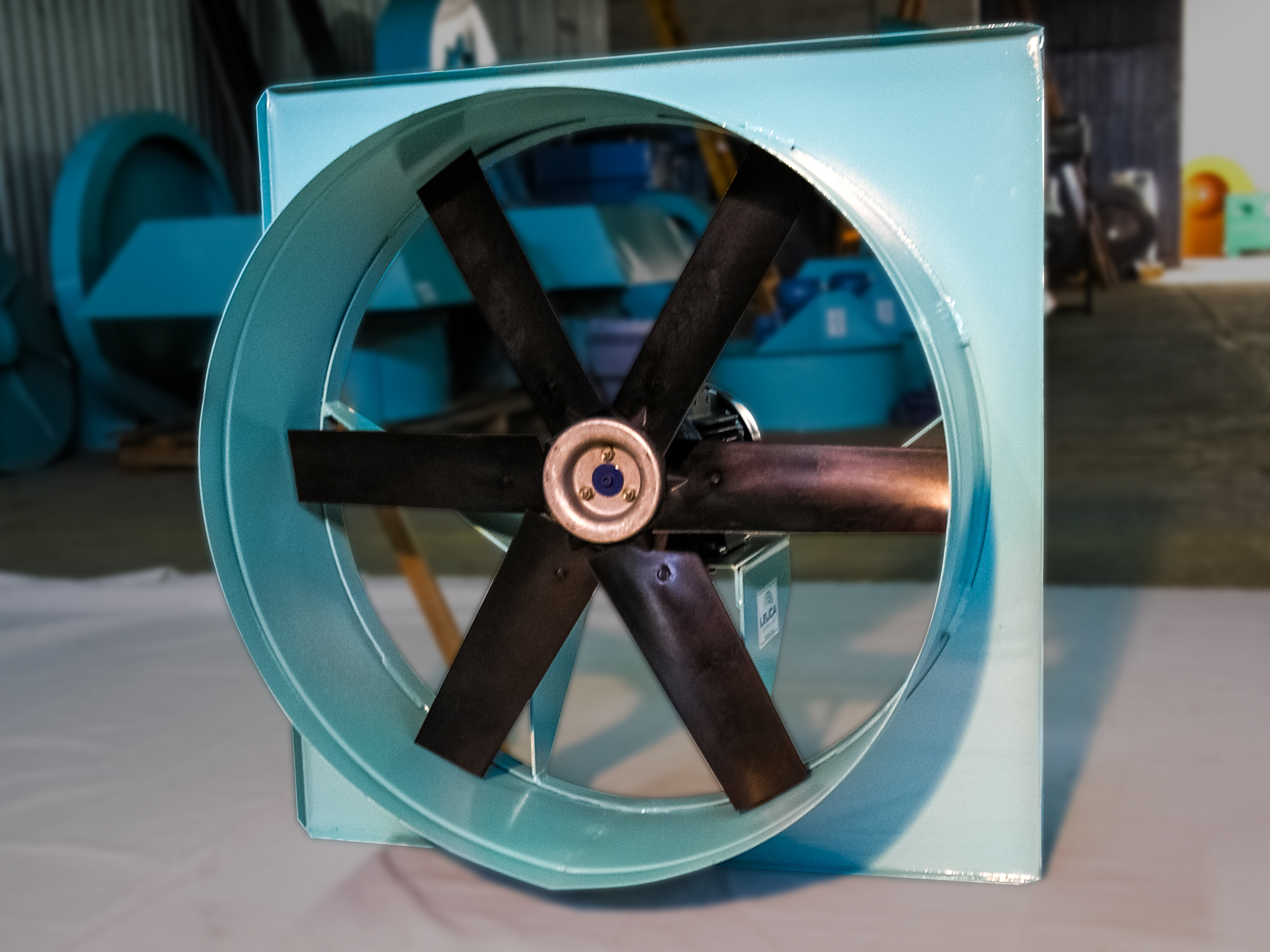

Ventilador Axial de Muro – AMS

Este modelo se instala directamente sobre muros y es ideal para aplicaciones donde se necesita extraer aire de manera eficiente. Su diseño compacto lo convierte en una solución versátil para ambientes industriales y comerciales.

Características destacadas:

Motor IEC con protección IP55.
Capa protectora anticorrosiva.
Rejillas opcionales para mayor seguridad.

Ficha técnica

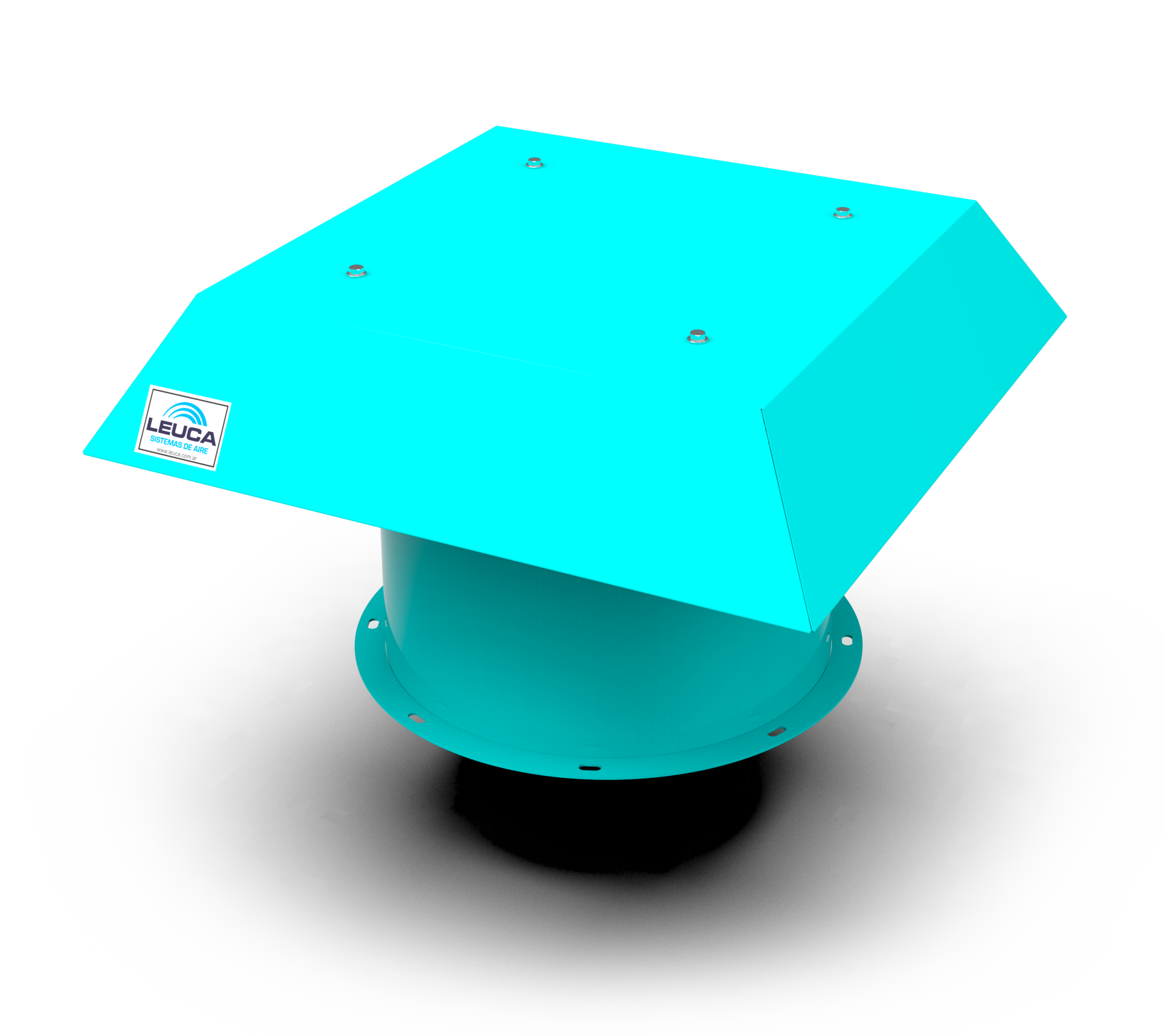

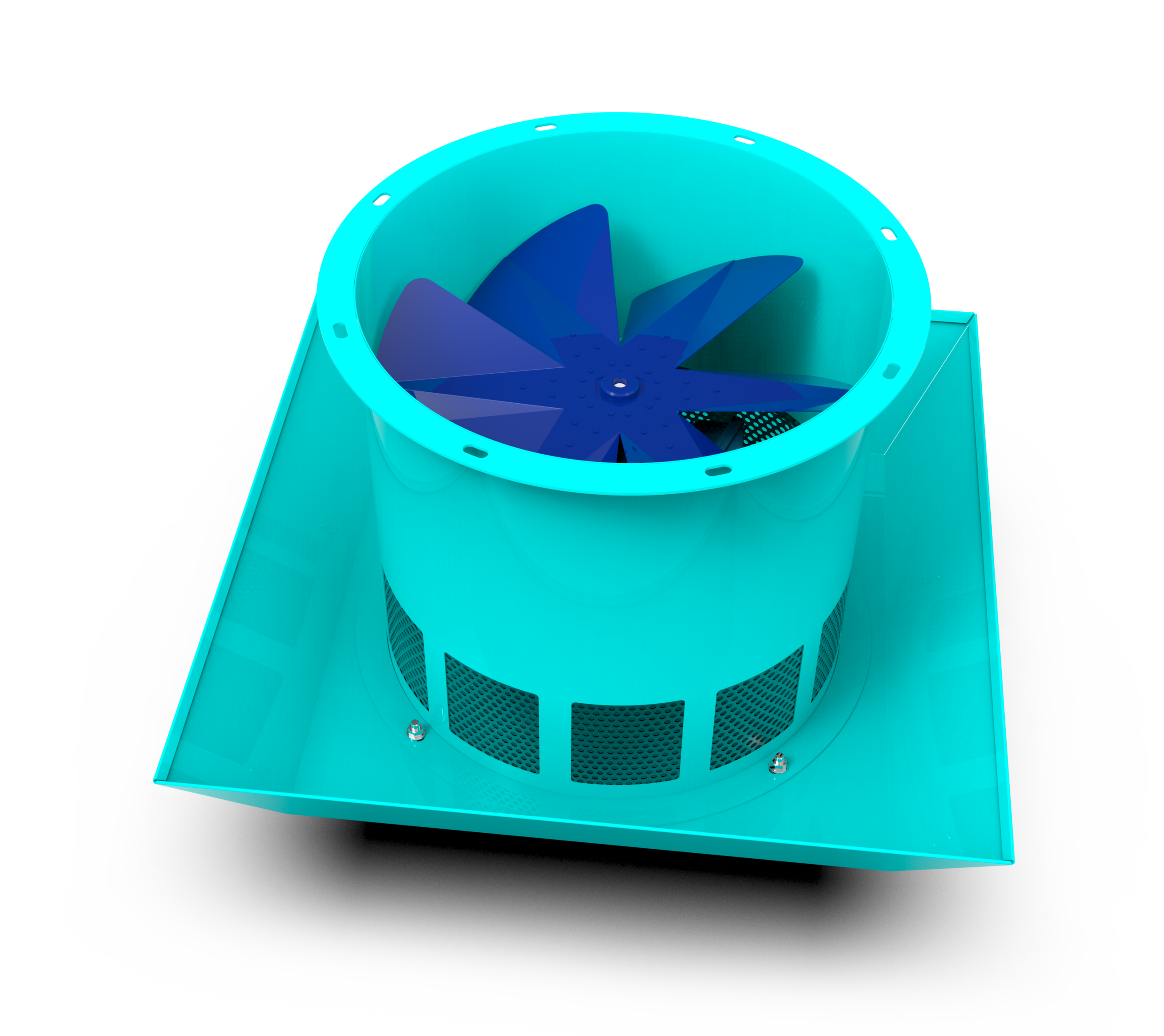

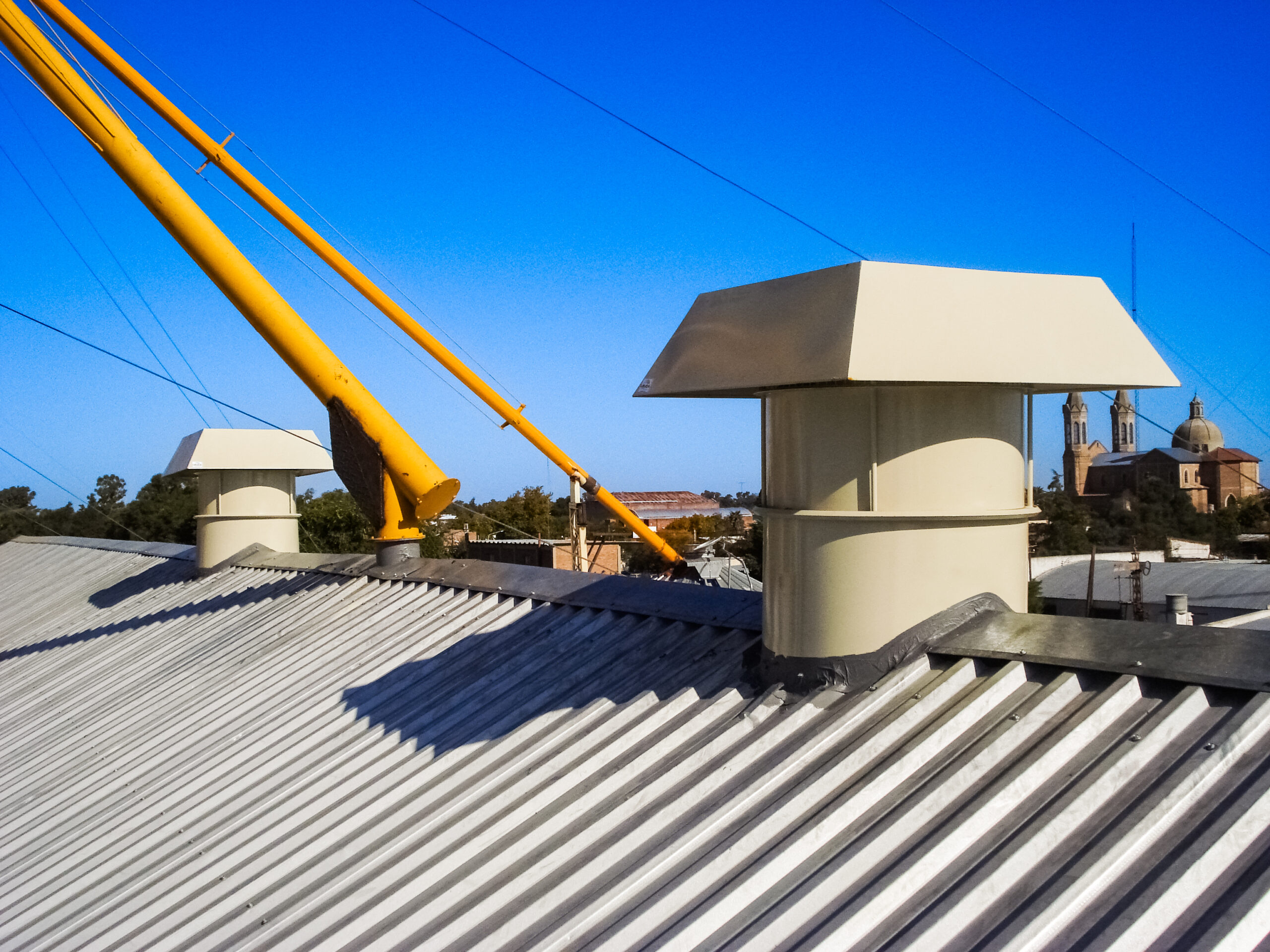

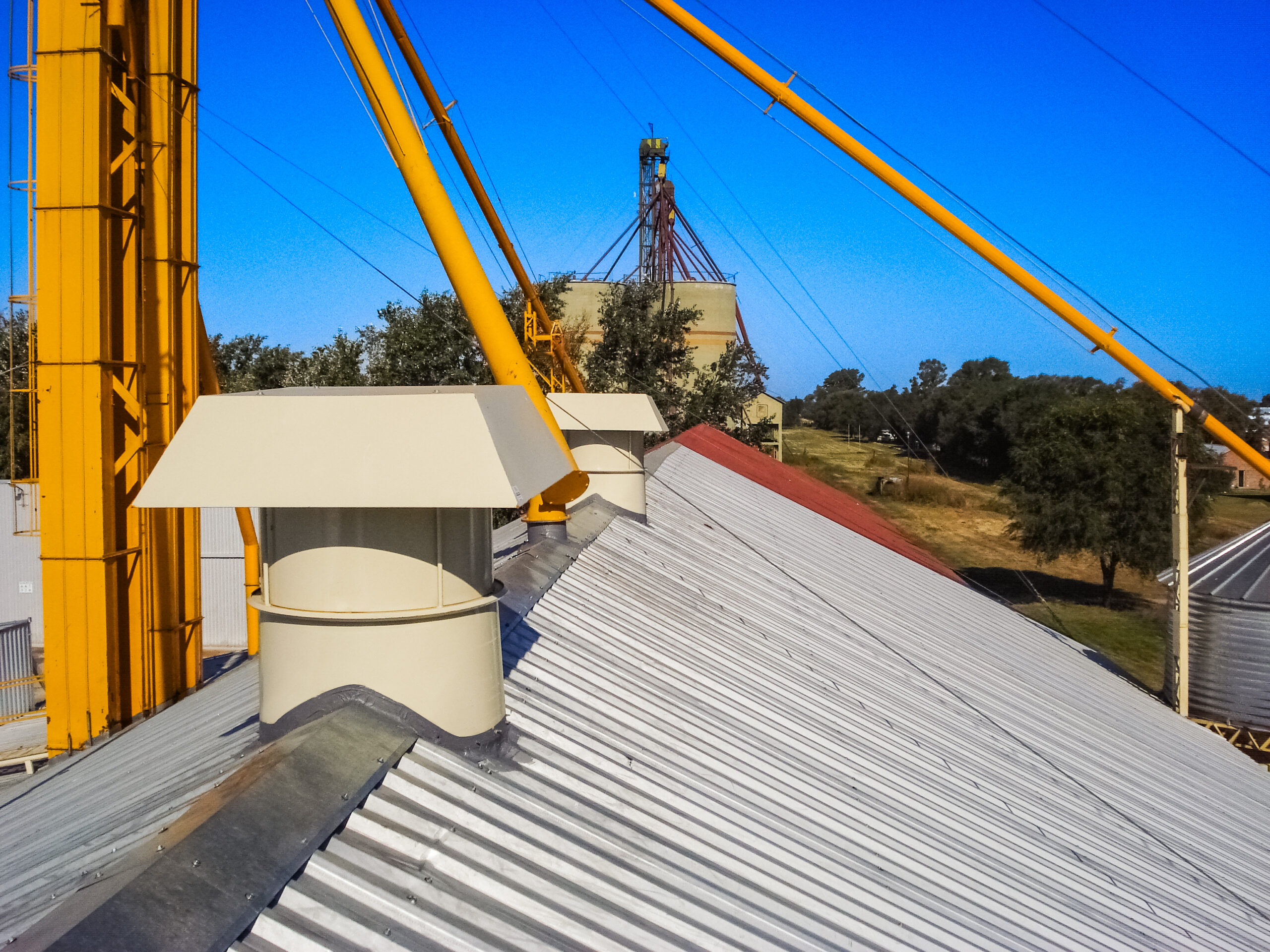

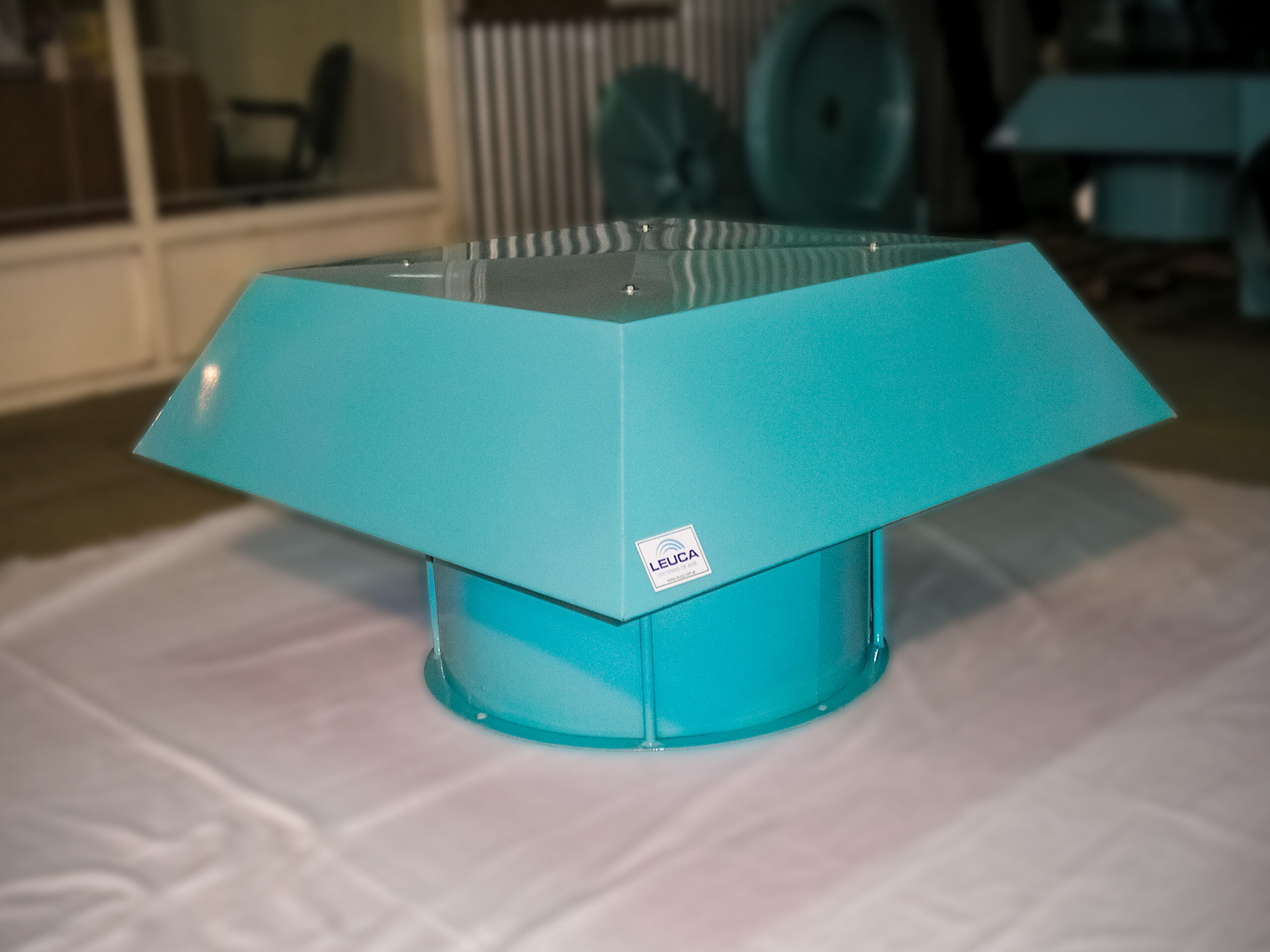

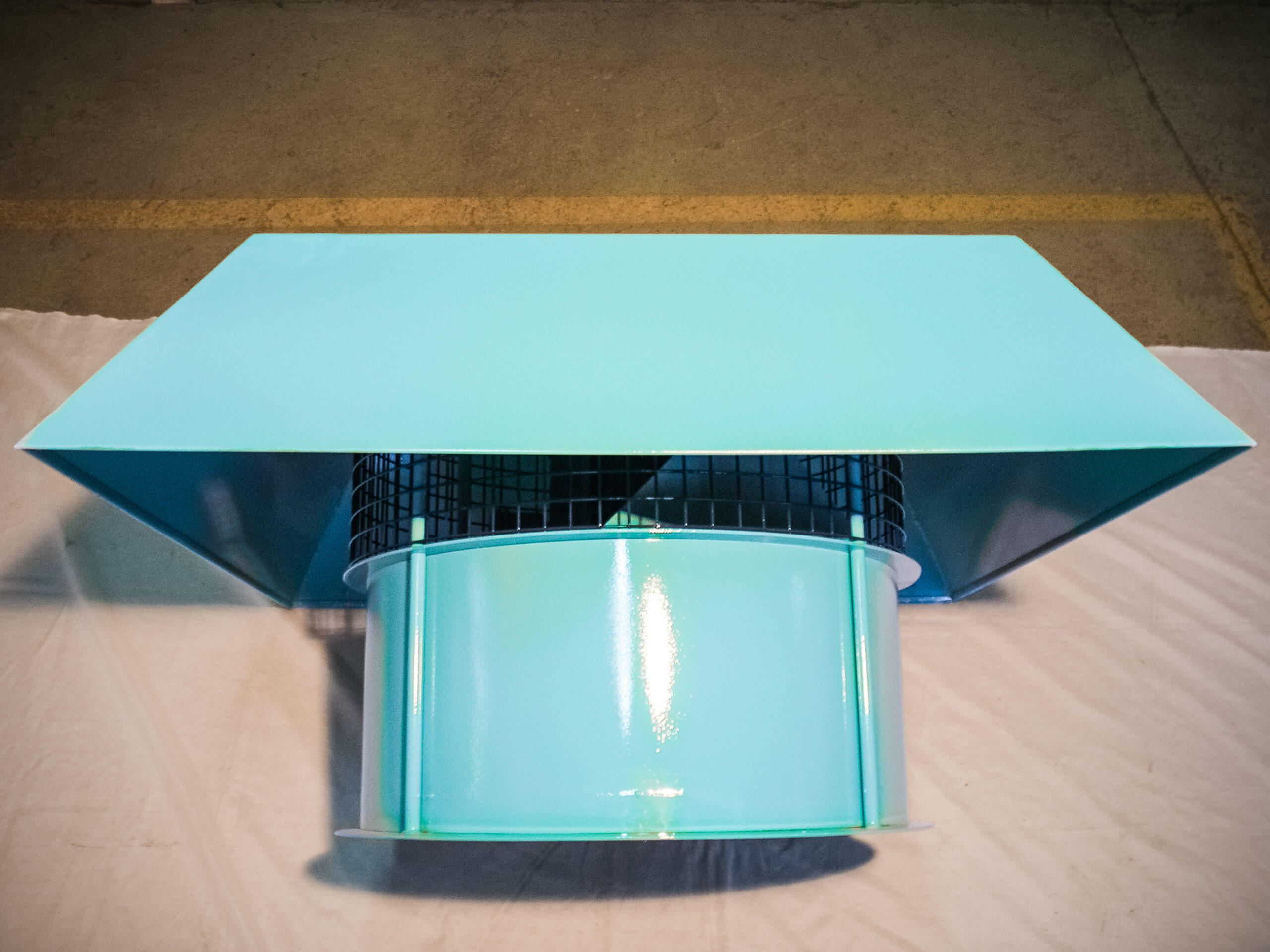

Ventilador Axial de Techo – AET

Perfecto para instalación en techos o al final de ductos verticales. Su diseño evita el ingreso de agua de lluvia incluso bajo condiciones de viento, garantizando un funcionamiento seguro y duradero.

Características destacadas:

Rejilla interna antipájaros.
Cubierta superior anti-infiltración.
Motor IEC con protección IP55.

Ficha técnica

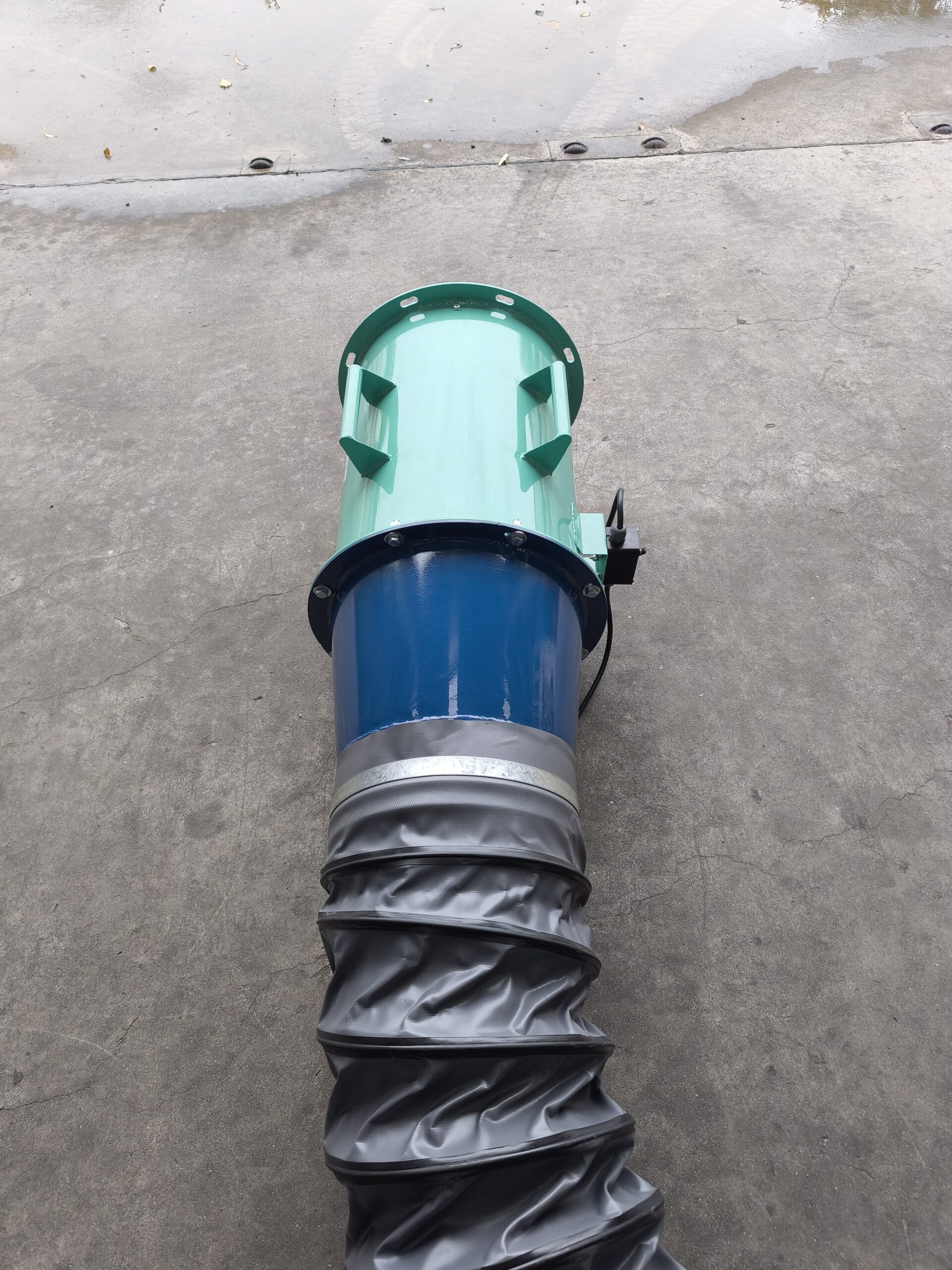

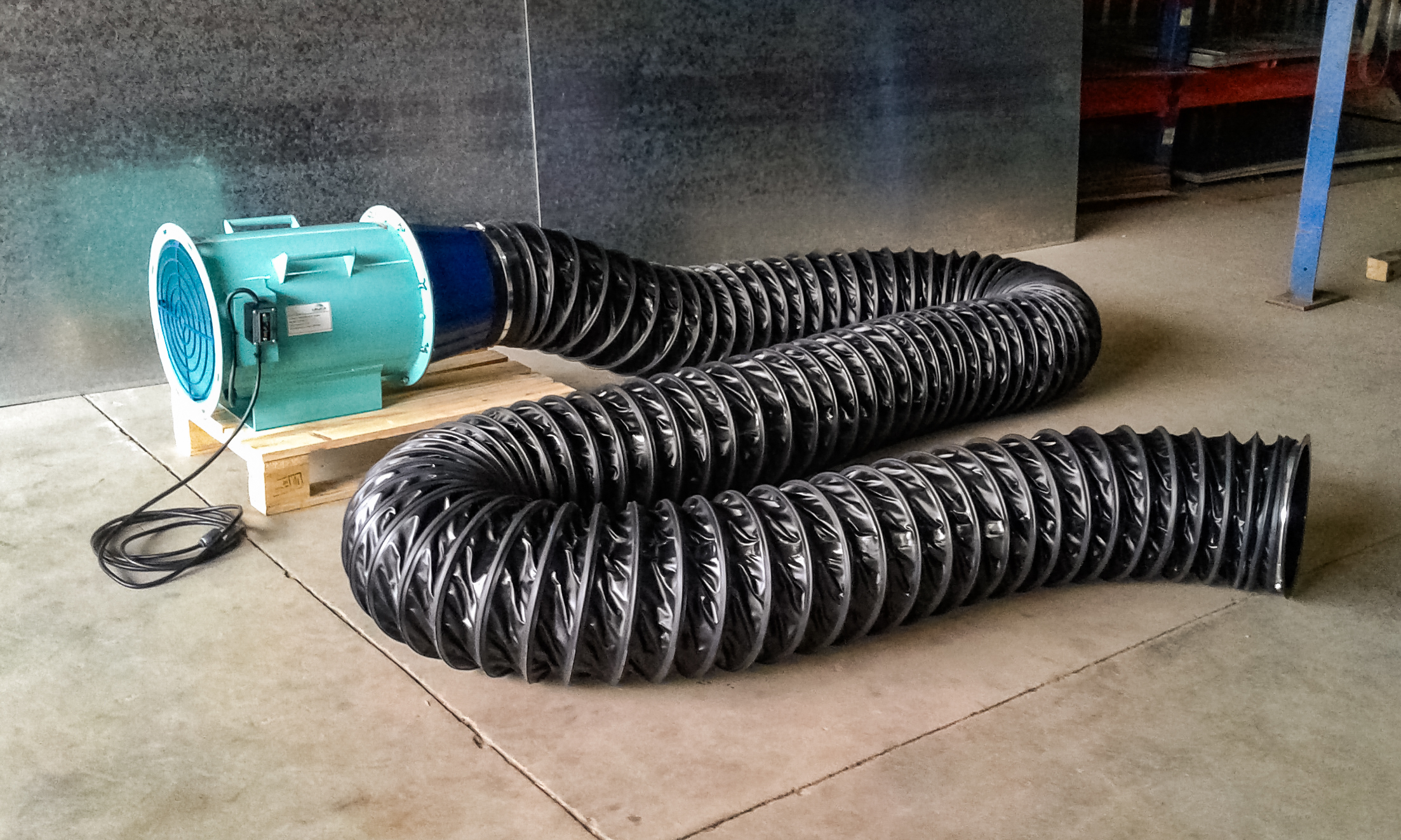

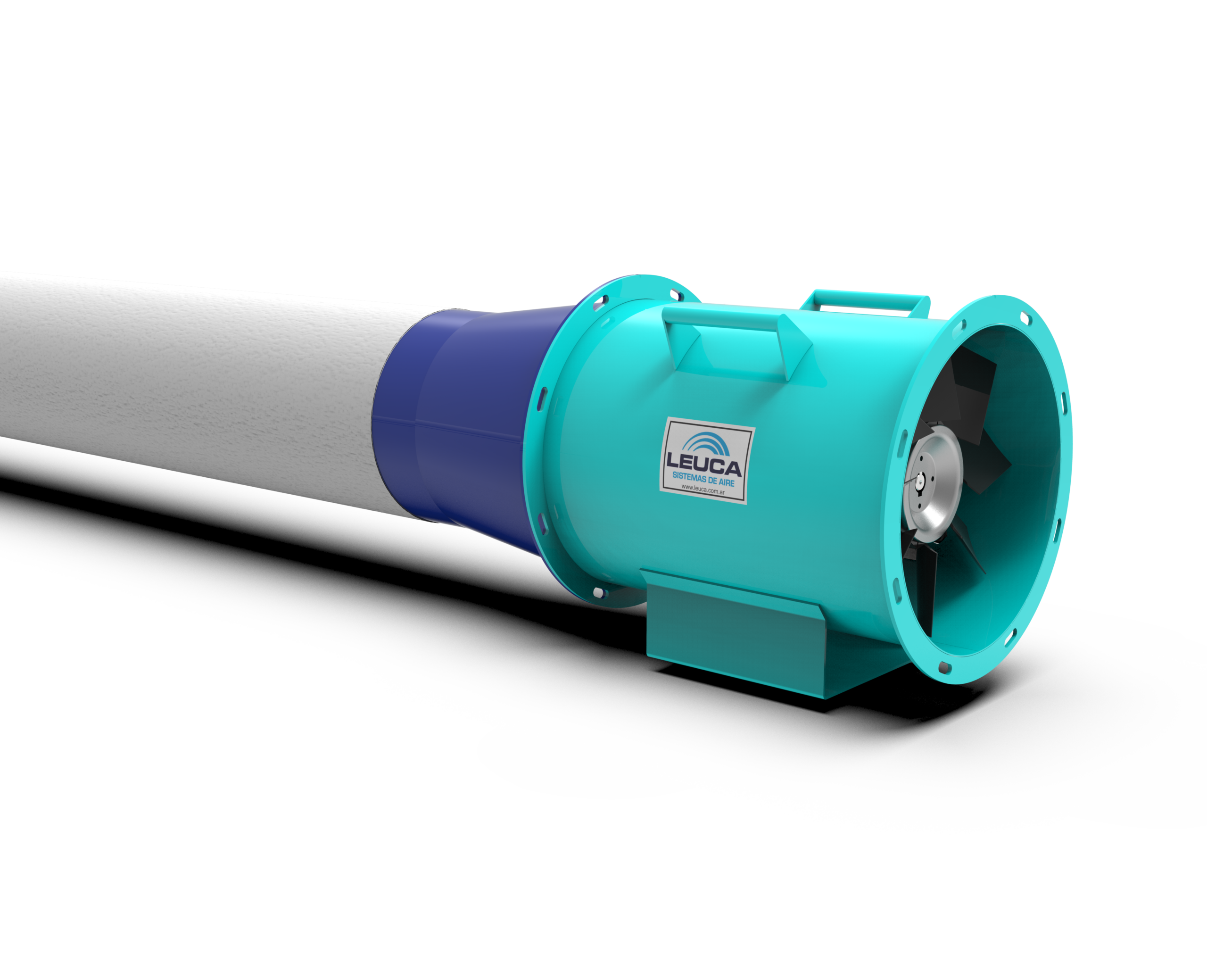

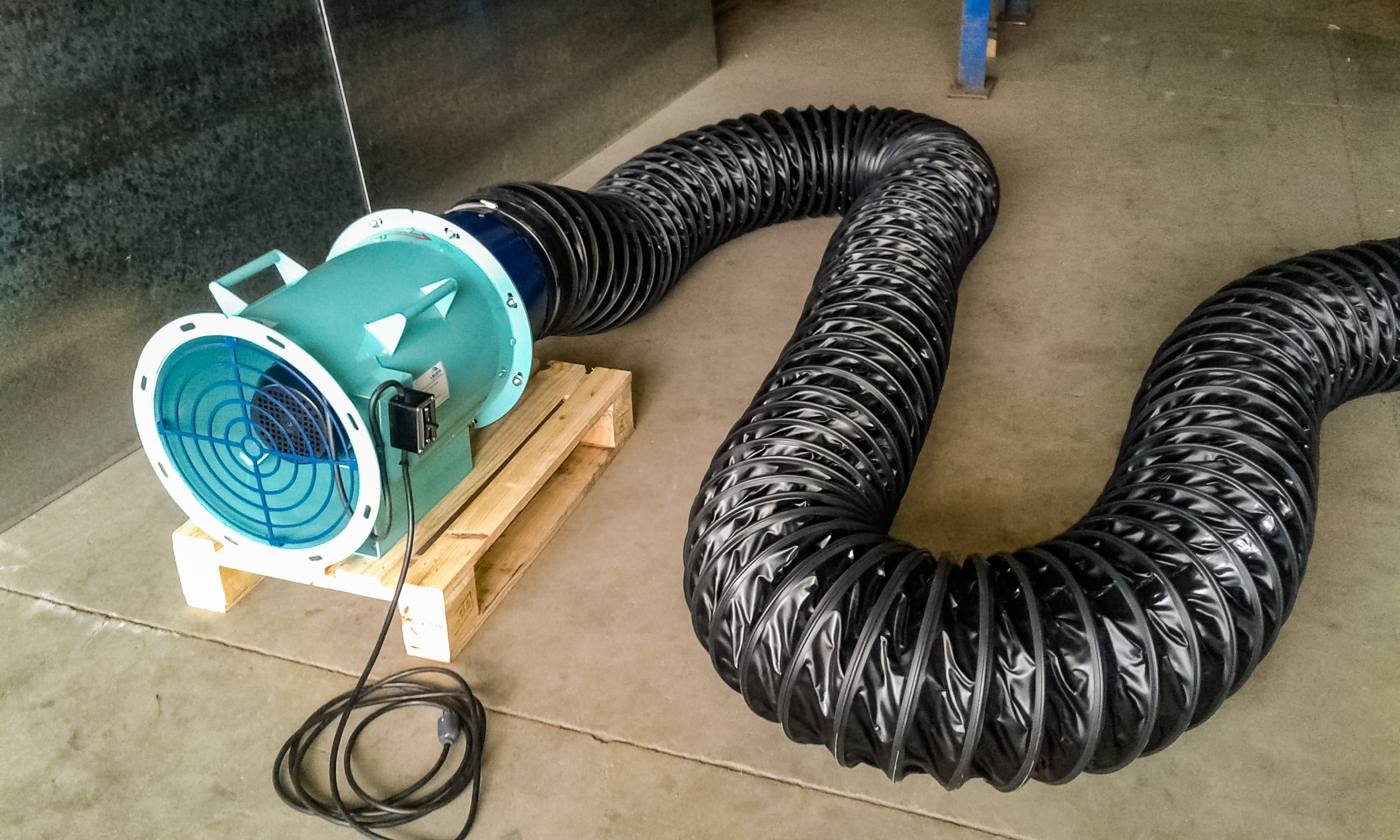

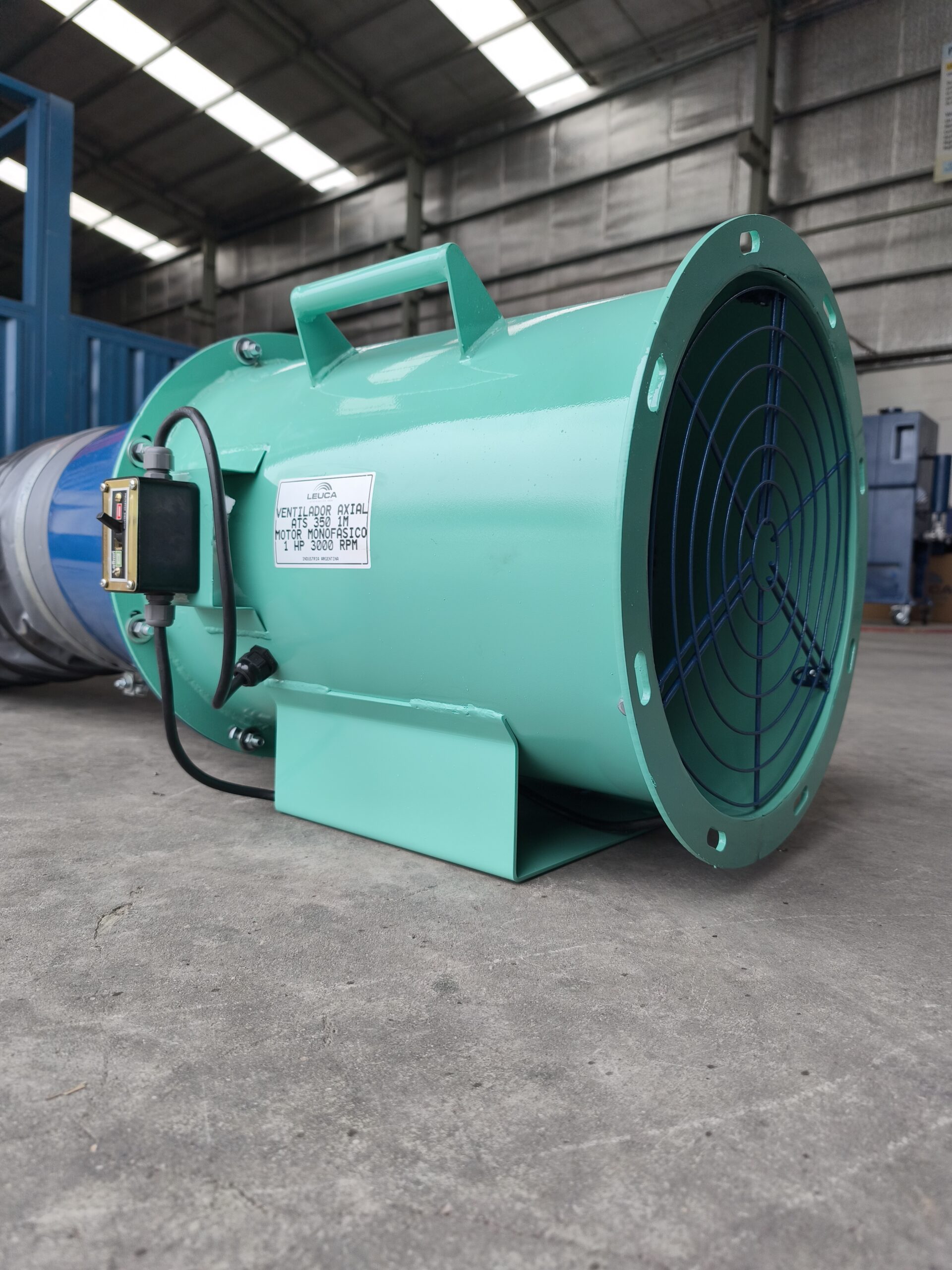

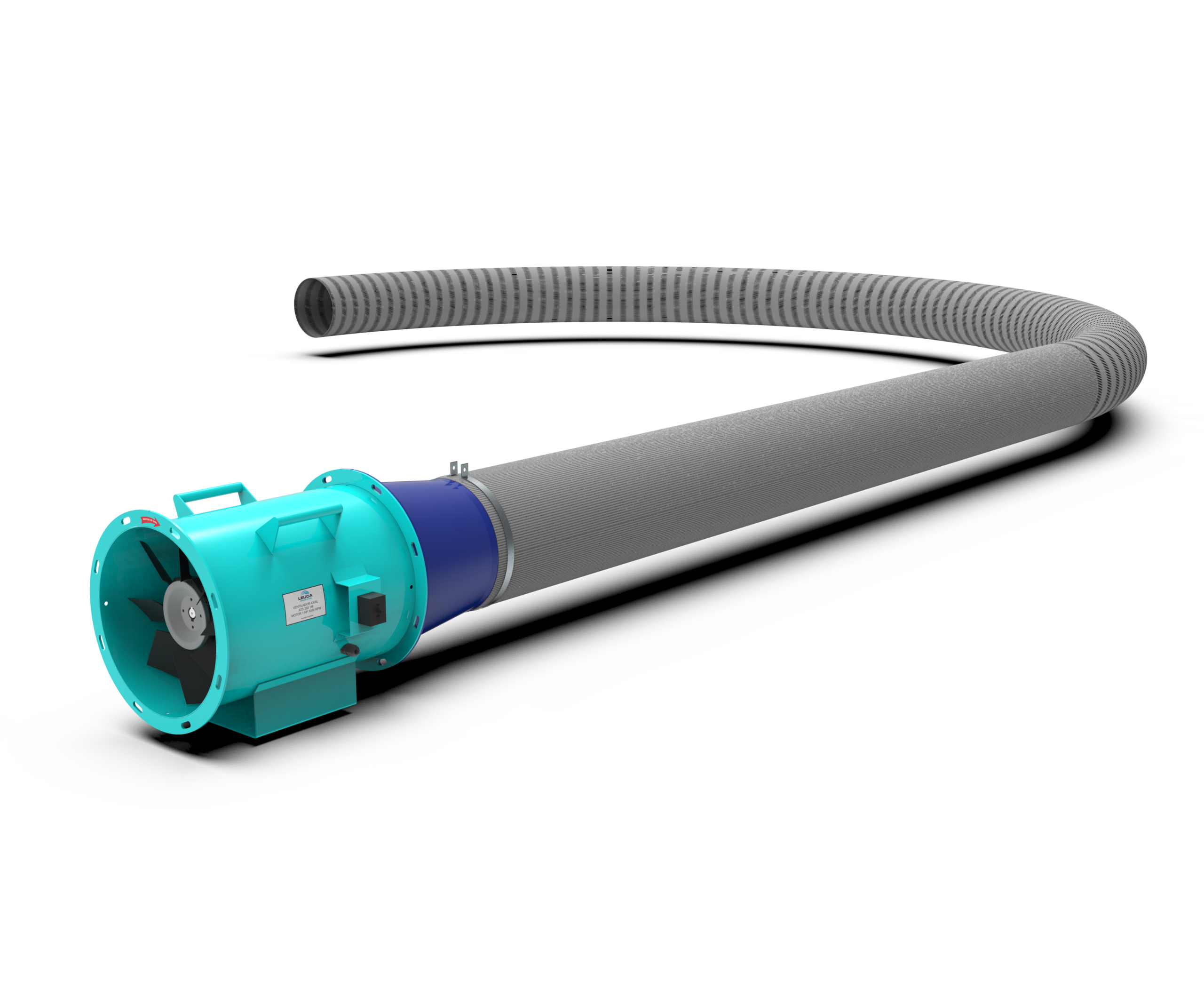

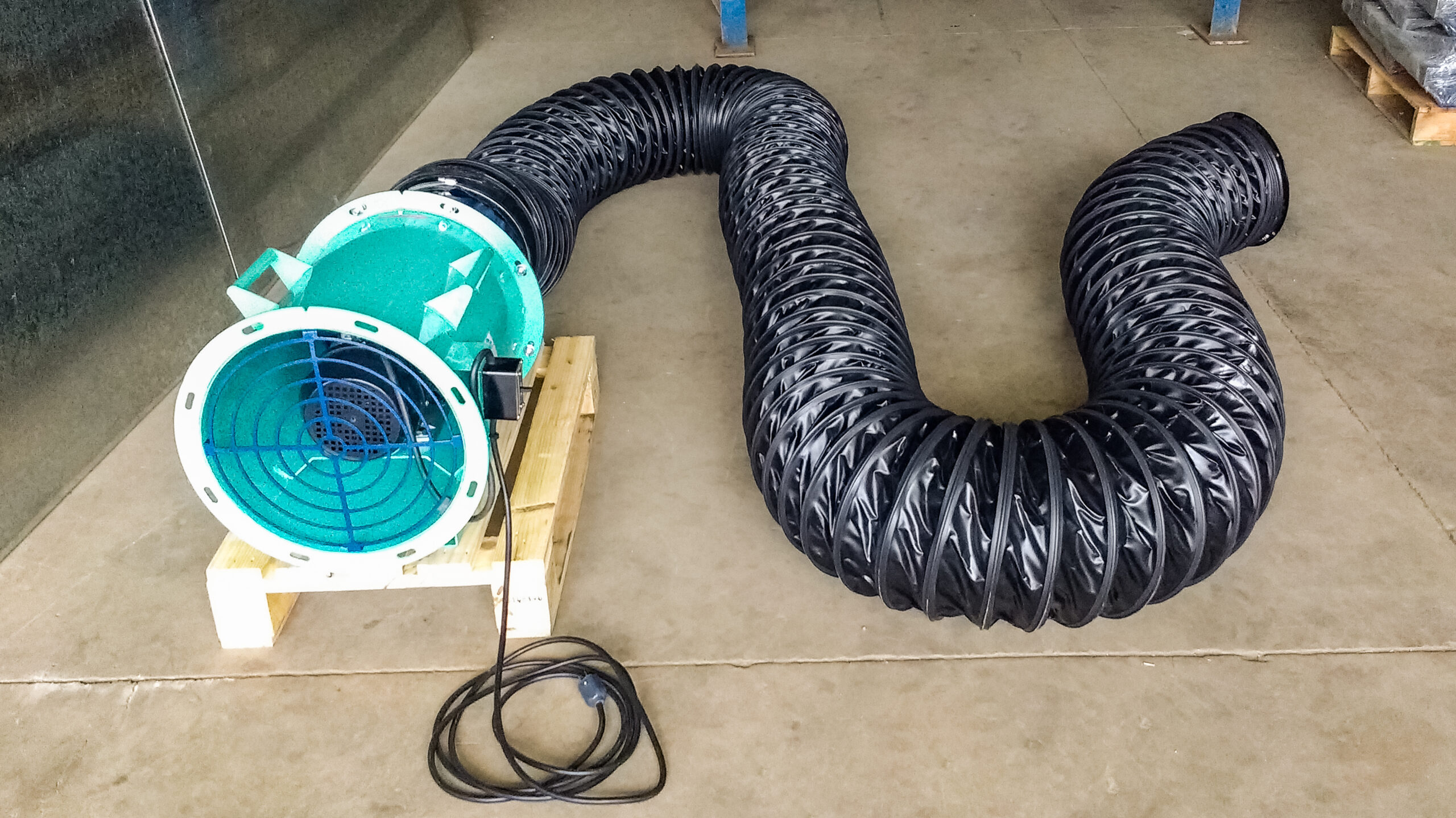

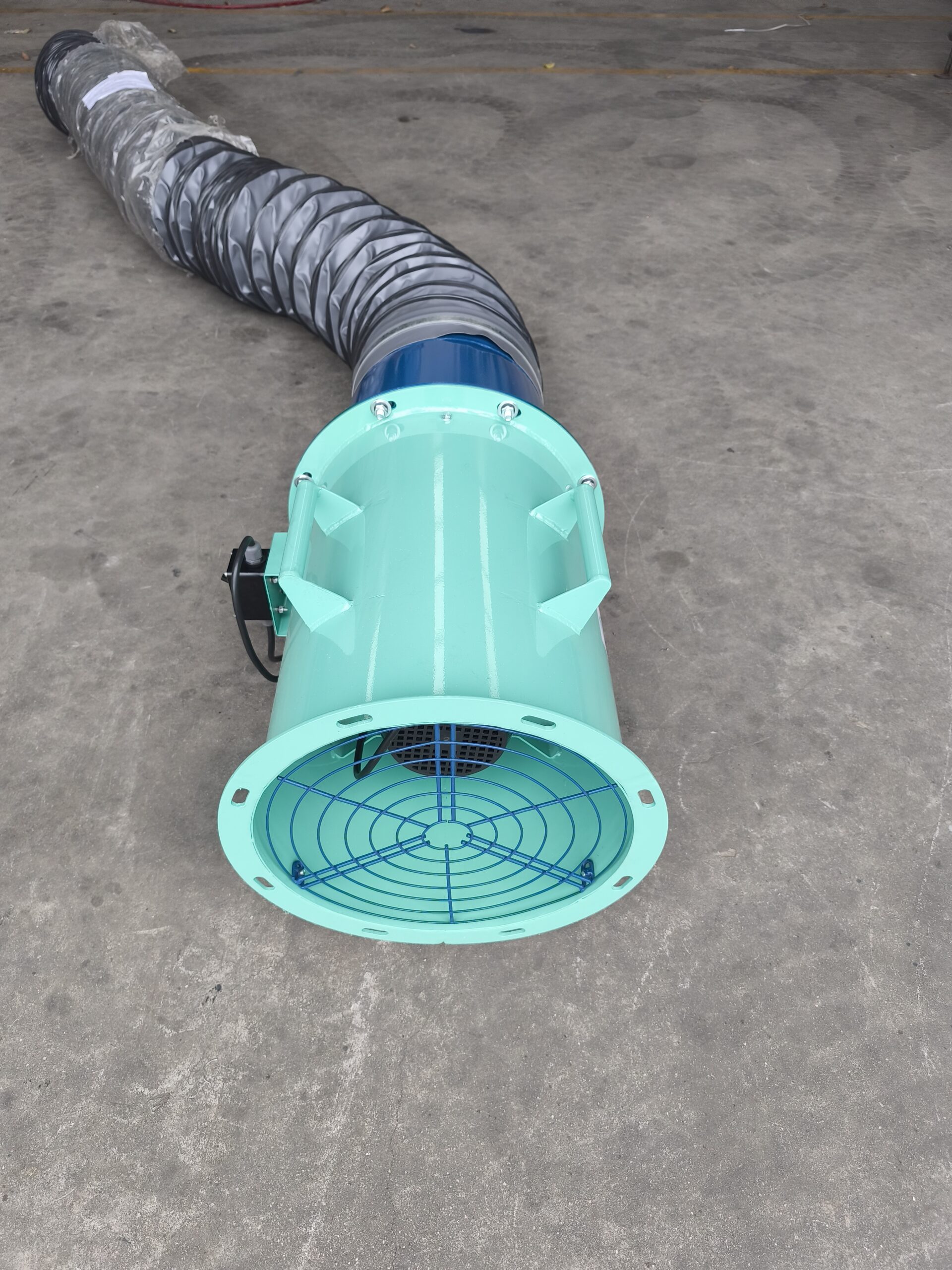

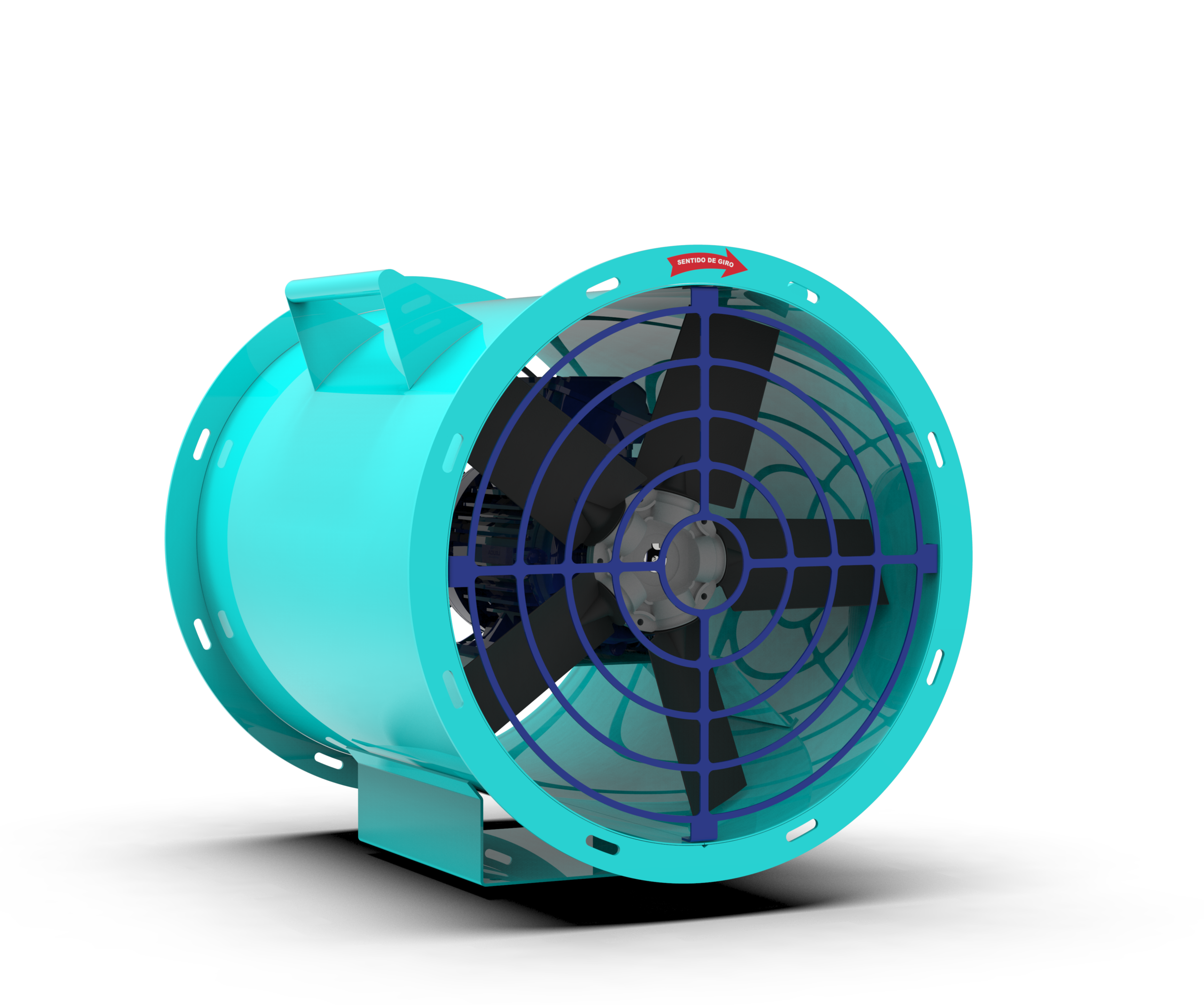

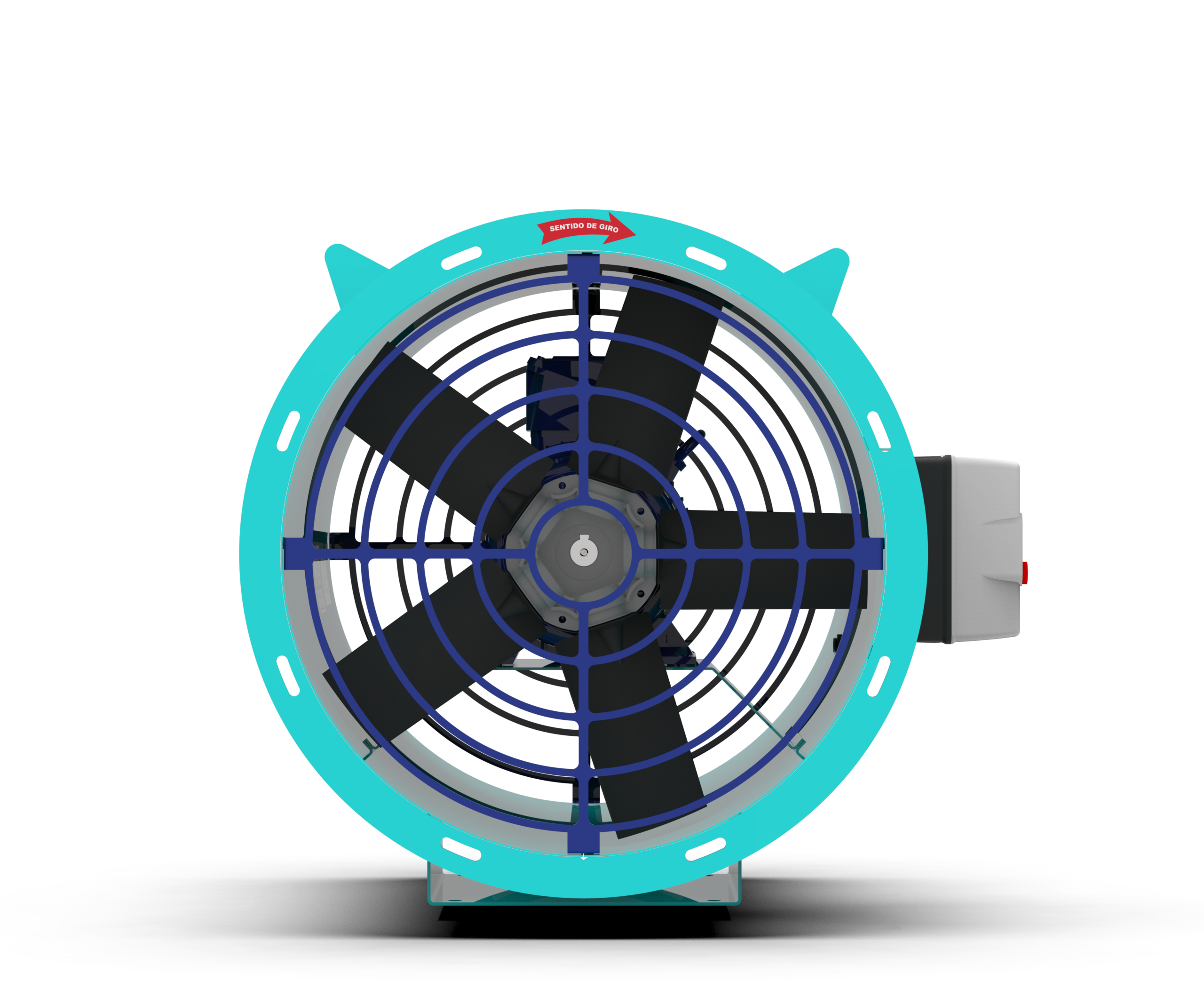

Ventilador Axial Portátil – APB-H

Un ventilador versátil y robusto, diseñado para ambientes de trabajo donde se requiere movilidad y dirección ajustable del flujo de aire. Ideal para control de humedad, dispersión de polvo y procesos de secado.

Características destacadas:

Motores IEC (trifásico) o NEMA (monofásico).
Tobera con enderezador de flujo.
Tablero de encendido con protección IP65 en equipos trifásicos.
Acabado anticorrosivo en poliuretano.

Ficha técnica

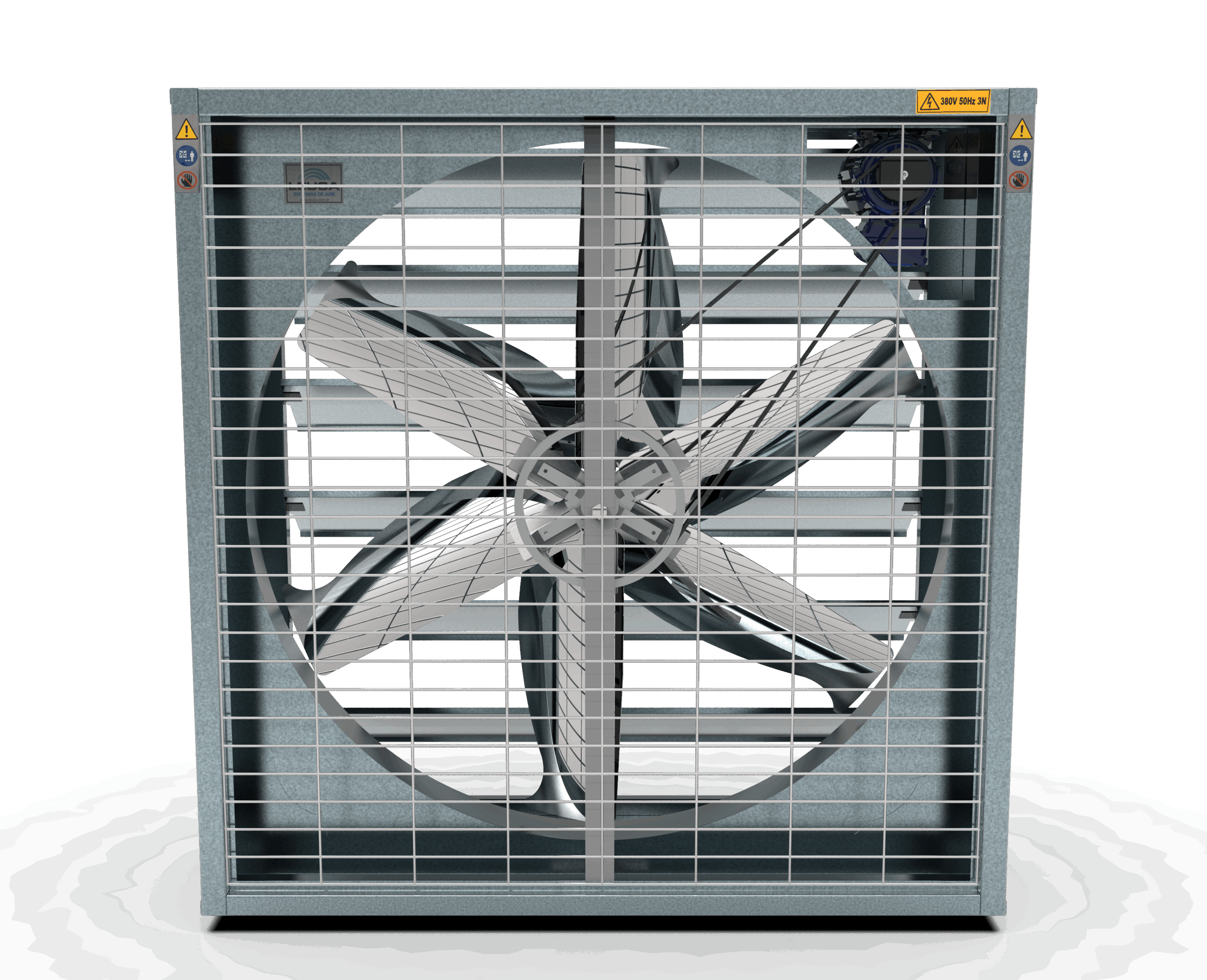

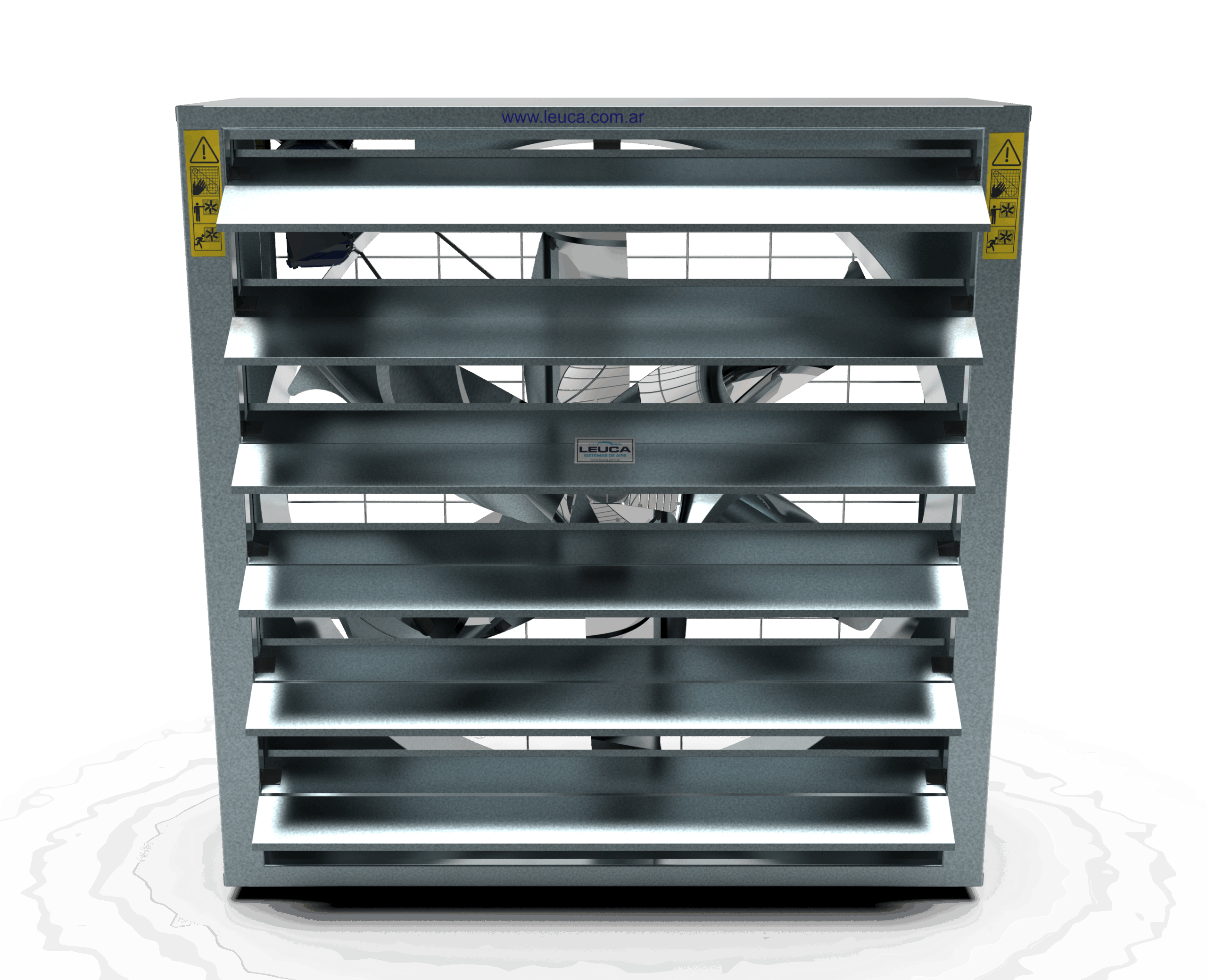

Ventilador Axial Modular AMG

Desarrollado para galpones y grandes superficies, este modelo incluye un gabinete de acero galvanizado con persiana frontal de apertura automática. Ofrece un excelente caudal con bajo nivel sonoro y mínimo consumo energético.

Características destacadas:

Estructura galvanizada con hélice de acero inoxidable AISI 430.
Bajo peso, fácil instalación y gran durabilidad.
Sistema neumático de apertura/cierre.
Alta estanqueidad cuando está apagado.

Modelo Pm/R	Tipo	Giro	Hélice (rpm)	Caudal a boca libre (m³/h)	Presión (Pa)	Potencia (hp)	Nivel sonoro (dB)	Peso aprox. (kg)	ØA (mm)	B (mm)	C (mm)
AMG-800	Extractor	Unidireccional	612	20000	75	0,5	70	50	710	800	400
AMG-1000	Extractor	Unidireccional	513	25000	70	0,75	70	60	900	1000	400
AMG-1100	Extractor	Unidireccional	513	32500	70	1	70	70	1000	1100	400
AMG-1400	Extractor	Unidireccional	427	44000	56	1,5	65	85	1250	1380	400

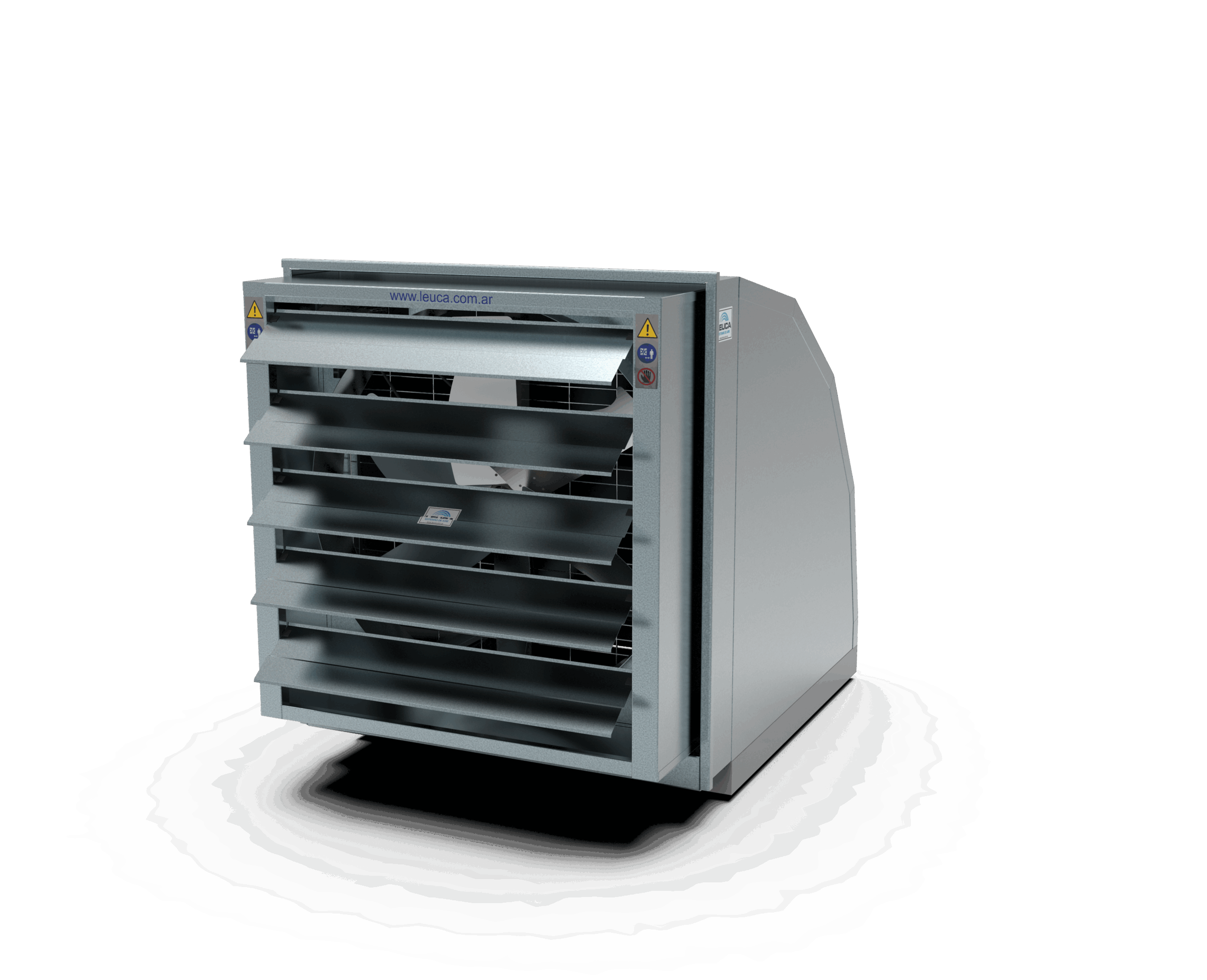

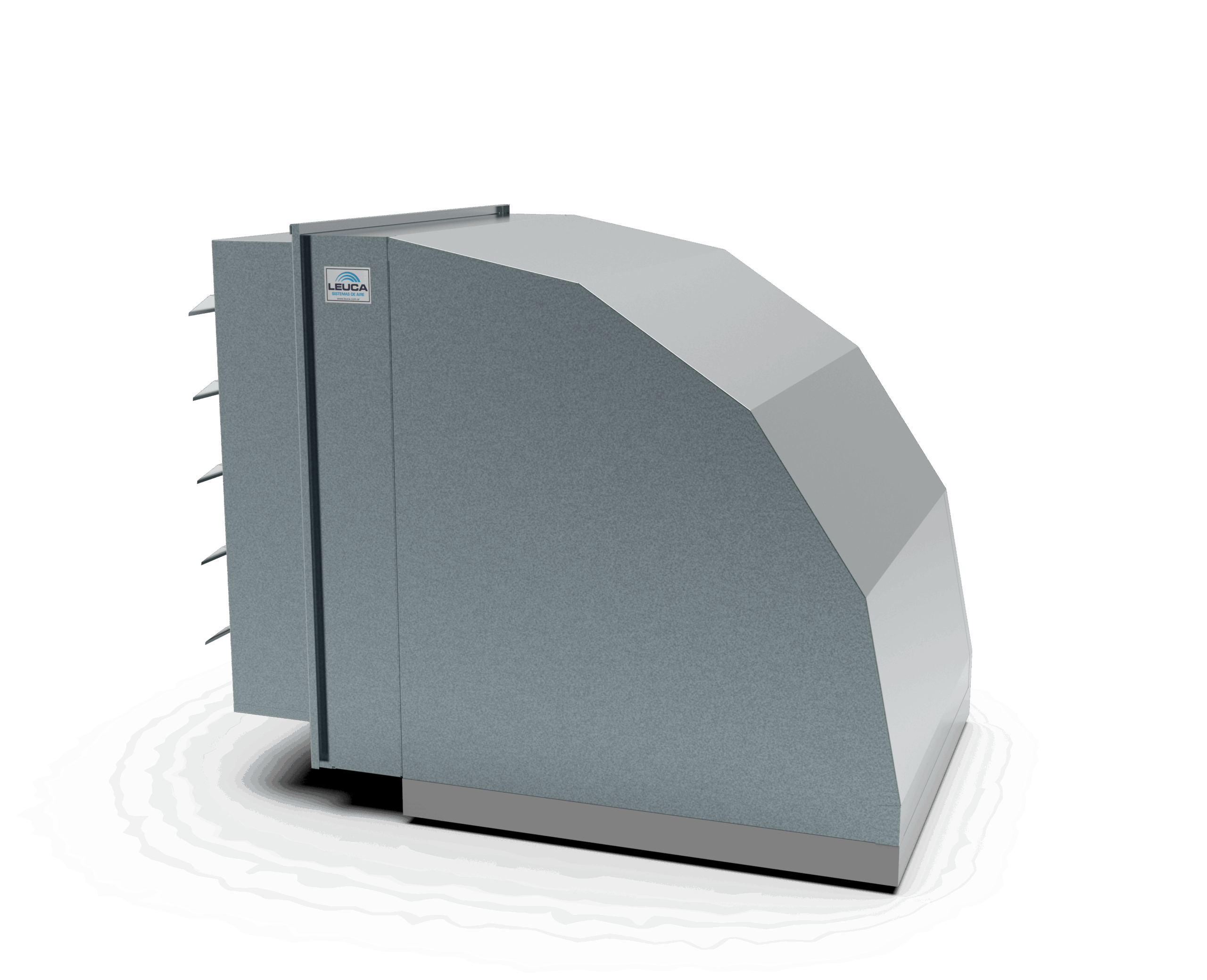

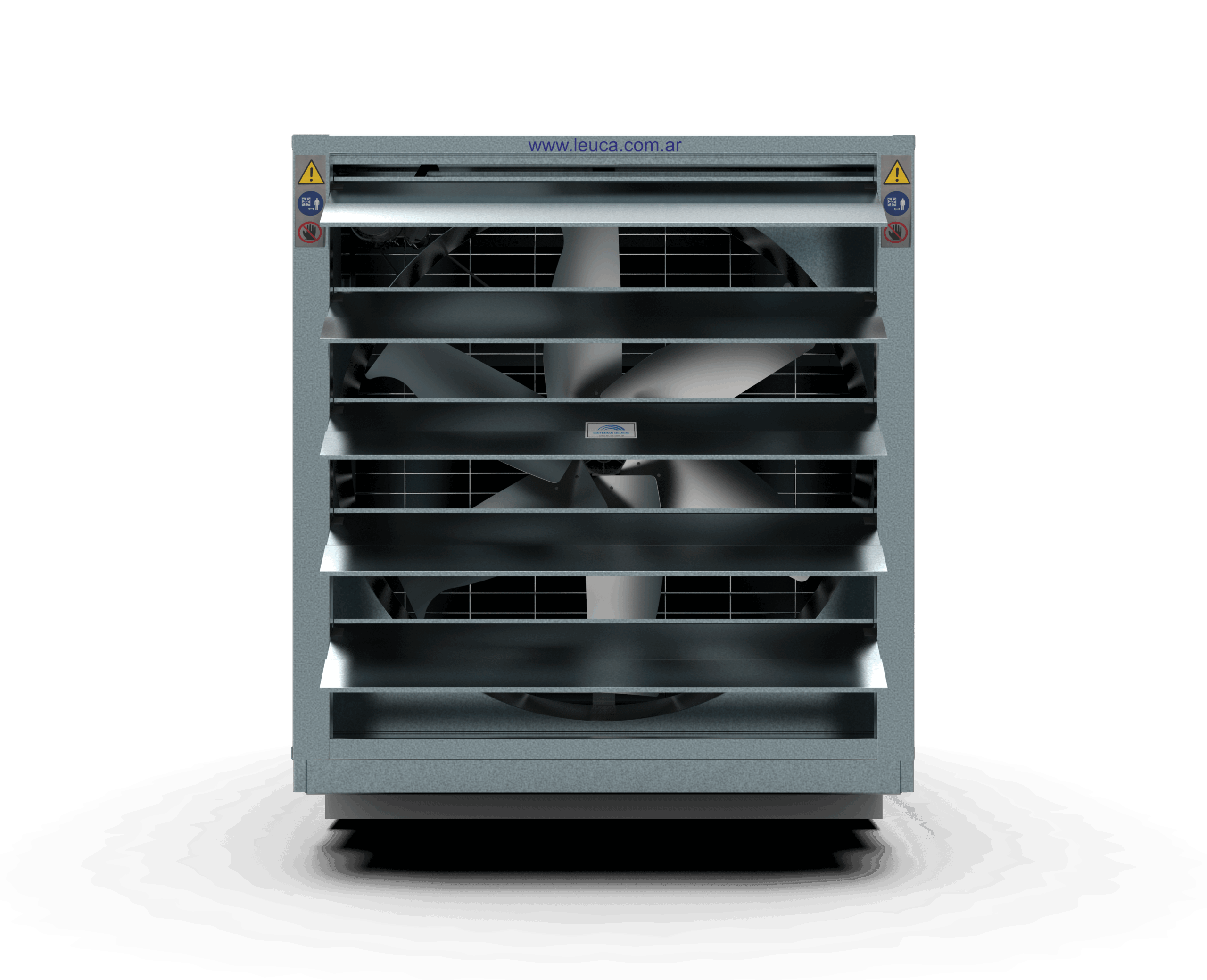

Ventilador Axial Modular Para Techo AMG – GT

Este modelo especializado para techos combina potencia y estética. Su diseño galvanizado con persiana automática es ideal para eliminar exceso de calor, humedad o contaminantes. Se adapta a diferentes formas de cubierta mediante adaptaciones específicas.

Características destacadas:

Gran caudal con bajo nivel de ruido.
Ahorro energético y bajo mantenimiento.
Instalación sencilla y segura.
Alta eficiencia de sellado.

Ficha técnica AMG – GT 800

Ficha técnica AMG – GT 1000

Ficha técnica AMG – GT 1100

Ficha técnica AMG – GT 1400

Modelo	A (mm)	B (mm)	C (mm)	D (mm)	Ds (mm)	Dd (mm)	E (mm)	F (mm)	G (mm)	Peso(*) (kg)
LKM 05	160	70	980	245	140	100	140	150	736	16
LKM 10	185	100	1260	320	180	130	190	190	852	22
LKM 20	230	100	1576	400	225	160	240	240	975	32
LKM 35	285	125	1937	500	250	200	300	297	1123	51
LKM 50	350	160	1937	500	250	200	300	310	1123	52
LKM 65	445	200	2622	700	400	300	420	419	1403	93
LKM 100	560	300	3815	1000	550	400	600	615	1846	232
LKM 120	655	340	4464	1200	625	425	650	698	2066	301
LKM 130	750	400	5162	1300	700	450	700	789	2329	392
LKM 160	1100	500	5556	1600	800	550	900	1050	2667	700
LKM 180	1310	500	6356	1800	1000	650	950	1157	2921	905
LKM 200	1500	700	7292	2000	1250	800	1100	1310	3303	1170
LKM 235	1850	800	8630	2350	1500	950	1200	1440	3824	1575

Modelo	A (mm)	B (mm)	C (mm)	D (mm)	Ds (mm)	Dd (mm)	E (mm)	F (mm)	G (mm)	Peso(*) (kg)
LKM 05	160	70	980	245	140	100	140	150	736	16
LKM 10	185	100	1260	320	180	130	190	190	852	22
LKM 20	230	100	1576	400	225	160	240	240	975	32
LKM 35	285	125	1937	500	250	200	300	297	1123	51
LKM 50	350	160	1937	500	250	200	300	310	1123	52
LKM 65	445	200	2622	700	400	300	420	419	1403	93
LKM 100	560	300	3815	1000	550	400	600	615	1846	232
LKM 120	655	340	4464	1200	625	425	650	698	2066	301
LKM 130	750	400	5162	1300	700	450	700	789	2329	392
LKM 160	1100	500	5556	1600	800	550	900	1050	2667	700
LKM 180	1310	500	6356	1800	1000	650	950	1157	2921	905
LKM 200	1500	700	7292	2000	1250	800	1100	1310	3303	1170
LKM 235	1850	800	8630	2350	1500	950	1200	1440	3824	1575

Modelo	A (mm)	B (mm)	C (mm)	D (mm)	Ds (mm)	Dd (mm)	E (mm)	F (mm)	G (mm)	Peso(*) (kg)
LKM 05	160	70	980	245	140	100	140	150	736	16
LKM 10	185	100	1260	320	180	130	190	190	852	22
LKM 20	230	100	1576	400	225	160	240	240	975	32
LKM 35	285	125	1937	500	250	200	300	297	1123	51
LKM 50	350	160	1937	500	250	200	300	310	1123	52
LKM 65	445	200	2622	700	400	300	420	419	1403	93
LKM 100	560	300	3815	1000	550	400	600	615	1846	232
LKM 120	655	340	4464	1200	625	425	650	698	2066	301
LKM 130	750	400	5162	1300	700	450	700	789	2329	392
LKM 160	1100	500	5556	1600	800	550	900	1050	2667	700
LKM 180	1310	500	6356	1800	1000	650	950	1157	2921	905
LKM 200	1500	700	7292	2000	1250	800	1100	1310	3303	1170
LKM 235	1850	800	8630	2350	1500	950	1200	1440	3824	1575

Modelo	A (mm)	B (mm)	C (mm)	D (mm)	Ds (mm)	Dd (mm)	E (mm)	F (mm)	G (mm)	Peso(*) (kg)
LKM 05	160	70	980	245	140	100	140	150	736	16
LKM 10	185	100	1260	320	180	130	190	190	852	22
LKM 20	230	100	1576	400	225	160	240	240	975	32
LKM 35	285	125	1937	500	250	200	300	297	1123	51
LKM 50	350	160	1937	500	250	200	300	310	1123	52
LKM 65	445	200	2622	700	400	300	420	419	1403	93
LKM 100	560	300	3815	1000	550	400	600	615	1846	232
LKM 120	655	340	4464	1200	625	425	650	698	2066	301
LKM 130	750	400	5162	1300	700	450	700	789	2329	392
LKM 160	1100	500	5556	1600	800	550	900	1050	2667	700
LKM 180	1310	500	6356	1800	1000	650	950	1157	2921	905
LKM 200	1500	700	7292	2000	1250	800	1100	1310	3303	1170
LKM 235	1850	800	8630	2350	1500	950	1200	1440	3824	1575

Modelo	A (mm)	B (mm)	C (mm)	D (mm)	Ds (mm)	Dd (mm)	E (mm)	F (mm)	G (mm)	Peso(*) (kg)
LKM 05	160	70	980	245	140	100	140	150	736	16
LKM 10	185	100	1260	320	180	130	190	190	852	22
LKM 20	230	100	1576	400	225	160	240	240	975	32
LKM 35	285	125	1937	500	250	200	300	297	1123	51
LKM 50	350	160	1937	500	250	200	300	310	1123	52
LKM 65	445	200	2622	700	400	300	420	419	1403	93
LKM 100	560	300	3815	1000	550	400	600	615	1846	232
LKM 120	655	340	4464	1200	625	425	650	698	2066	301
LKM 130	750	400	5162	1300	700	450	700	789	2329	392
LKM 160	1100	500	5556	1600	800	550	900	1050	2667	700
LKM 180	1310	500	6356	1800	1000	650	950	1157	2921	905
LKM 200	1500	700	7292	2000	1250	800	1100	1310	3303	1170
LKM 235	1850	800	8630	2350	1500	950	1200	1440	3824	1575

Ventiladores axiales

Descripción

Beneficios

Características

Aplicaciones

Modelos

Ventilador Axial de Ducto Simple – ADS

Ventilador Axial de Ducto Doble – ADD

Ventilador Axial de Muro – AMS

Ventilador Axial de Techo – AET

Ventilador Axial Portátil – APB-H

Ventilador Axial Modular AMG

Ventilador Axial Modular Para Techo AMG – GT

Galería

Otras empresas del Grupo Leuca

Planta Fabril

Of. C.A.B.A.
