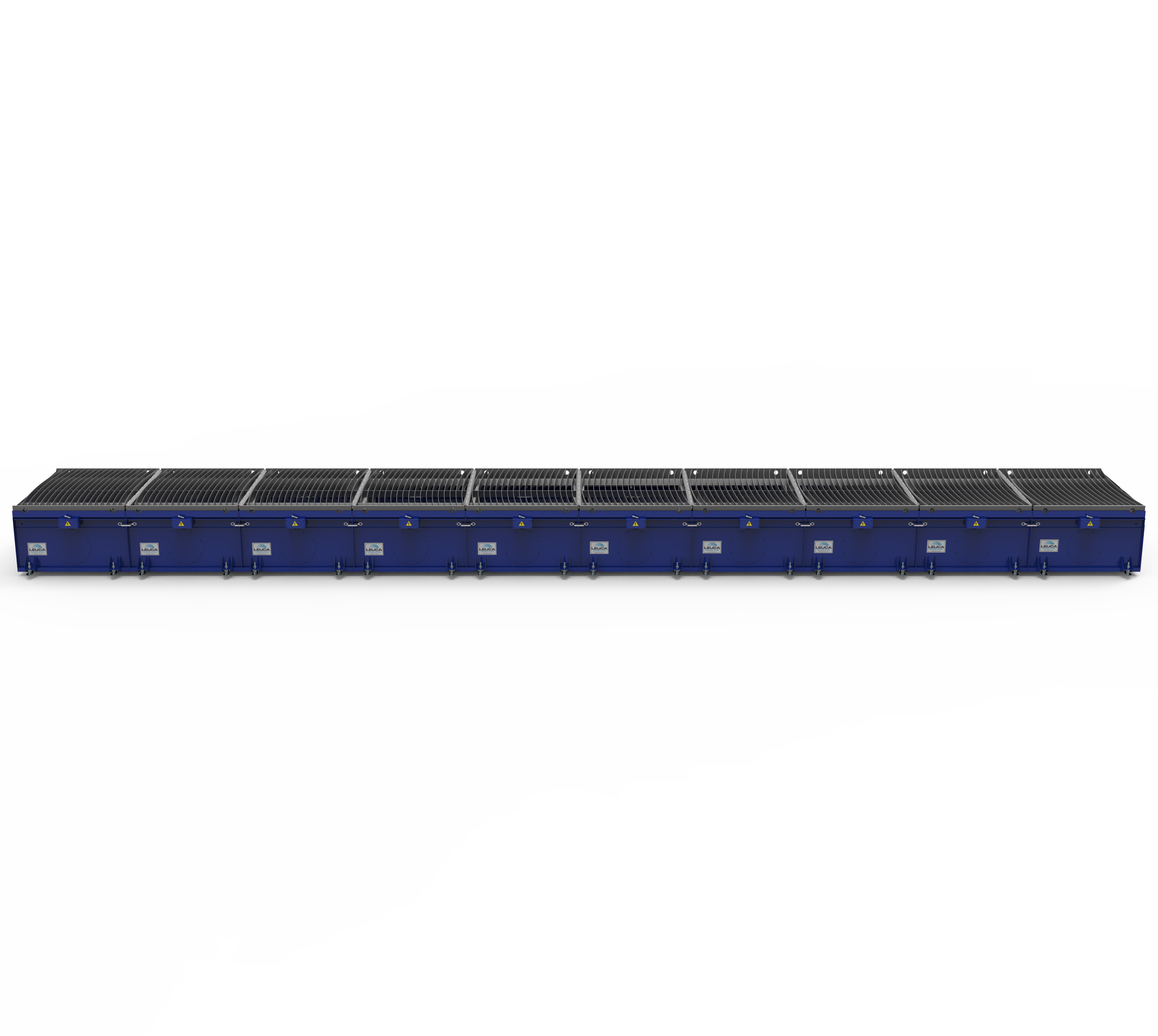

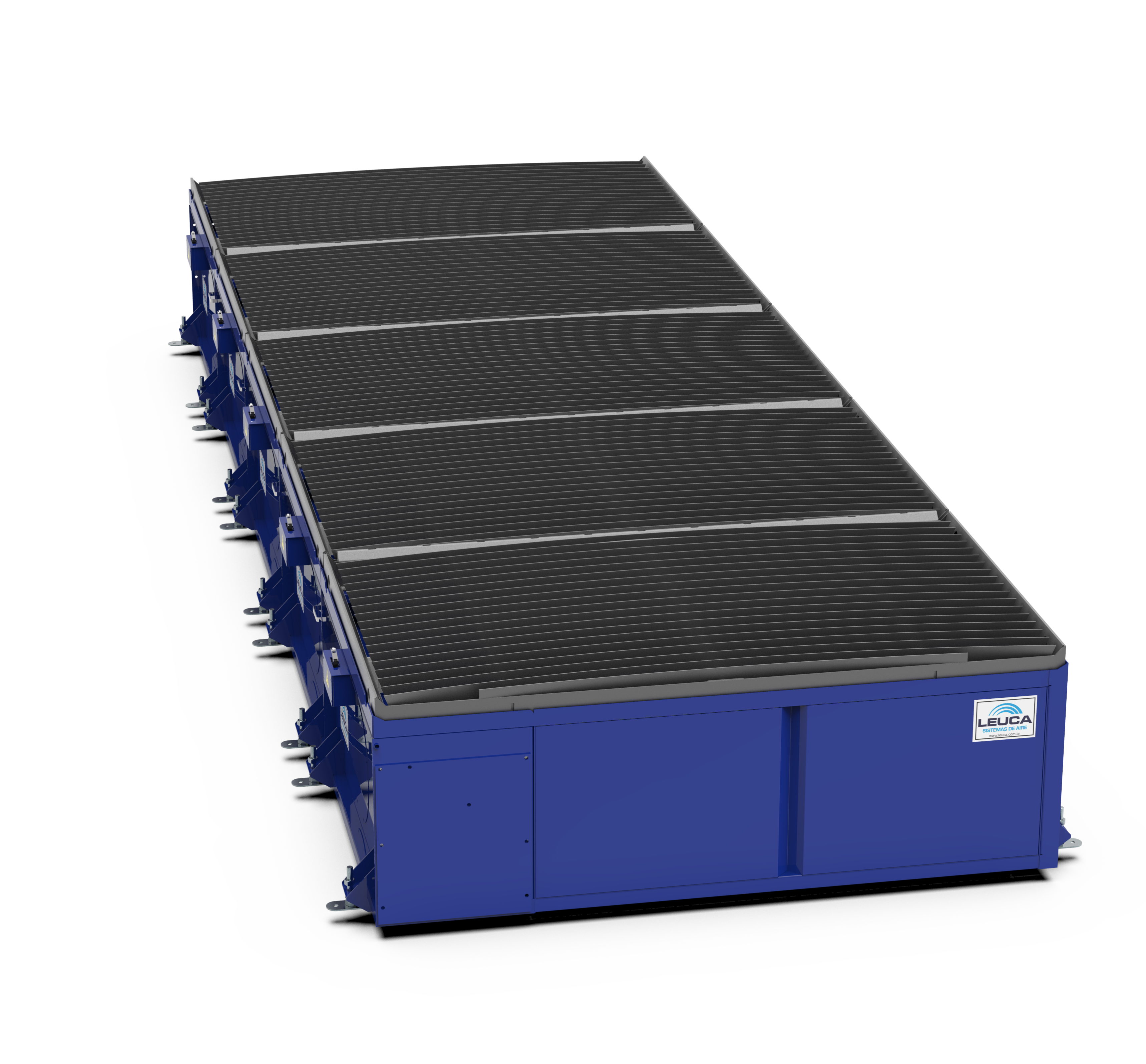

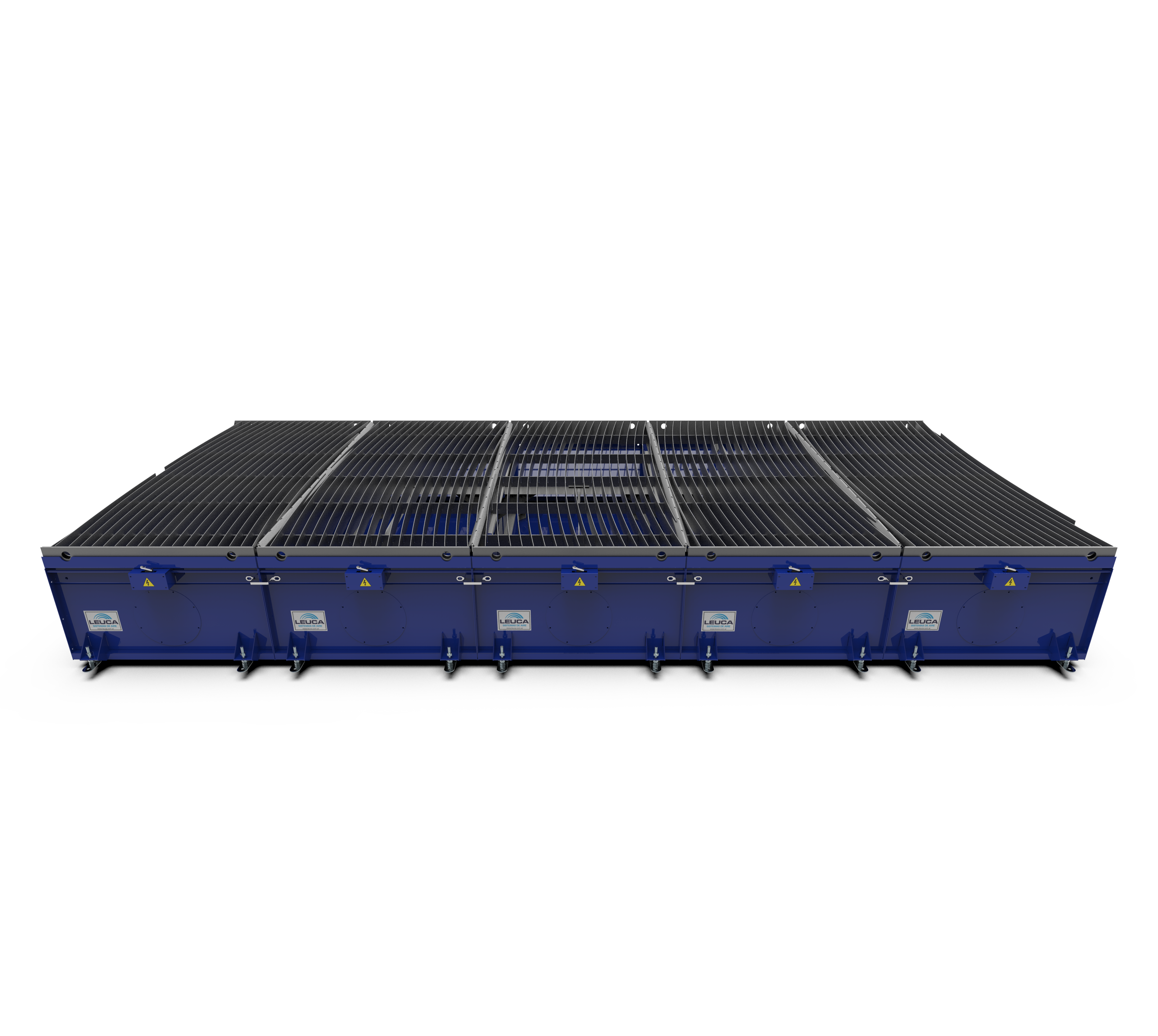

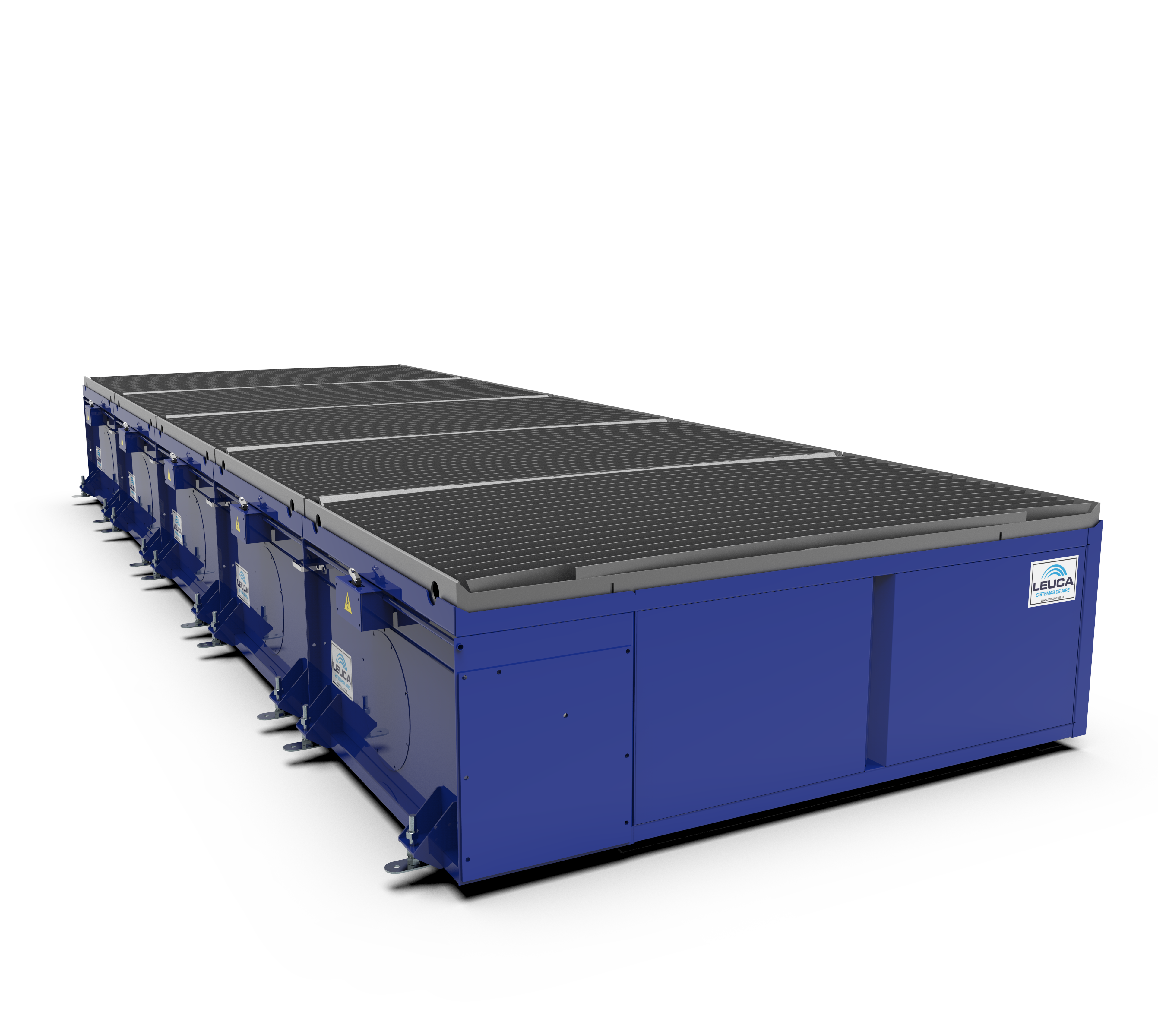

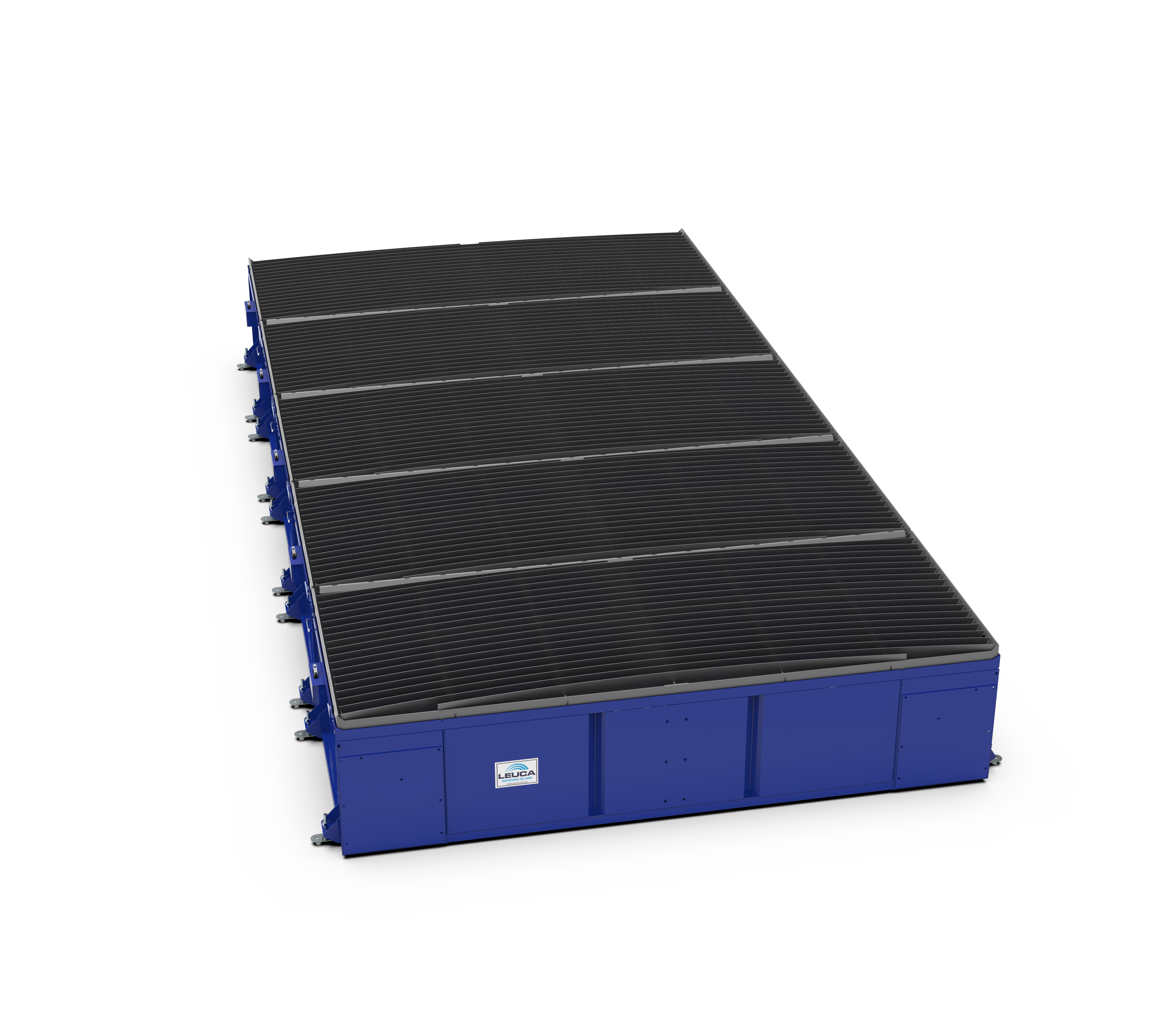

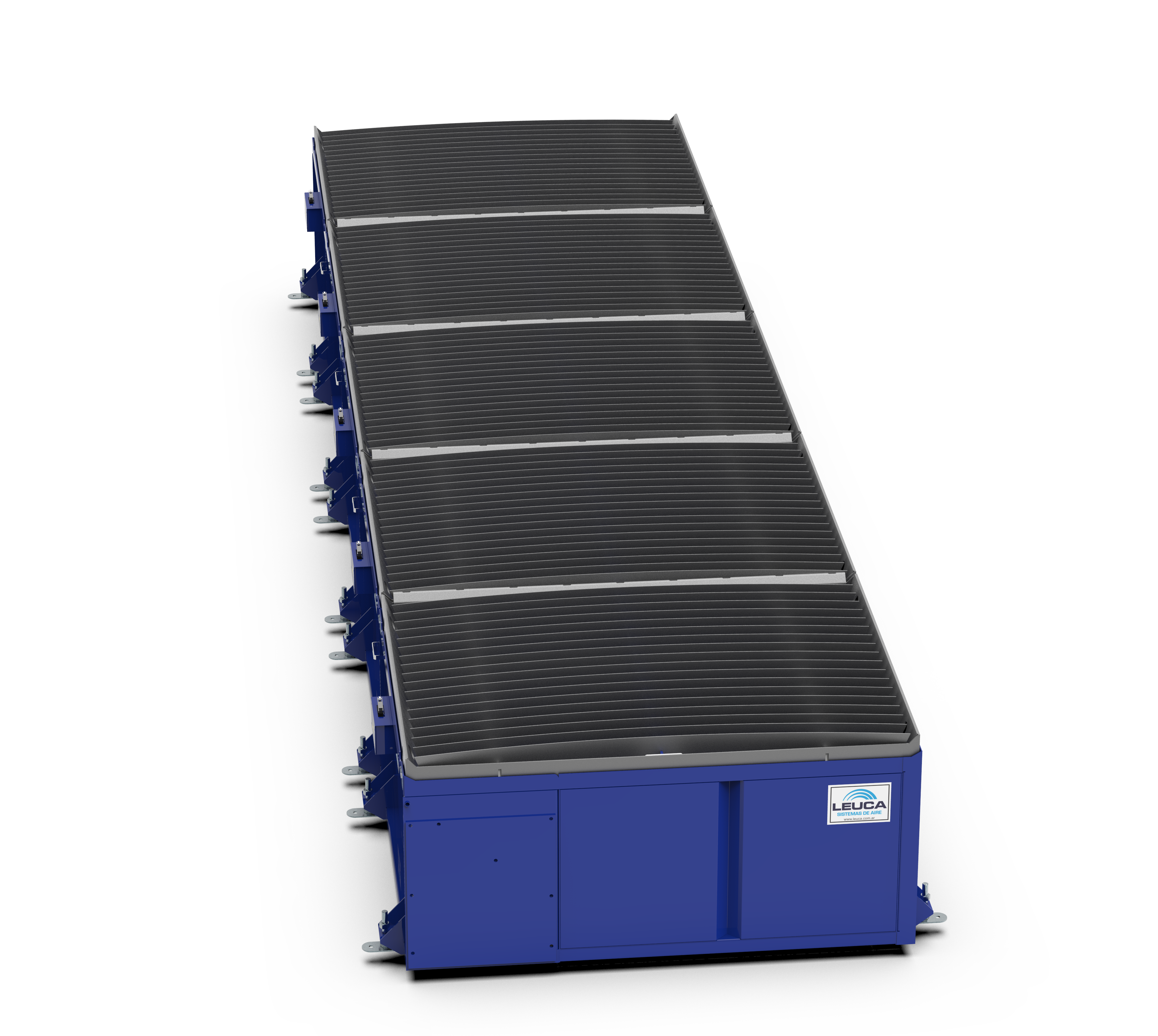

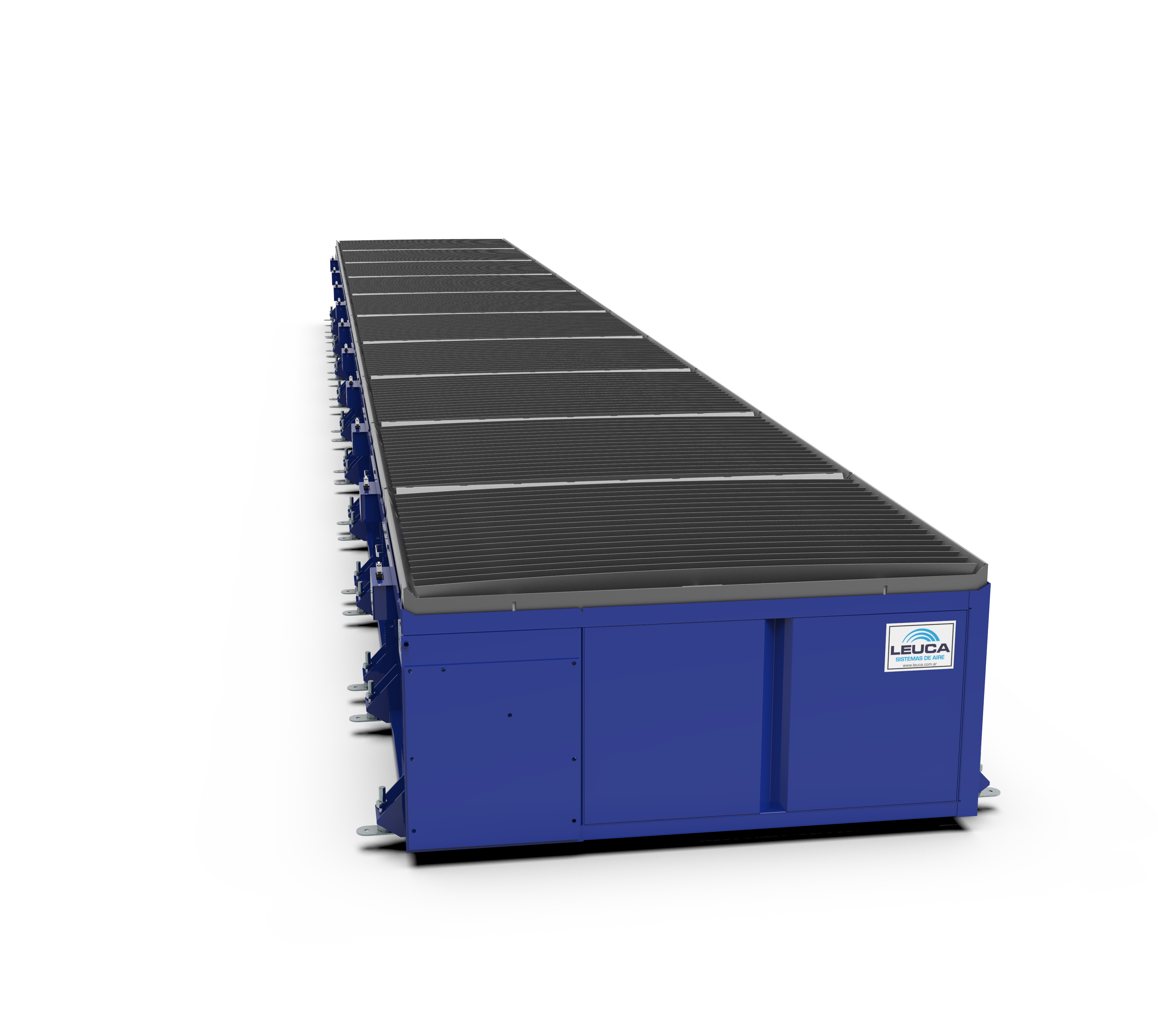

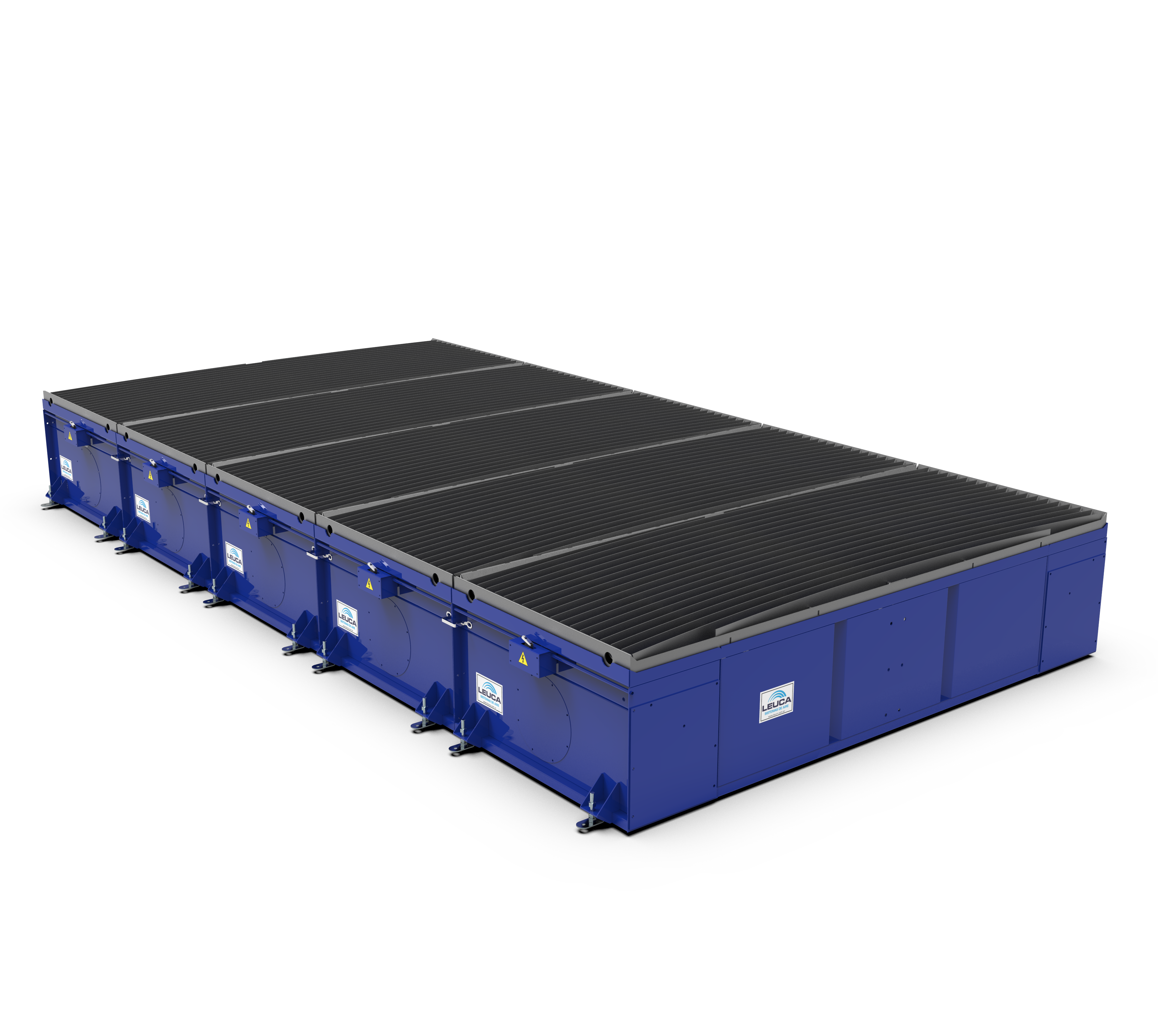

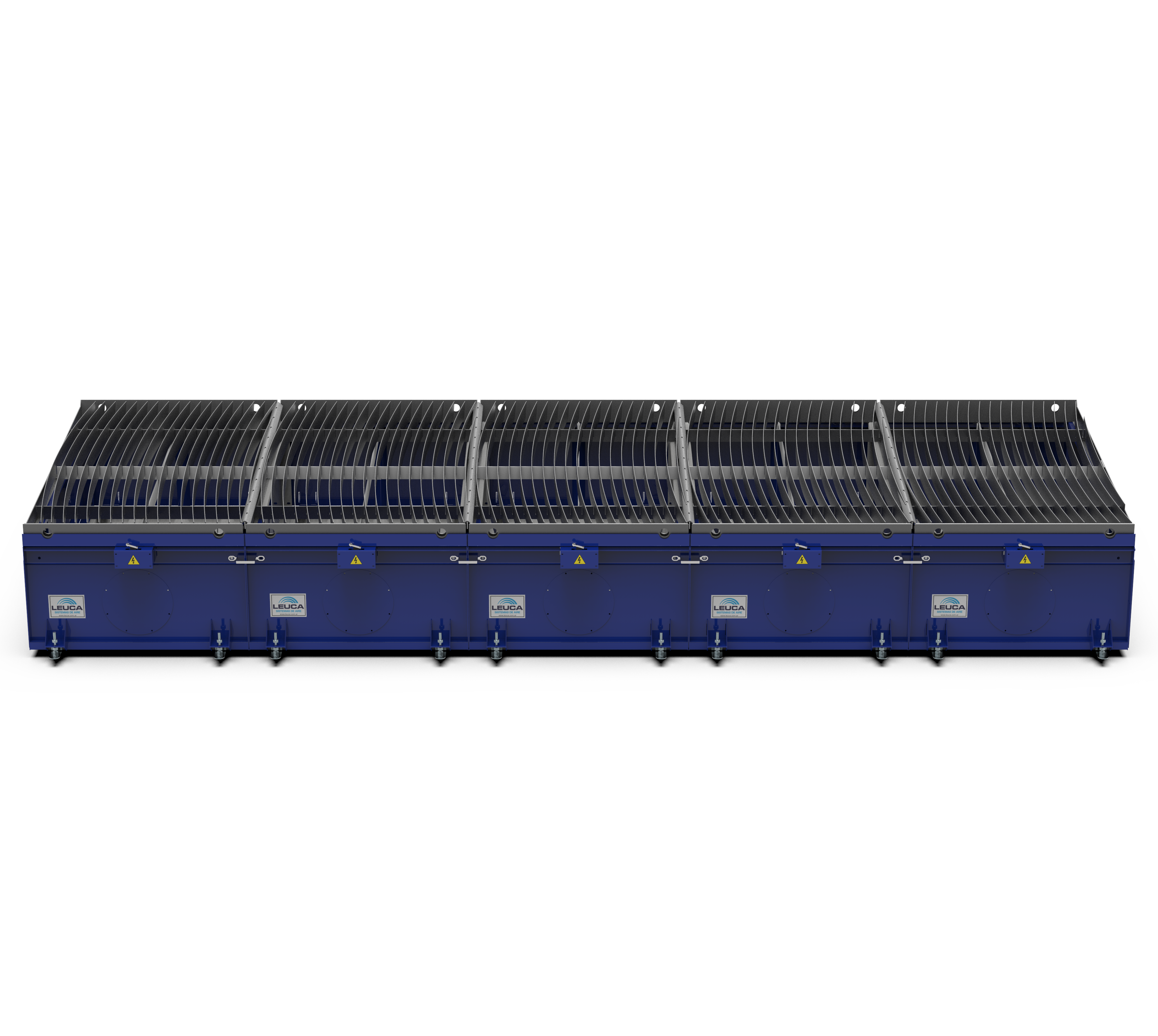

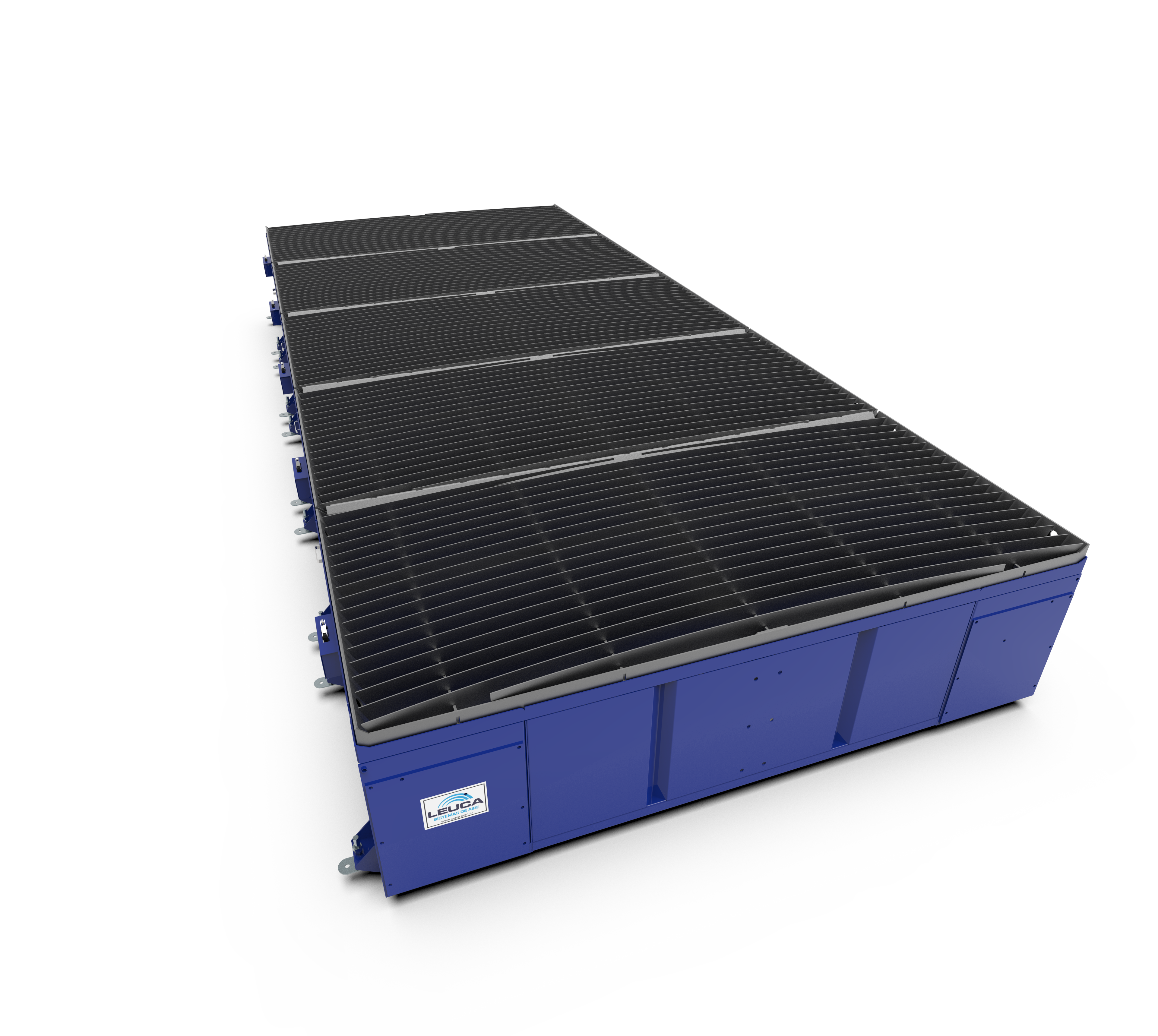

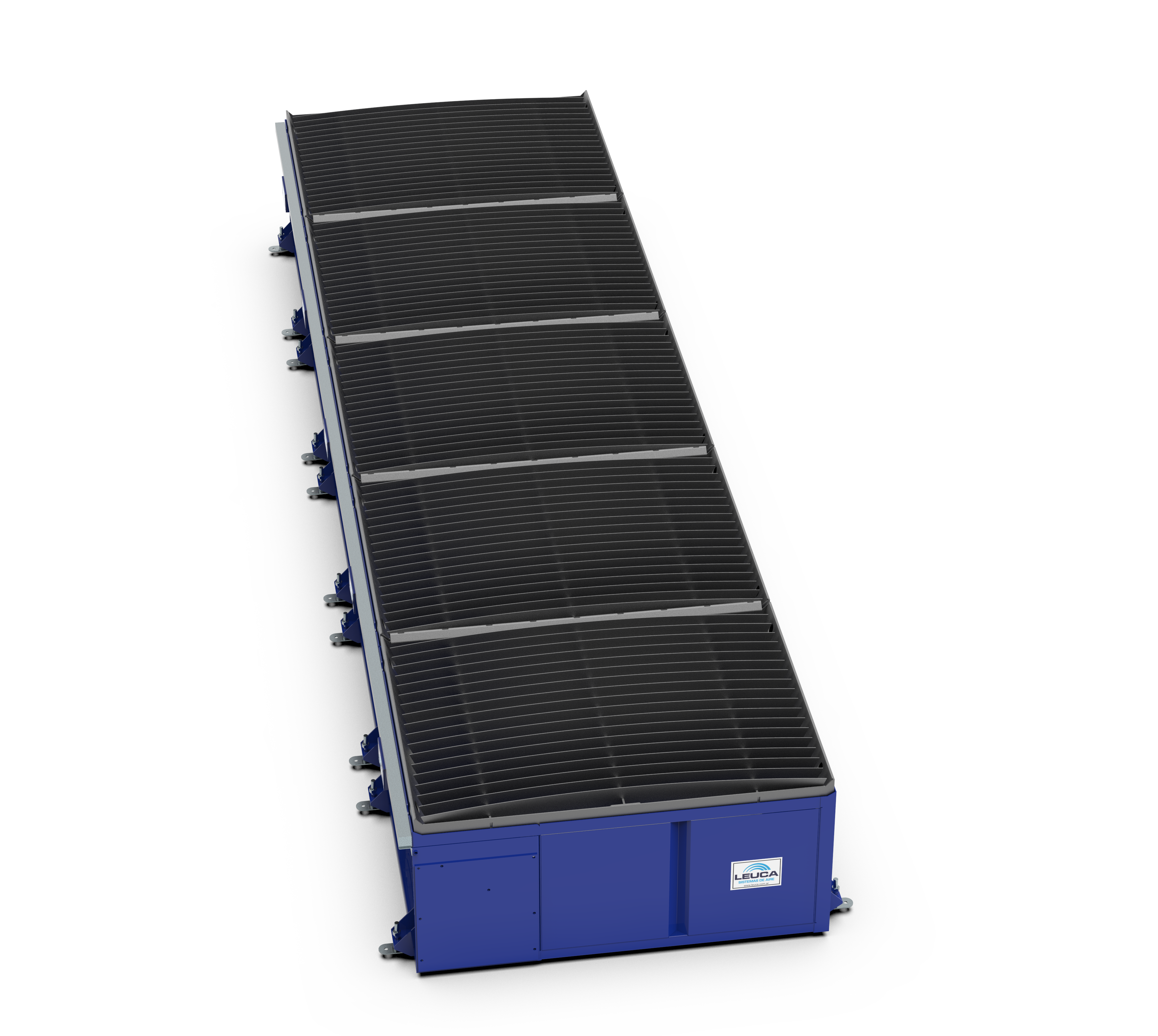

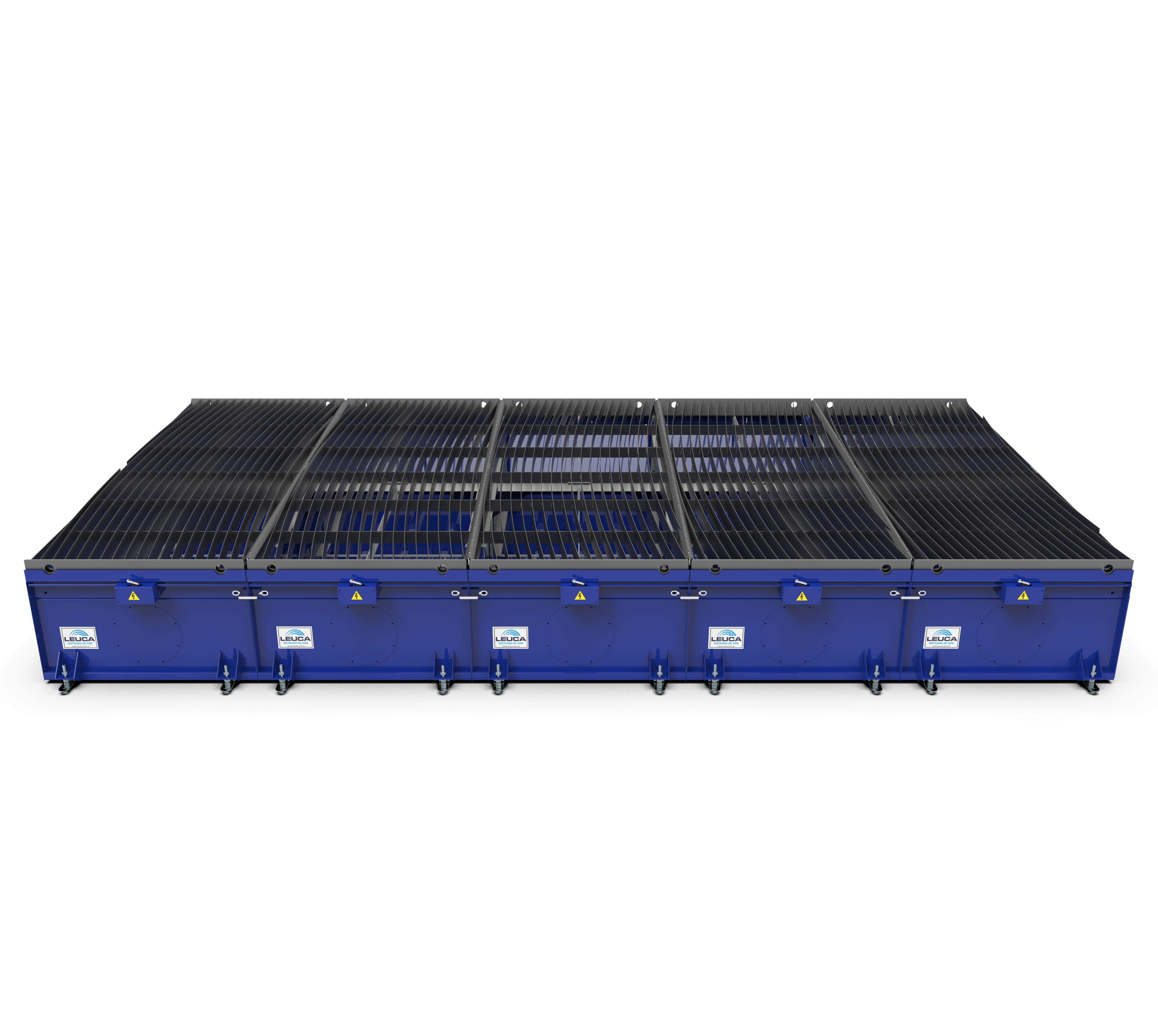

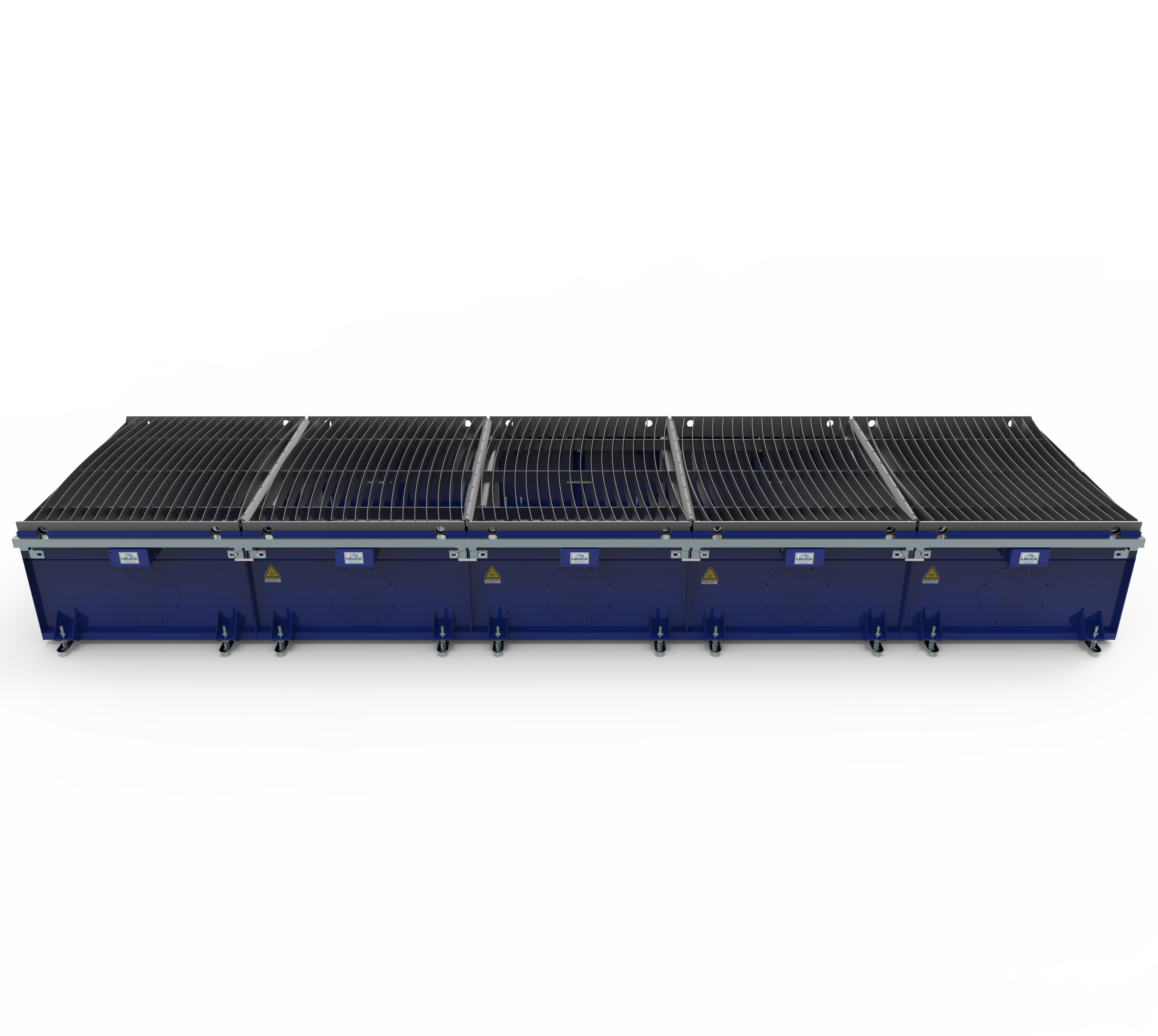

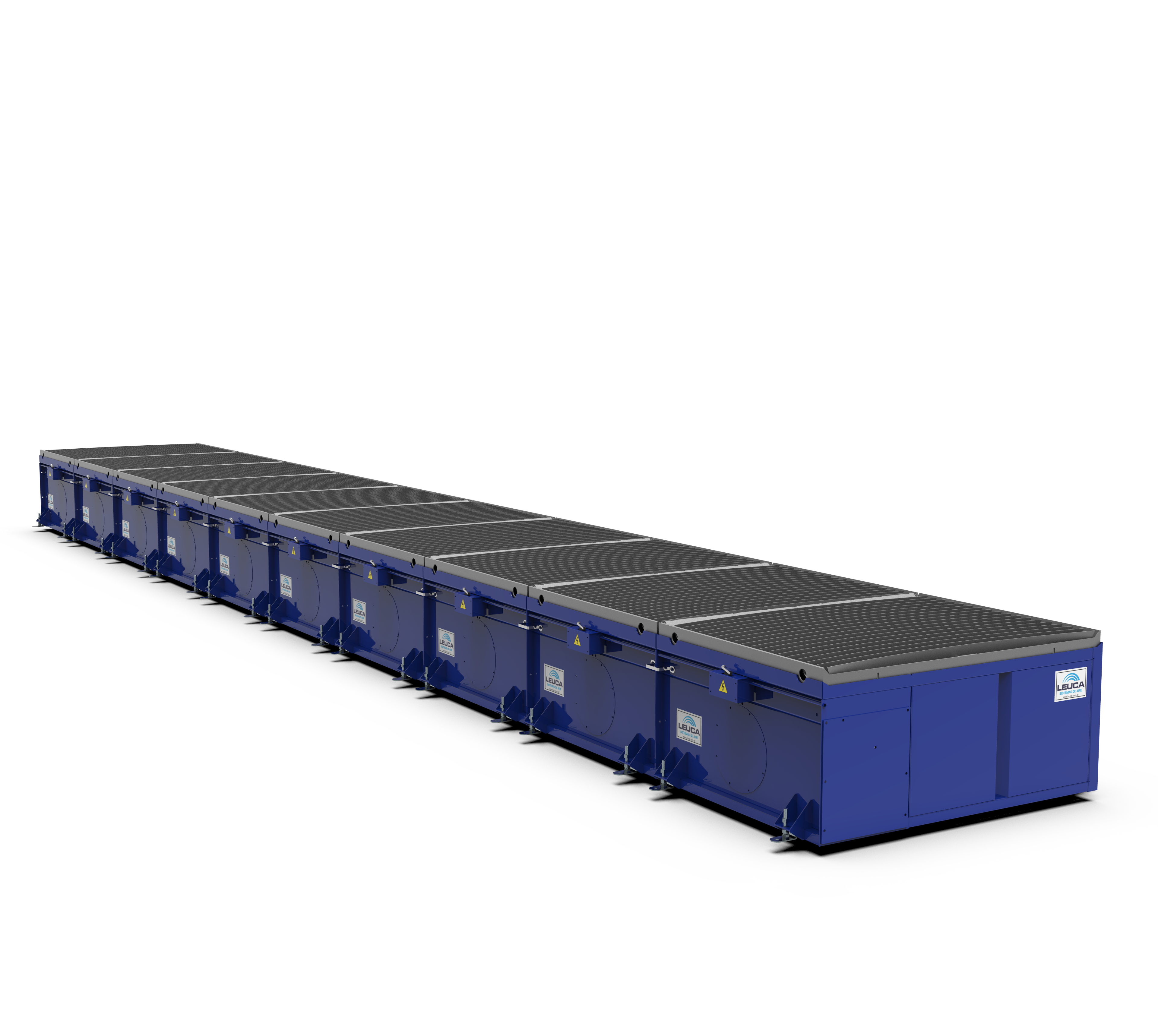

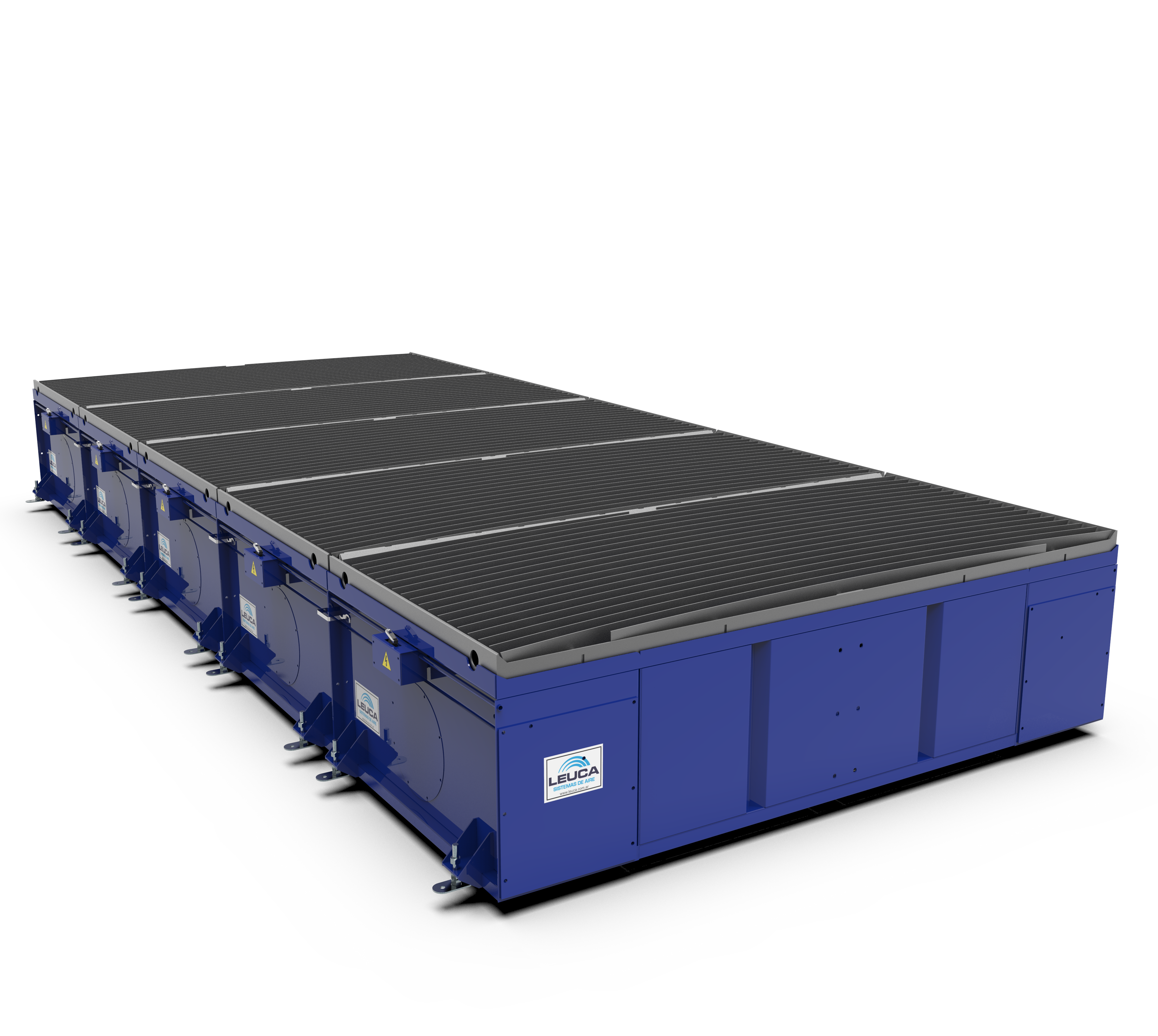

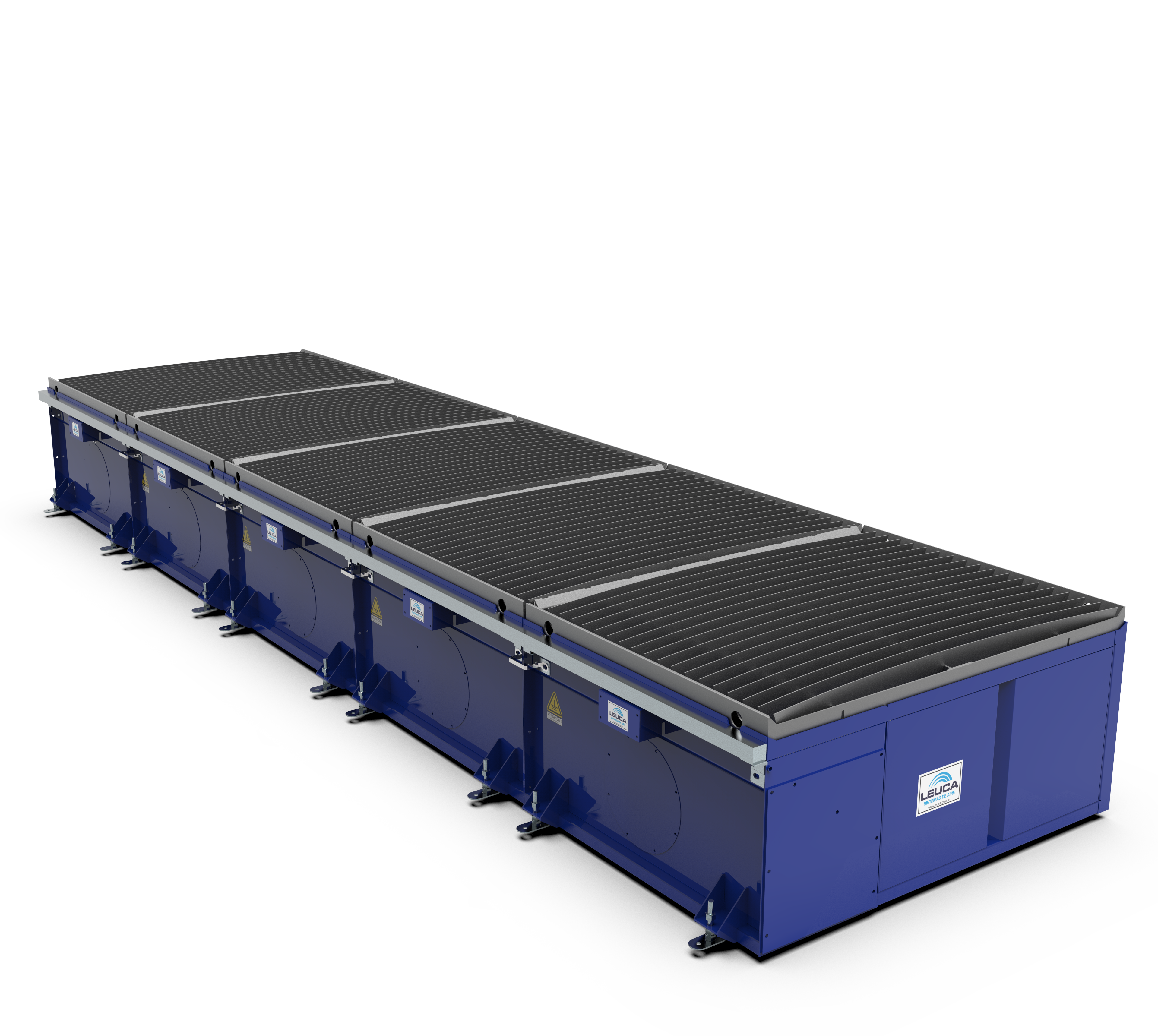

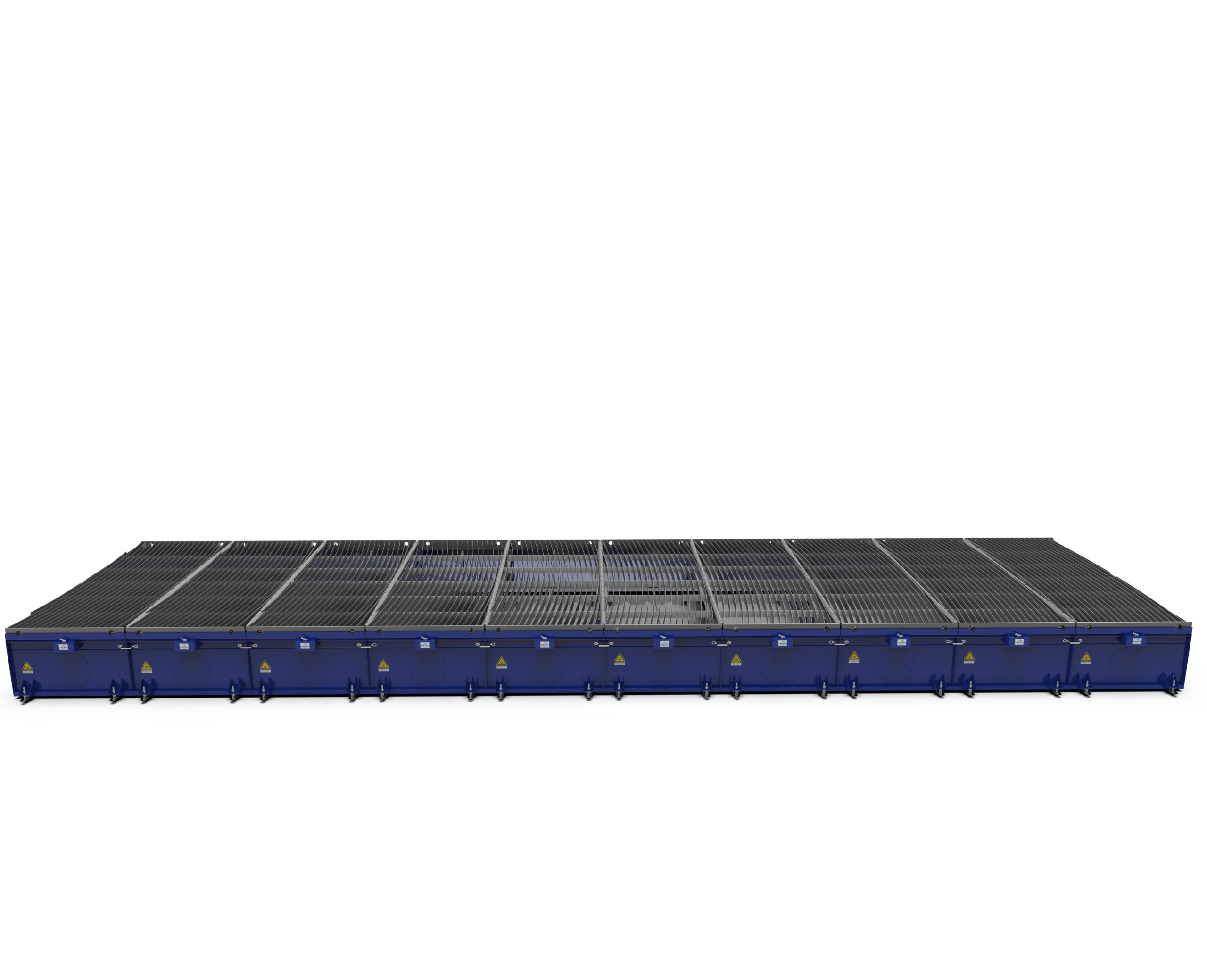

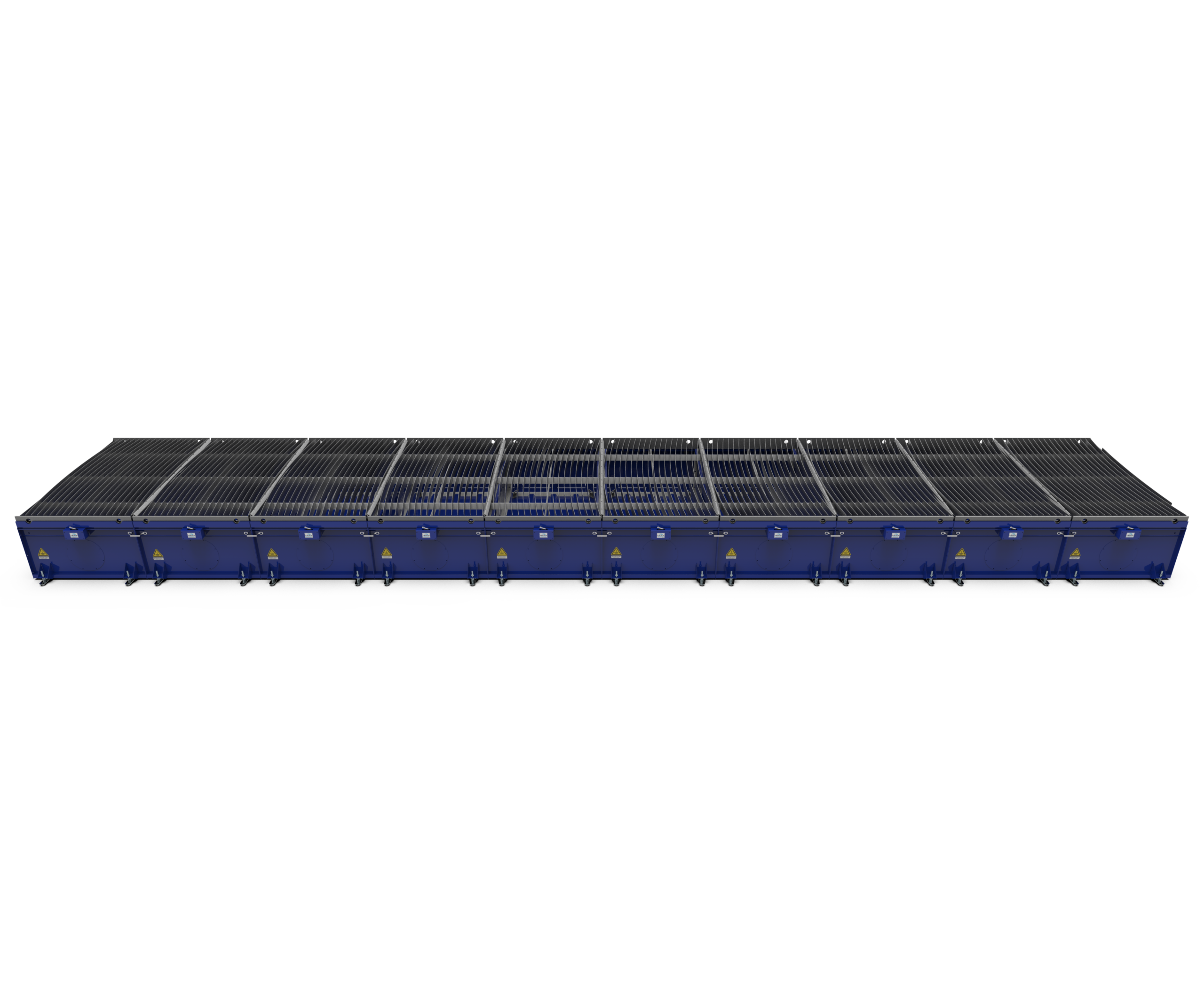

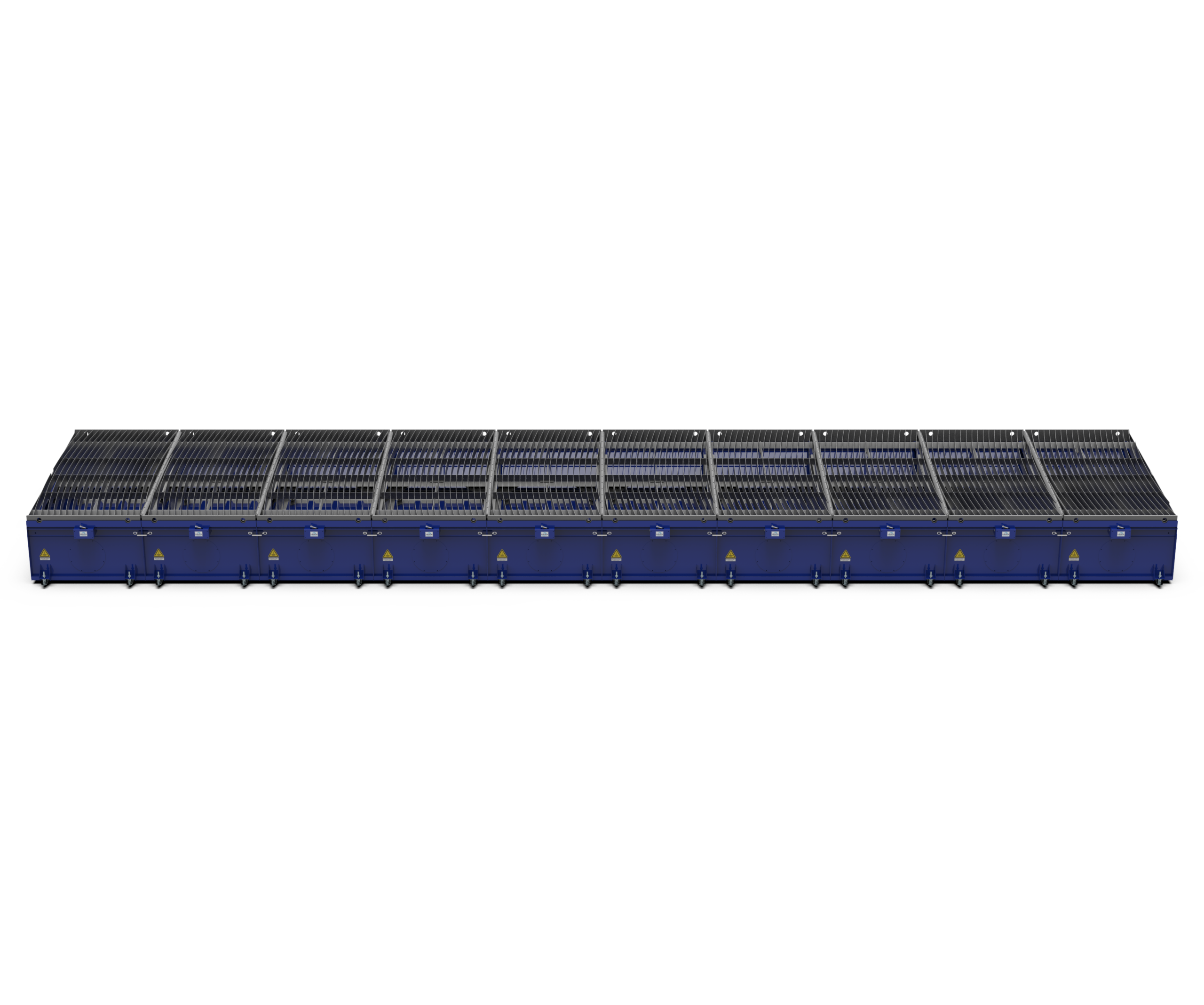

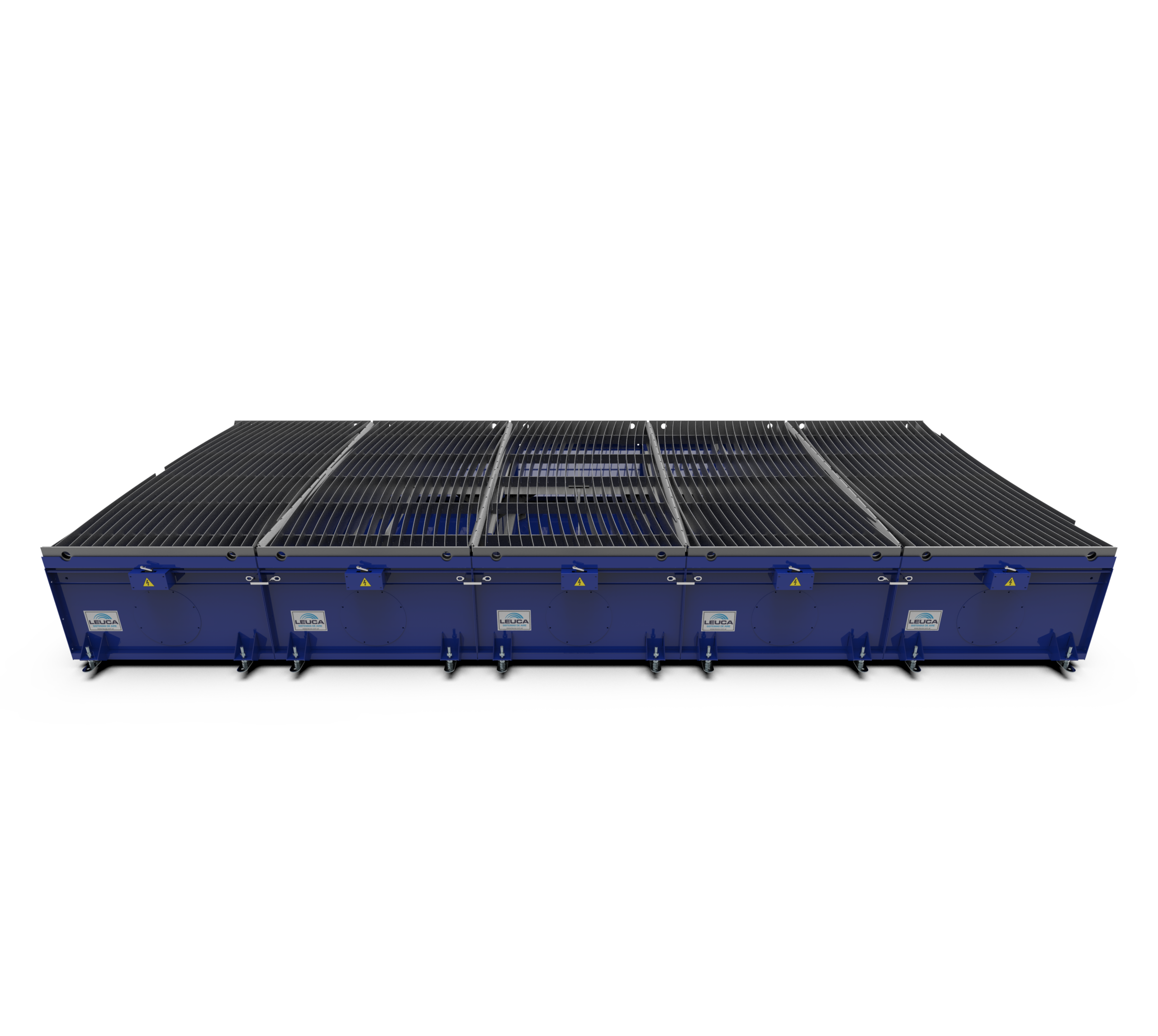

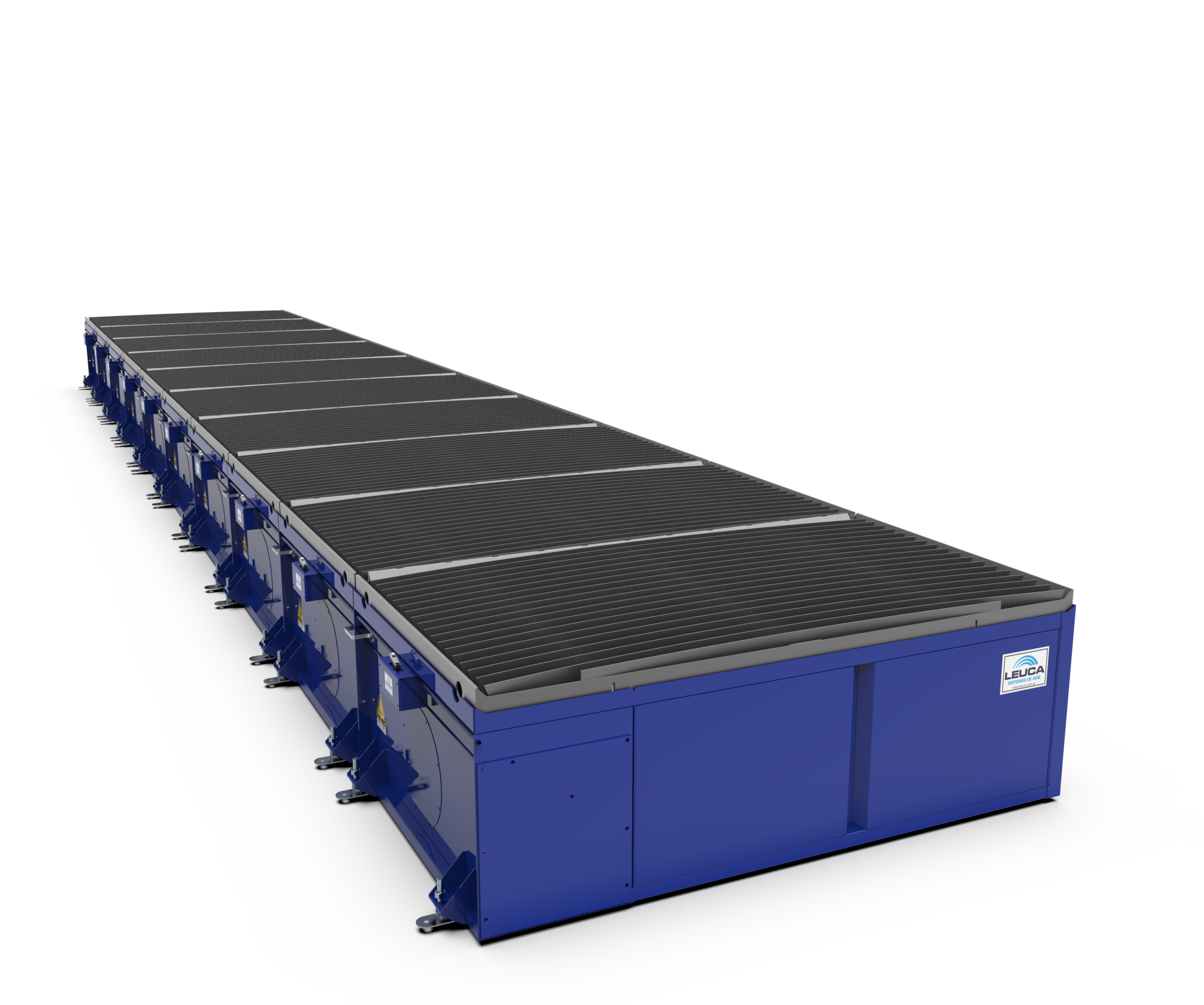

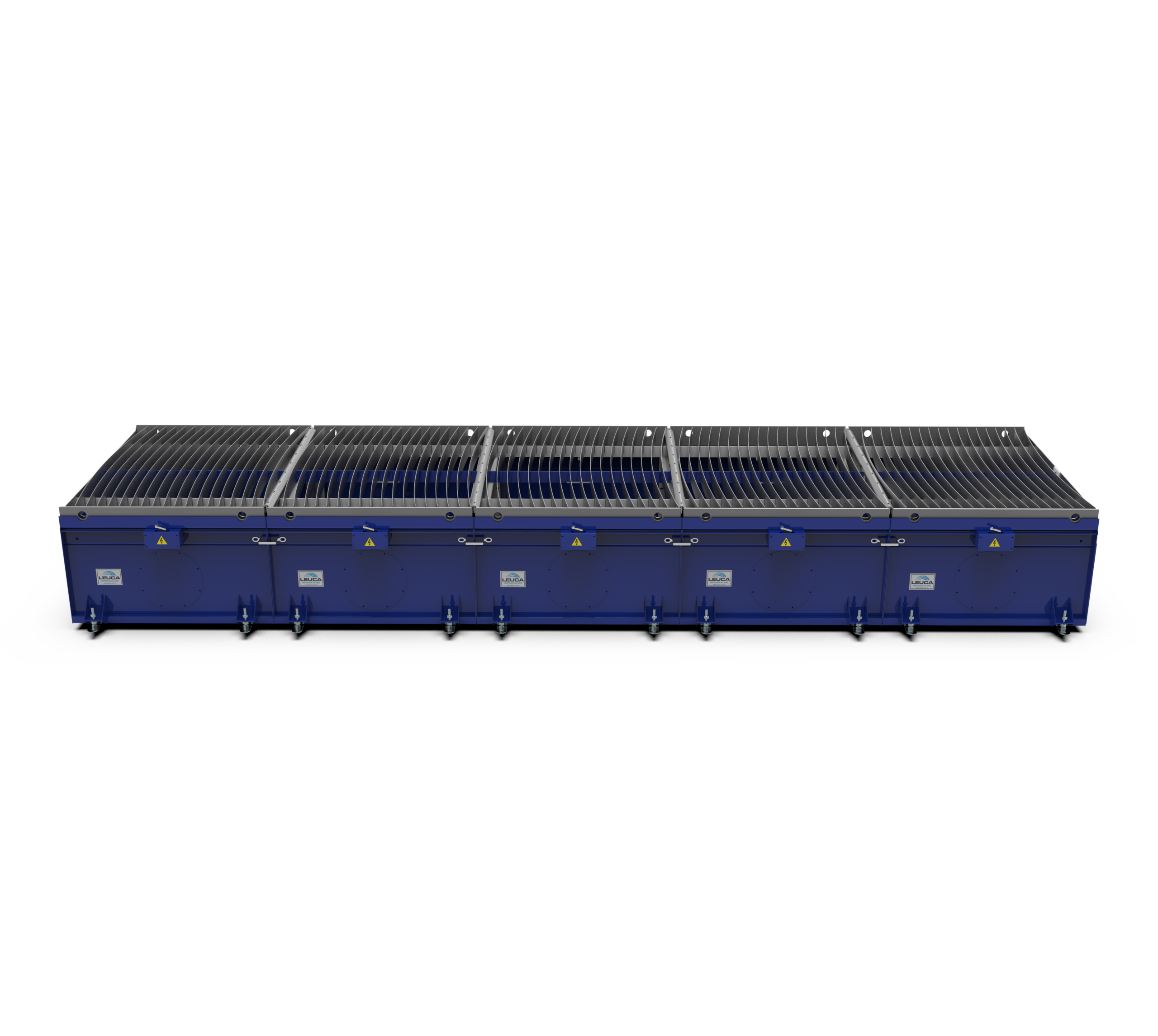

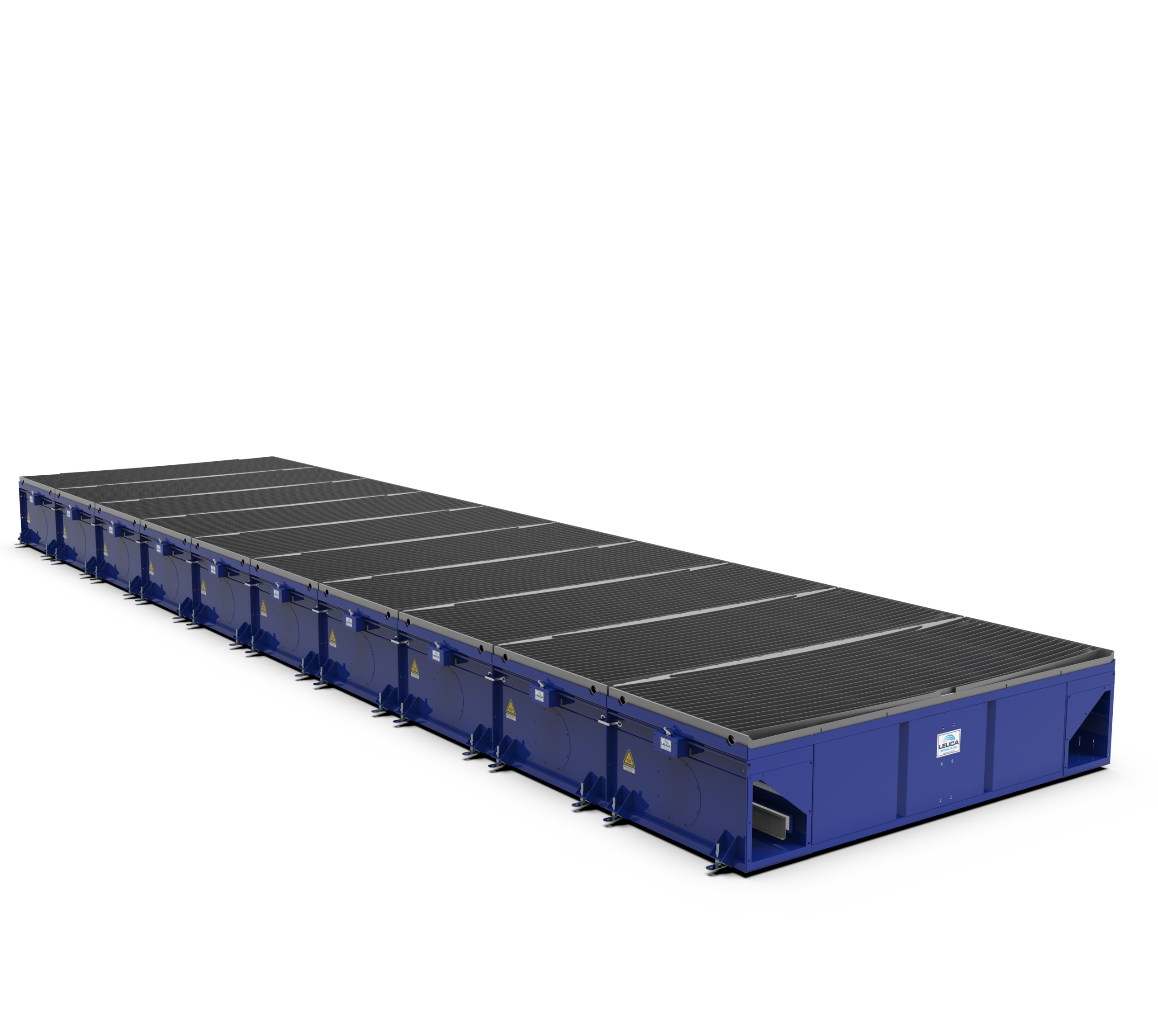

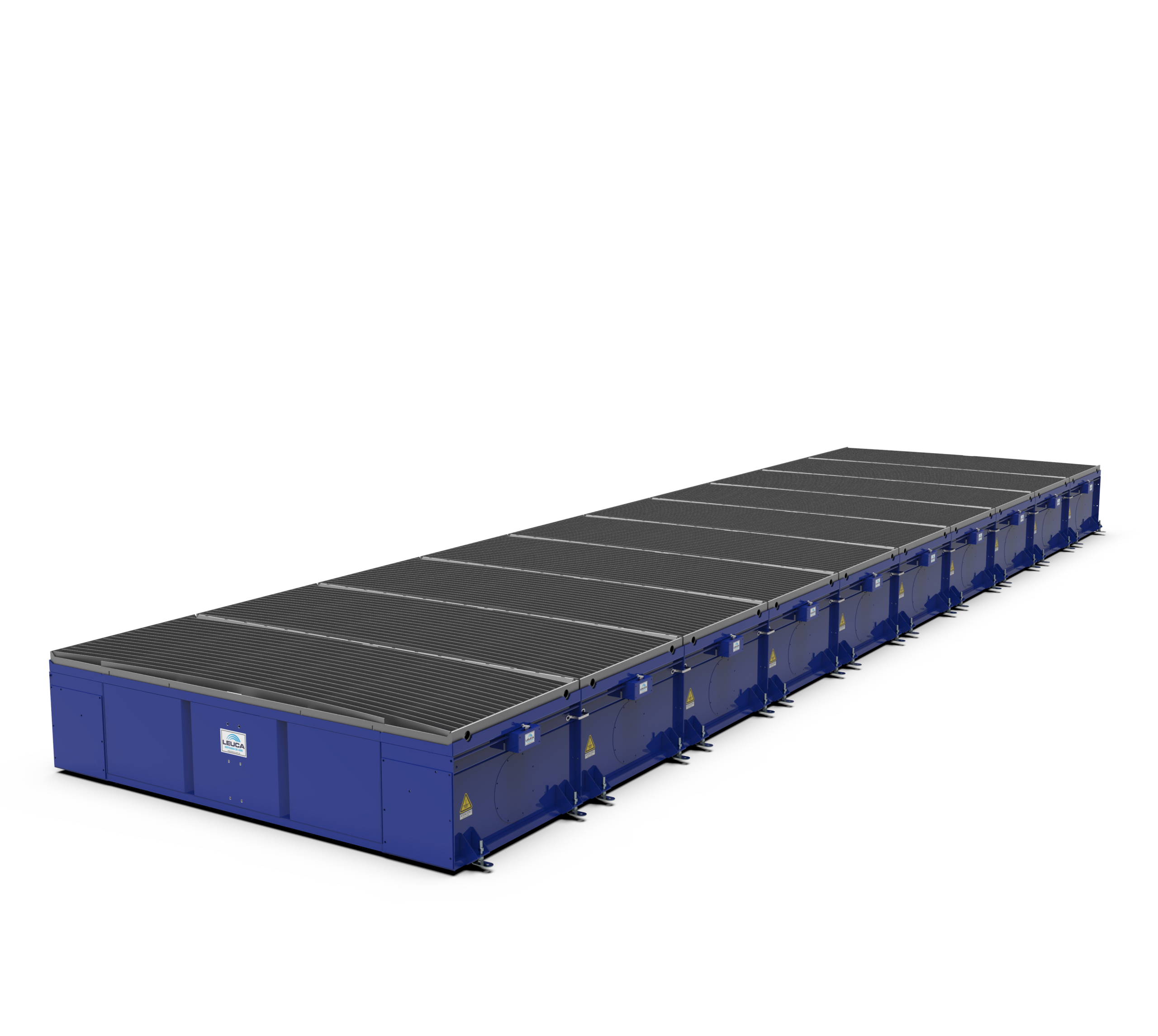

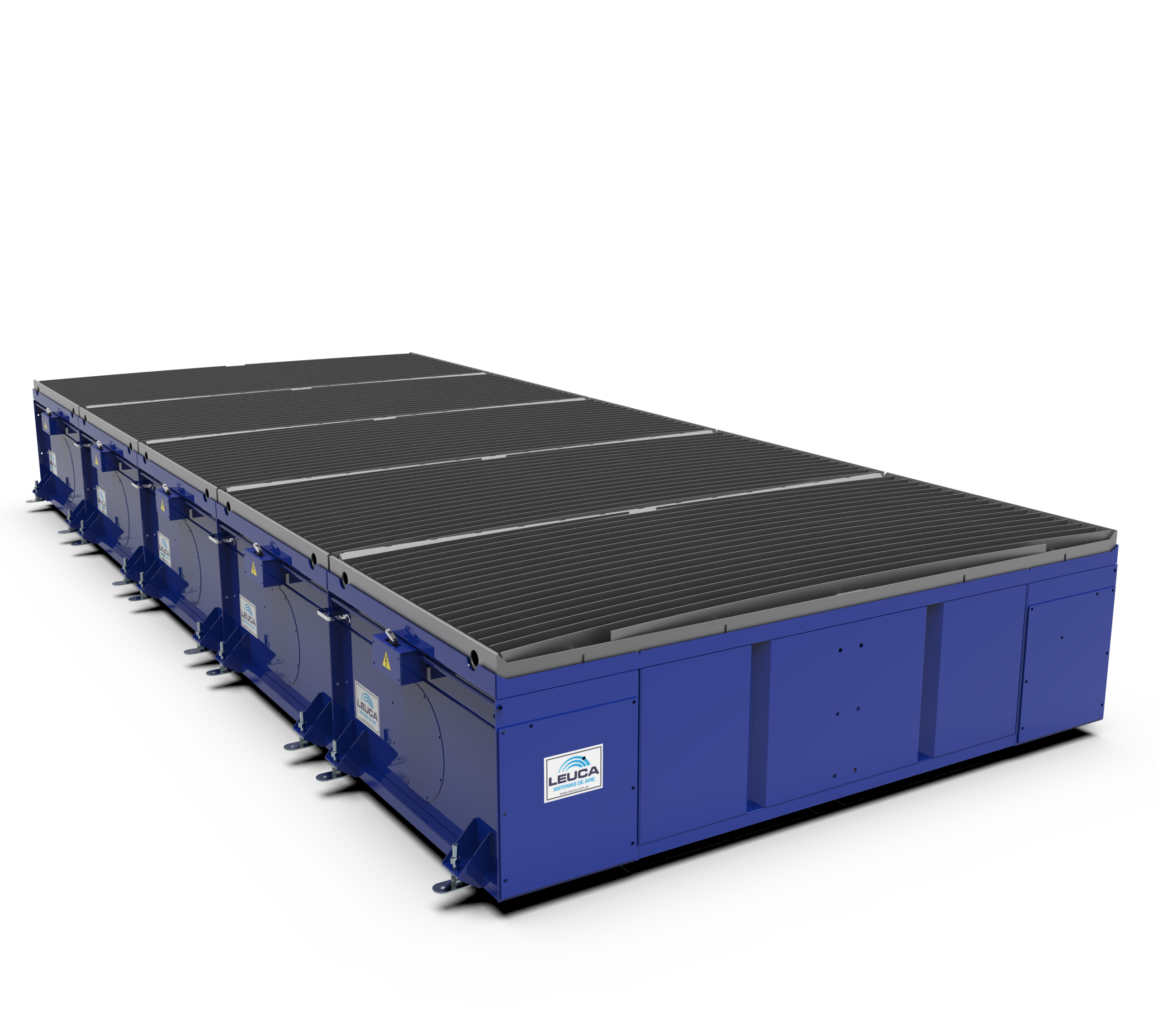

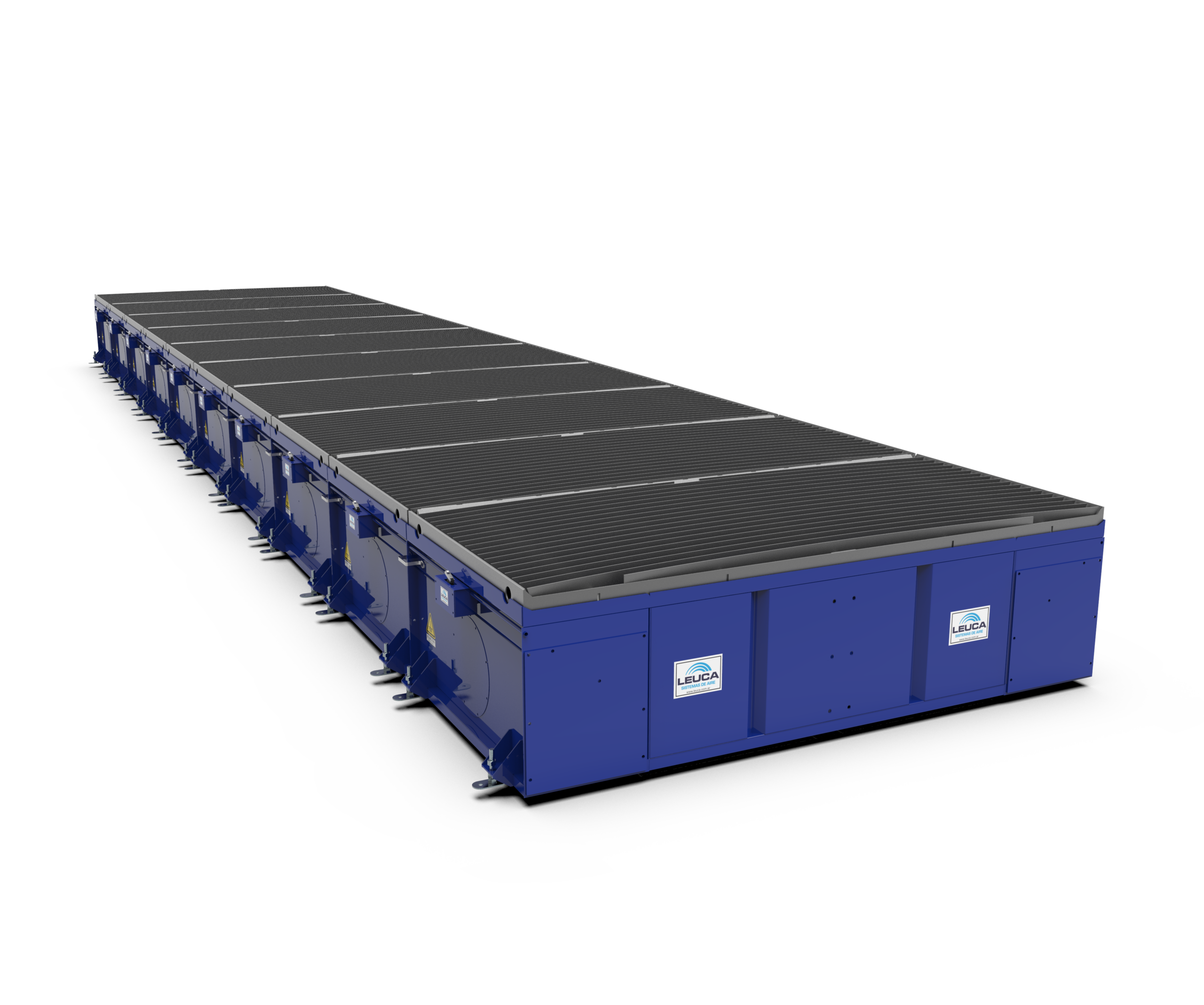

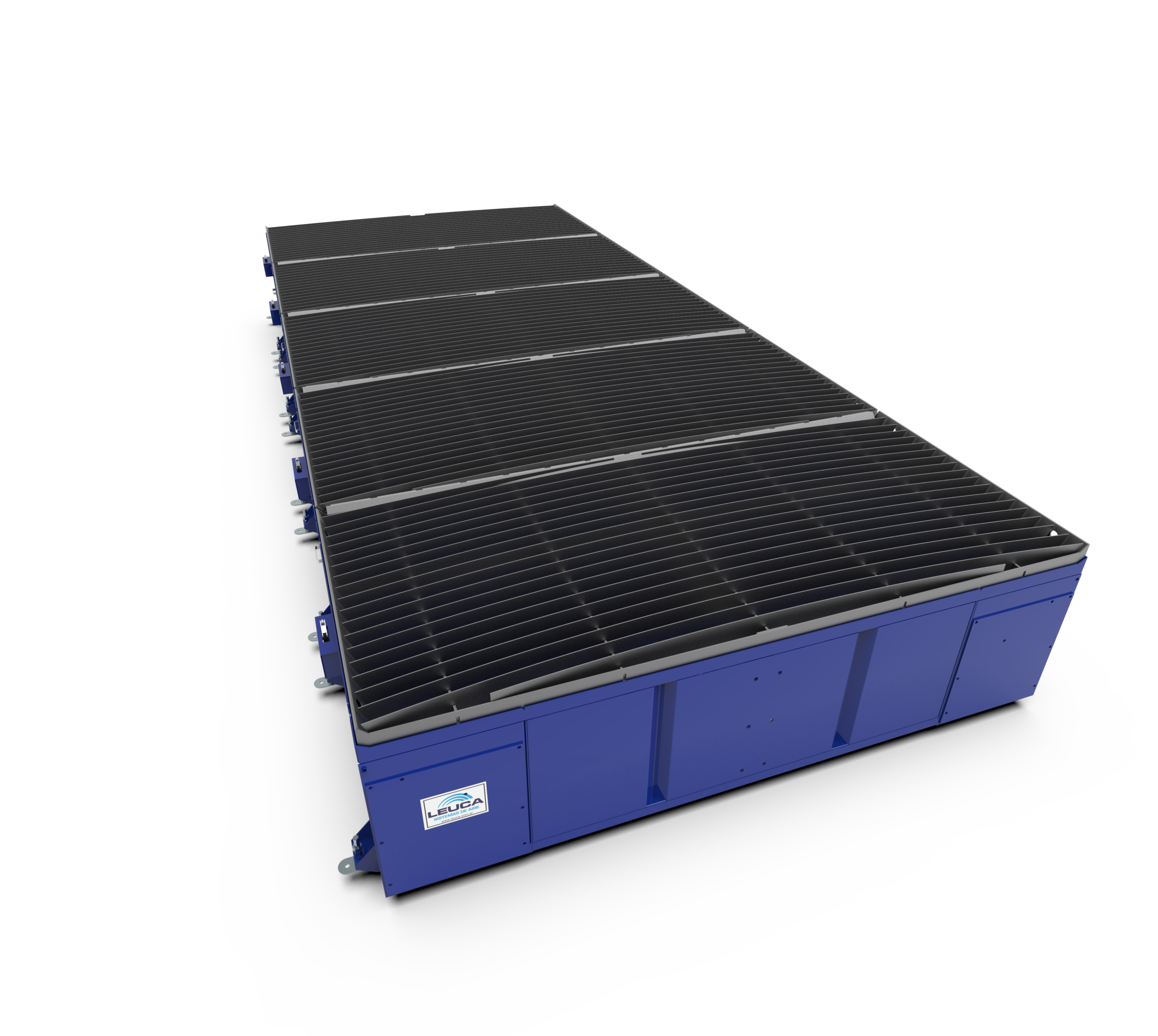

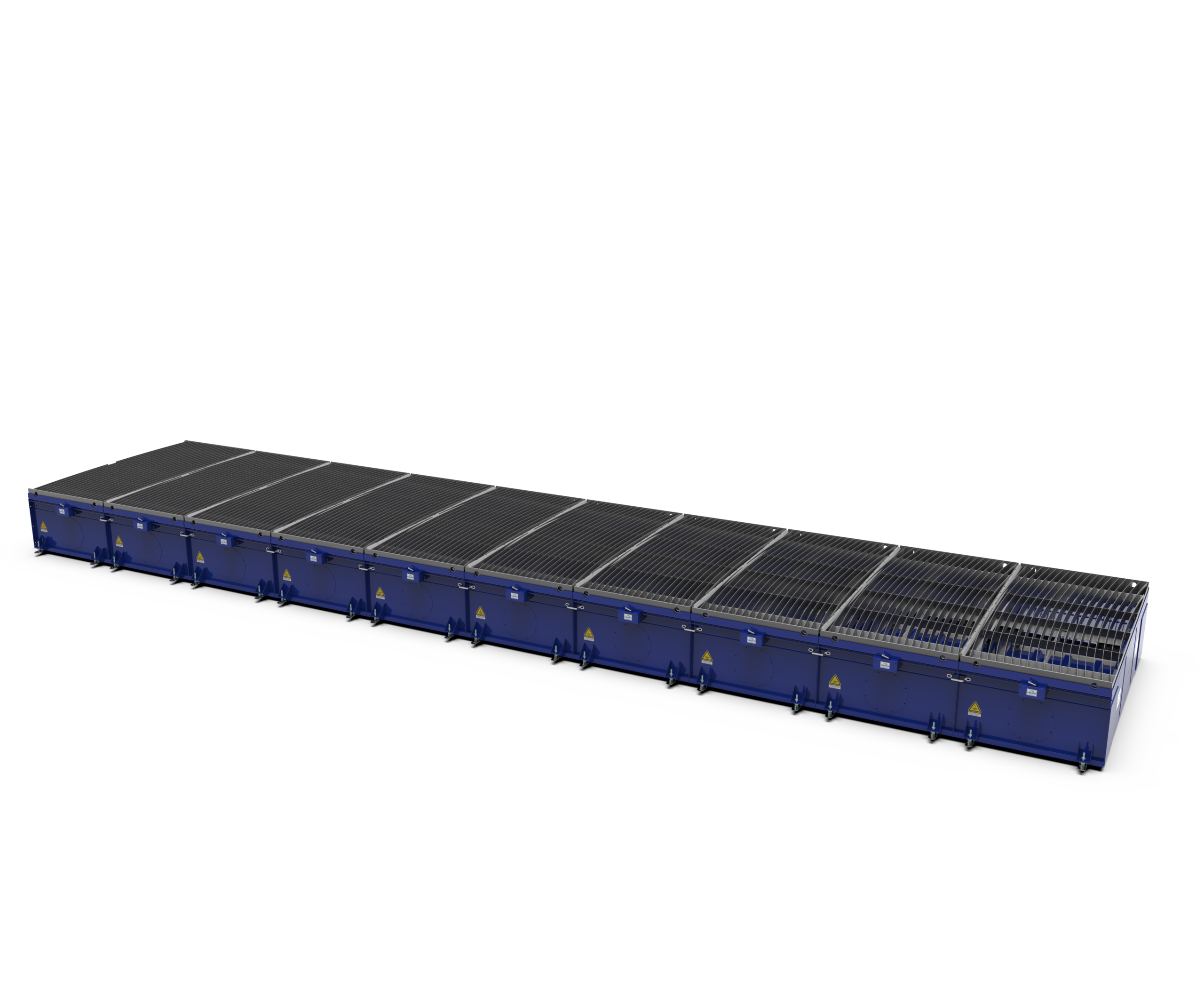

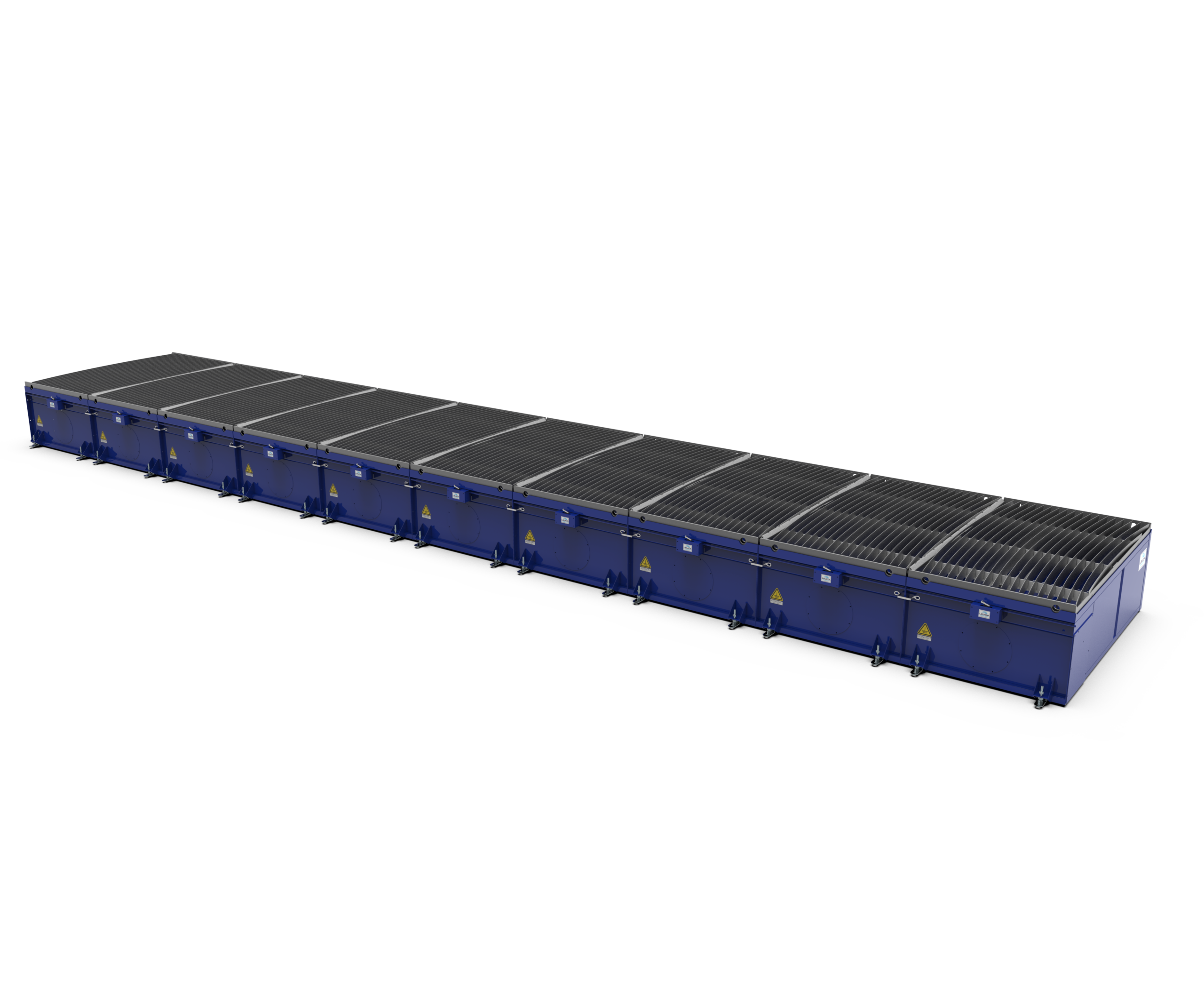

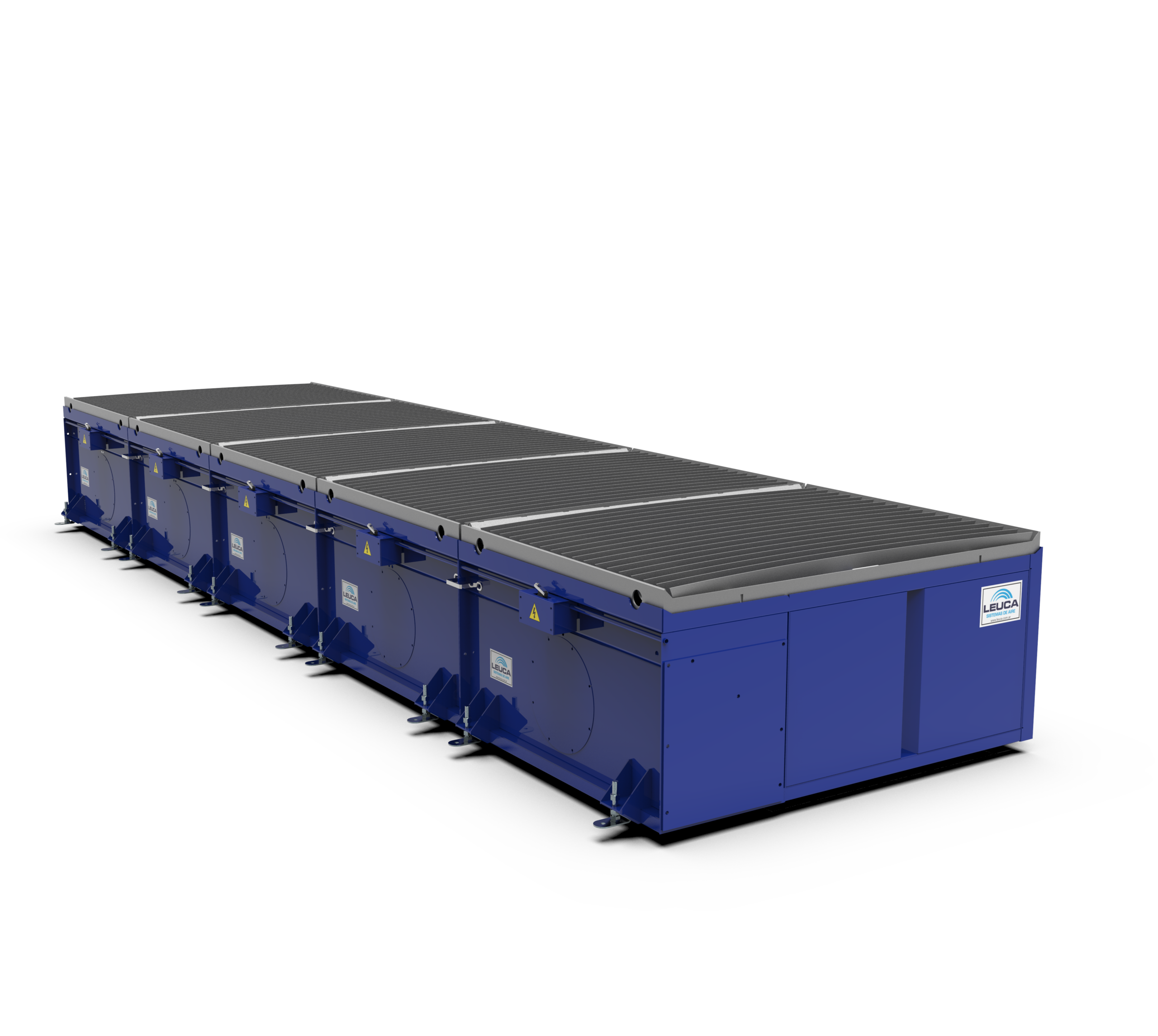

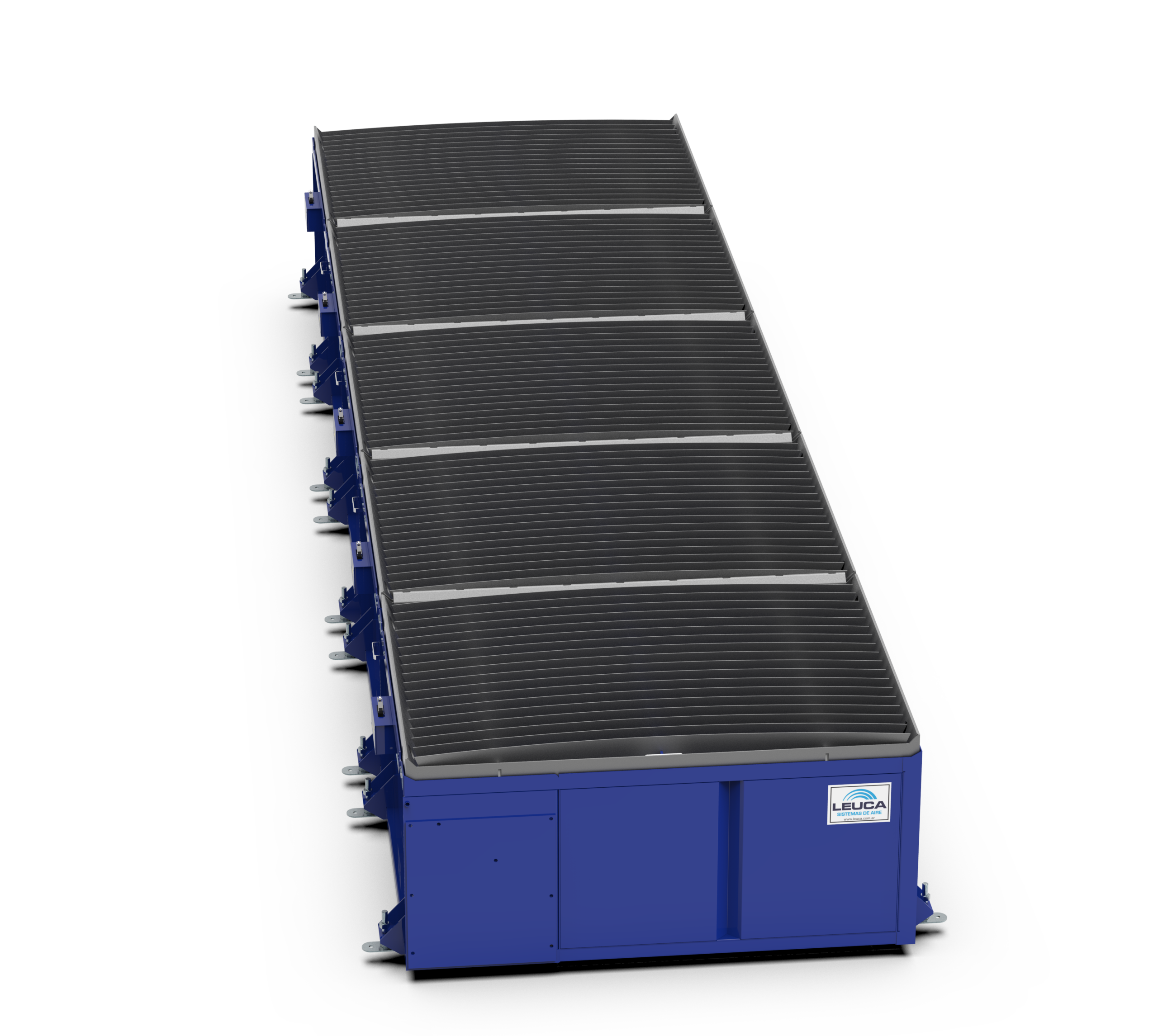

La Mesa de Captación de Humos de Corte con Pantógrafo es la solución ideal para optimizar el corte de chapas, garantizando un ambiente de trabajo limpio y seguro. Diseñada en módulos acoplables, este sistema flexible permite adaptar el área de corte longitudinalmente, agregando la cantidad de módulos que se desee según las necesidades del proceso.
Mesa de Captación de Humos de Corte con Pantógrafo
Descripción
Funcionamiento
Internamente, la mesa está equipada con ductos de transporte de humos que corresponden a los módulos de aspiración. Cada ducto cuenta con compuertas accionadas por cilindros neumáticos, controladas desde el CNC del pantógrafo. Esto permite que el caudal de aspiración se aplique únicamente en la zona donde se realiza el corte, maximizando la eficiencia y minimizando la exposición a partículas nocivas.
Las chapas a procesar se apoyan sobre cuadernas de sacrificio contenidas en un bastidor robusto. La escoria y los recortes pequeños generados durante el corte caen en bandejas ubicadas en la parte inferior, facilitando su recolección y eliminación posterior.
Beneficios Clave
- Flexibilidad: La capacidad de agregar módulos permite personalizar el área de trabajo según las necesidades del proyecto.
- Eficiencia en la Captación: El diseño inteligente asegura que el humo sea capturado en el lugar exacto donde se genera, mejorando la calidad del aire.
- Facilidad de Mantenimiento: Las bandejas para escoria y recortes permiten una limpieza sencilla y rápida, manteniendo el espacio de trabajo ordenado.

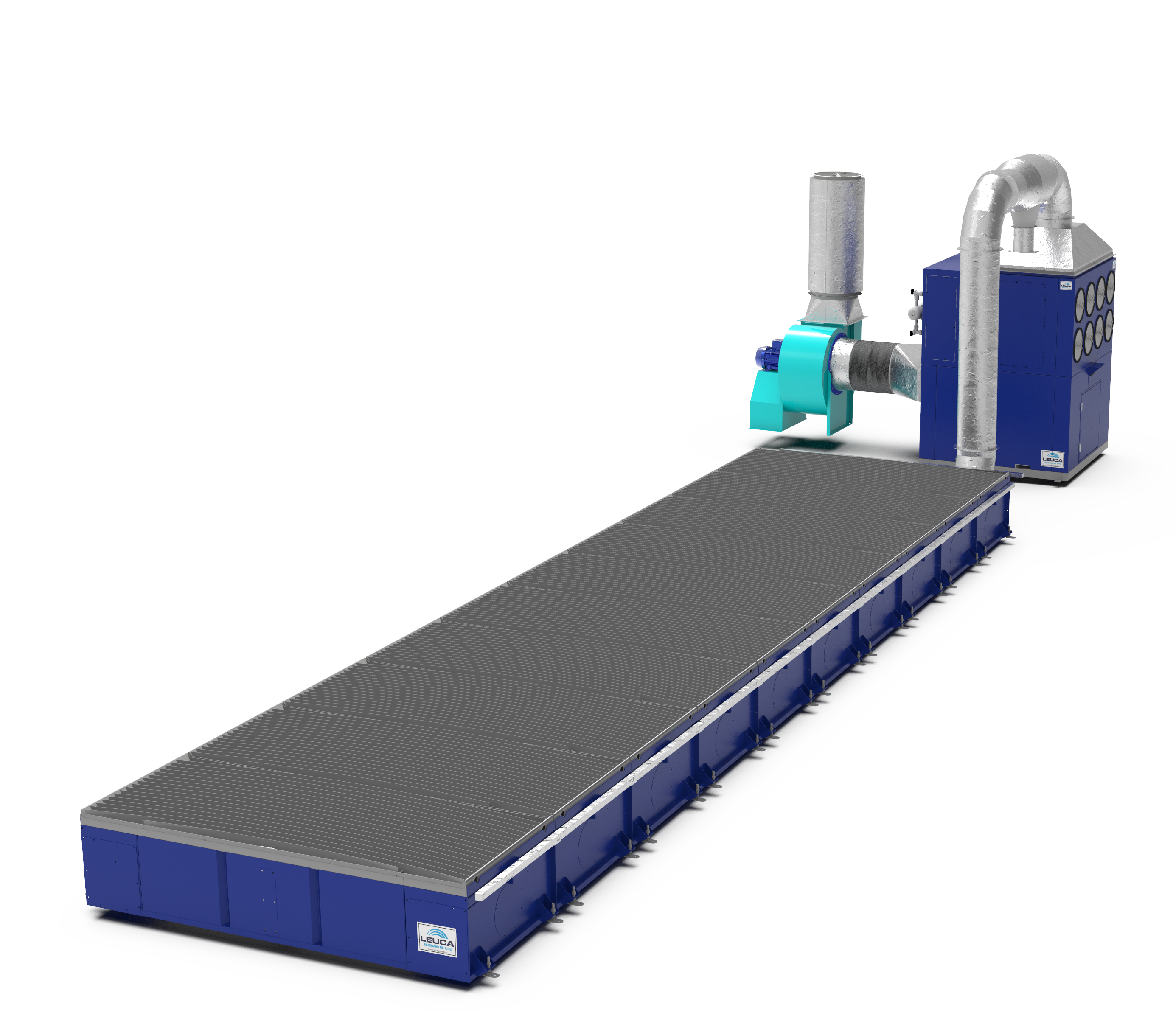

Equipos Complementarios
Para maximizar la eficiencia del sistema, se recomienda incluir:
- Colector Filtrante a Cartuchos:
Es un componente esencial para garantizar la calidad del aire en entornos industriales. Este sistema está diseñado para adaptarse a diferentes caudales y está compuesto por cartuchos filtrantes que utilizan un sustrato de celulosa y fibra sintética, tratados con un recubrimiento antiflama. Con una impresionante eficiencia de filtración del 99.9% para partículas mayores a 0.5 micrones, este colector asegura un ambiente limpio y seguro. - Sistema de Limpieza Automática:
El colector incluye un avanzado sistema de limpieza por pulsos de aire comprimido, que optimiza el rendimiento de los filtros. Este sistema consta de:- Controlador Digital Programable:
Este dispositivo monitoriza el diferencial de presión y mantiene los filtros limpios al activar automáticamente las válvulas del sistema de limpieza tipo «pulse jet». - Pulmón de Aire Comprimido:
Equipado con casquetes toriesféricos, proporciona la presión necesaria para el funcionamiento eficiente del sistema. - Acceso Conveniente:
Las compuertas ubicadas en el frente del colector permiten un fácil acceso para el recambio de cartuchos, facilitando el mantenimiento. - Ventilación Potente y Eficiente:
El sistema se complementa con un ventilador centrífugo de palas curvadas hacia atrás, tipo autolimpiante, marca LEUCA. Este ventilador se acopla directamente a un motor eléctrico trifásico, diseñado específicamente según el caudal requerido para la aplicación. - Construcción Robusta y Segura:
La protección superficial del equipo se realiza con laca poliuretánica, lo que garantiza durabilidad y resistencia al desgaste.
- Controlador Digital Programable:
- Sistema de Tuberías:
Fabricado en chapa galvanizada y construido en secciones bridadas, conectándose desde la mesa de aspiración hasta el colector filtrante. Incluye una cámara apagachispas de flujo helicoidal que mejora la seguridad del sistema.
Opciones Adicionales
Para mayor comodidad, se ofrece como opción un silenciador que puede instalarse en la salida del ventilador, reduciendo el nivel sonoro durante su operación y mejorando aún más el entorno laboral.
